TPS6282x 是一款易于使用的同步降壓直流/直流轉換器系列，具有僅 4μA 的極低靜態電流。該器件基于 DCS-Control 拓撲，可提供快速瞬態響應。內部基準允許在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6V，具有 1% 的高反饋電壓精度。 該系列器件引腳對引腳和 BOM 對 BOM 兼容。整個設計需要一個 470nH 小電感、單個 4.7μF 輸入電容器和兩個 10μF 或單個 22μF 輸出電容器。
*附件：tps62825.pdf

TPS6282x 提供兩種版本。第一個包括自動進入的省電模式，可在非常輕的負載下保持高效率，以延長系統電池運行時間。第二個在強制 PWM 中運行，保持連續導通模式，以確保輸出電壓的最小紋波和準固定開關頻率。該器件具有 Power-Good 信號和內部軟啟動電路。該設備能夠在 100% 模式下運行。對于故障保護，該器件集成了 HICCUP 短路保護和熱關斷功能。該器件采用 6 引腳 1.5mm × 1.5mm QFN 封裝，提供最高功率密度設計。

特性

• 可用作集成電感器電源模塊：TPSM82821、TPSM82822 和 TPSM82823
• DCS-Control 拓撲
• 1% 反饋或輸出電壓精度（全溫度范圍）
• 效率高達 97%
• 26mΩ 和 25mΩ 內部功率 MOSFET
• 2.4V 至 5.5V 輸入電壓范圍
• 4μA 工作靜態電流
• 2.2MHz 開關頻率
• 0.6V 至 4V 可調輸出電壓
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝短路保護
• 用于 CCM作的強制 PWM 版本

參數

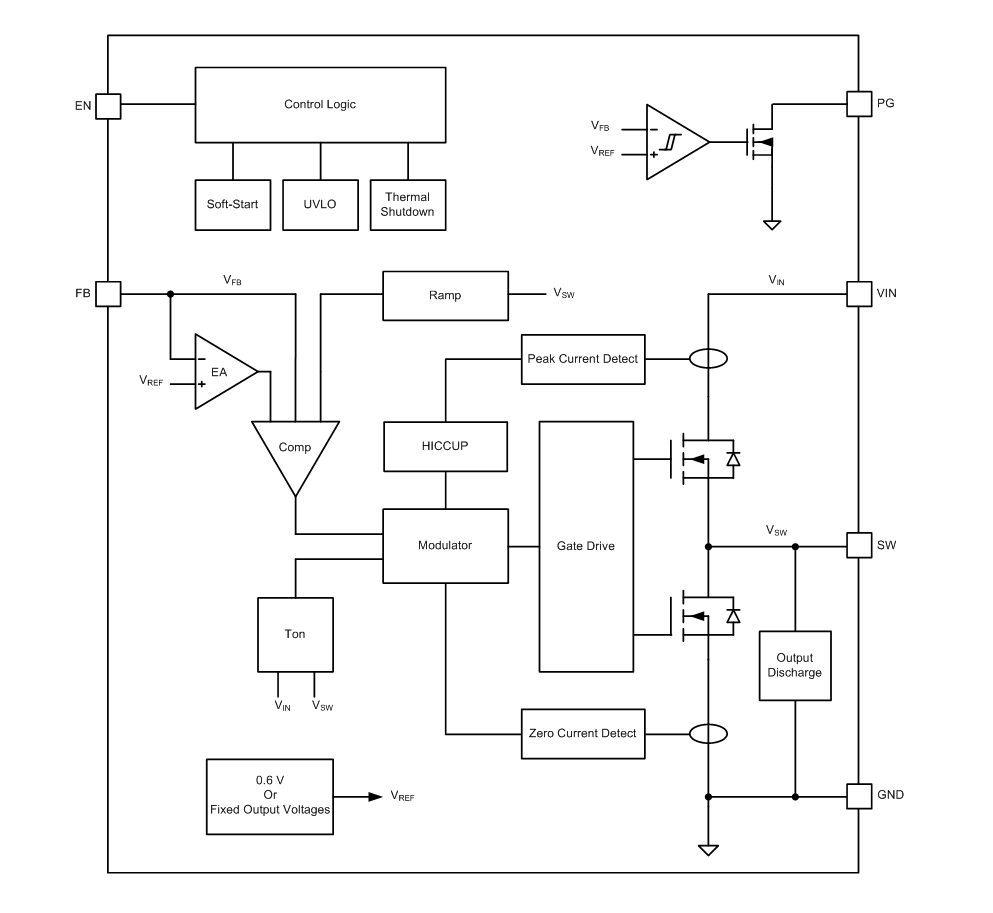

方框圖

1. 主要特性

• ?輸入電壓范圍?：2.4V至5.5V。
• ?輸出電流選項?：提供1A、2A、3A、4A多種輸出電流選項。
• ?輸出電壓精度?：1%反饋或輸出電壓精度（全溫度范圍）。
• ?高效率?：最高可達97%的效率。
• ?低靜態電流?：4μA操作靜態電流，有助于延長電池壽命。
• ?開關頻率?：2.2MHz，支持小型電感器和電容器。
• ?可調輸出電壓?：0.6V至4V可調。
• ?保護功能?：包括功率節省模式、100%占空比模式、主動輸出放電、電源良好輸出、熱關斷保護和打嗝式短路保護。

2. 應用領域

• ?固態硬盤?
• ?便攜式電子設備?
• ?模擬安全和網絡攝像頭?
• ?工業PC?
• ?多功能打印機?
• ?通用點負載?

3. 功能描述

• ?DCS-Control拓撲?：提供快速瞬態響應和高效率。
• ?自動功率節省模式?：輕載時自動進入，以維持高效率。
• ?強制PWM版本?：確保連續導通模式操作，輸出電壓紋波低，開關頻率準固定。
• ?電源良好信號?：輸出穩定時提供指示。
• ?內部軟啟動電路?：避免啟動時的浪涌電流。
• ?100%占空比模式?：支持最低壓差操作。

4. 封裝與引腳

• ?封裝類型?：6引腳1.5mm×1.5mm QFN封裝。
• ?關鍵引腳?：包括使能引腳（EN）、電源好引腳（PG）、反饋引腳（FB）、開關引腳（SW）、地引腳（GND）和輸入電壓引腳（VIN）。

5. 設計考慮

• ?輸出電壓設置?：通過外部電阻分壓器設置，R2必須低于或等于120kΩ以保持對噪聲的魯棒性。
• ?外部元件選擇?：推薦使用470nH電感器、4.7μF輸入電容器和10μF或22μF輸出電容器。
• ?布局與布線?：輸入和輸出電容器應盡可能靠近IC放置，以減少寄生電感和電阻。

6. 性能指標

• ?高效率?：在寬負載范圍內保持高效率。
• ?低輸出電壓紋波?：通過適當的濾波設計實現。
• ?快速瞬態響應?：支持快速負載瞬態變化。

7. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序圖、應用曲線等關鍵信息。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供TI E2E?支持論壇，方便用戶獲取幫助和分享經驗。

8. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 根據應用需求選擇合適的輸出電流版本（TPS62824、TPS62825、TPS62826、TPS62827）。
• 注意熱管理，確保在允許的溫度范圍內操作設備。
