TPS6282x 是一款通用且易于使用的同步降壓直流/直流轉換器，具有僅 4μA 的極低靜態電流。它可從 2.4V 至 5.5V 的輸入電壓提供高達 3A 的輸出電流 （TPS62823）。它基于 DCS-Control? 拓撲結構，可提供快速瞬態響應。

內部基準允許在 -40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6 V，具有 1% 的高反饋電壓精度。 1A、2A、3A 可擴展引腳對引腳和 BOM 對 BOM 兼容器件系列可與小型 470nH 電感器一起使用。
*附件：tps62823.pdf

TPS6282x 包括自動進入的省電模式，可在極低負載下保持高效率。

該器件具有 Power Good 信號和內部軟啟動電路。它能夠在 100% 模式下運行。對于故障保護，它集成了 HICCUP 電流限制和熱關斷功能。

TPS6282x 采用 2mm x 1.5mm QFN-8 封裝。

特性

• DCS-Control? 拓撲
• 26mΩ/25mΩ 內部電源開關 （TPS62823）
• 高達 3A 的輸出電流 （TPS62823）
• 4 μA 的極低靜態電流
• 開關頻率通常為 2.2 MHz
• 1% 反饋電壓精度（全溫度范圍）
• 啟用 （EN） 和電源正常 （PG）
• 0.6 V 至 4 V 的可調輸出電壓
• 100% 占空比模式
• 內部軟啟動電路
• 無縫省電模式轉換
• 欠壓鎖定
• 有源輸出放電
• 逐周期電流限制
• 打嗝短路保護
• 過溫保護
• 符合 CISPR11 B 類標準

參數

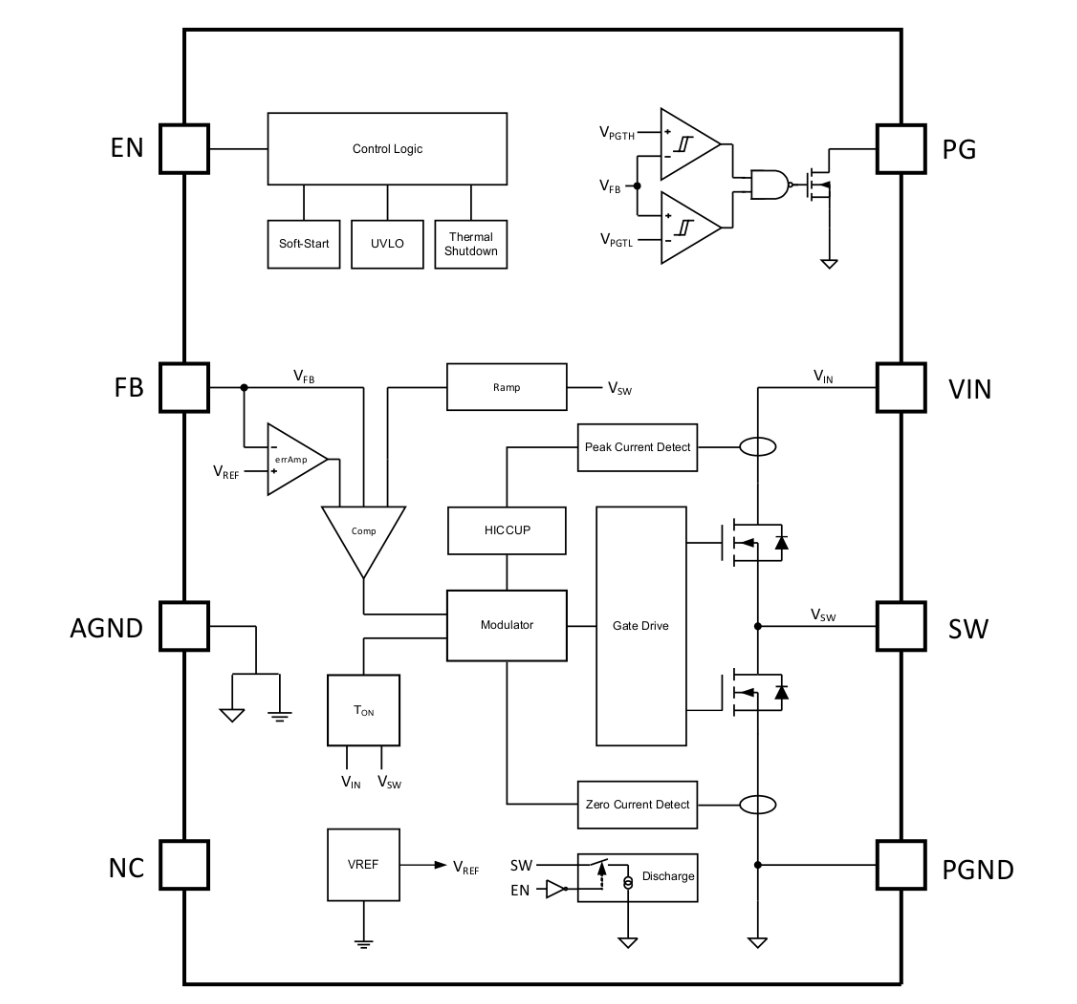

方框圖

1. 主要特性

• ?高效轉換?：基于DCS-Control?拓撲，提供快速瞬態響應。
• ?寬輸入電壓范圍?：支持2.4V至5.5V的輸入電壓。
• ?多種輸出電流選項?：提供1A（TPS62821）、2A（TPS62822）、3A（TPS62823）輸出電流選項。
• ?低靜態電流?：典型值為4μA，有助于延長電池壽命。
• ?高精度?：反饋電壓精度高達1%，確保穩定輸出。
• ?靈活輸出電壓?：可調輸出電壓范圍從0.6V至4V。
• ?保護功能?：包括欠壓鎖定、過熱保護、短路保護等。
• ?小封裝?：采用2mm×1.5mm QFN-8封裝，節省空間。

2. 應用領域

• ?便攜式/電池供電設備?：如移動計算設備、網絡卡等。
• ?工廠和建筑自動化?
• ?固態驅動器?
• ?數據終端和收銀系統?
• ?服務器、投影儀和打印機?

3. 功能描述

• ?DCS-Control?拓撲?：結合自適應恒通時間控制和穩定開關頻率，實現高效能。
• ?智能使能與關斷?：通過EN引腳控制，關斷時輸出自動放電。
• ?軟啟動?：避免啟動時的浪涌電流，保護系統元件。
• ?電源良好（PG）信號?：輸出穩定時提供電源良好指示。
• ?無縫功率節省模式?：輕載時自動進入，提高效率。
• ?100%占空比模式?：支持高壓差轉換。

4. 封裝與引腳

• ?封裝類型?：QFN-8封裝，尺寸為2mm×1.5mm。
• ?關鍵引腳?：包括使能引腳（EN）、反饋引腳（FB）、電源好引腳（PG）、開關引腳（SW）等。

5. 設計考慮

• ?輸出電壓設置?：通過選擇合適的反饋電阻分壓器來設置所需的輸出電壓。
• ?外部元件選擇?：根據輸出電流和紋波要求選擇合適的電感和電容。推薦使用低ESR的陶瓷電容。
• ?布局與布線?：優化PCB布局以減少噪聲和寄生參數的影響，特別是輸入和輸出電容應盡可能靠近相應的引腳。

6. 性能指標

• ?高效率?：在寬負載范圍內保持高效率，特別是在輕載時的功率節省模式。
• ?低輸出電壓紋波?：通過適當的濾波設計，實現低輸出電壓紋波。
• ?快速瞬態響應?：支持快速負載瞬態響應，確保系統穩定性。

7. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序要求、應用曲線等關鍵信息。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計，簡化設計流程。
• 提供TI E2E?支持論壇，方便用戶獲取幫助和分享經驗。

8. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 選擇外部元件時需考慮熱管理、電磁兼容性和寄生參數等因素。
• 根據應用需求選擇合適的設備型號（TPS62821、TPS62822或TPS62823），以滿足不同的輸出電流需求。
