TPS6282x 是一款通用且易于使用的同步降壓直流/直流轉換器，具有僅 4μA 的極低靜態電流。它可從 2.4V 至 5.5V 的輸入電壓提供高達 3A 的輸出電流 （TPS62823）。它基于 DCS-Control? 拓撲結構，可提供快速瞬態響應。

內部基準允許在 -40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6 V，具有 1% 的高反饋電壓精度。 1A、2A、3A 可擴展引腳對引腳和 BOM 對 BOM 兼容器件系列可與小型 470nH 電感器一起使用。
*附件：tps62822.pdf

TPS6282x 包括自動進入的省電模式，可在極低負載下保持高效率。

該器件具有 Power Good 信號和內部軟啟動電路。它能夠在 100% 模式下運行。對于故障保護，它集成了 HICCUP 電流限制和熱關斷功能。

TPS6282x 采用 2mm x 1.5mm QFN-8 封裝。

特性

• DCS-Control? 拓撲
• 26mΩ/25mΩ 內部電源開關 （TPS62823）
• 高達 3A 的輸出電流 （TPS62823）
• 4 μA 的極低靜態電流
• 開關頻率通常為 2.2 MHz
• 1% 反饋電壓精度（全溫度范圍）
• 啟用 （EN） 和電源正常 （PG）
• 0.6 V 至 4 V 的可調輸出電壓
• 100% 占空比模式
• 內部軟啟動電路
• 無縫省電模式轉換
• 欠壓鎖定
• 有源輸出放電
• 逐周期電流限制
• 打嗝短路保護
• 過溫保護
• 符合 CISPR11 B 類標準

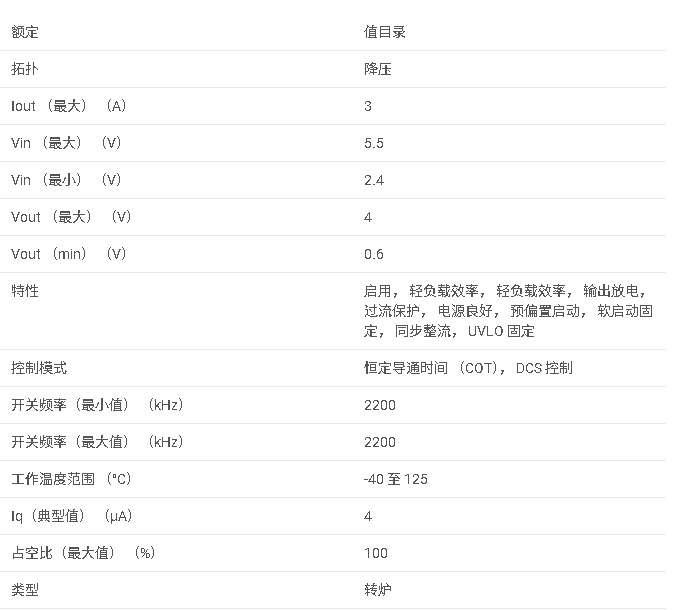

參數

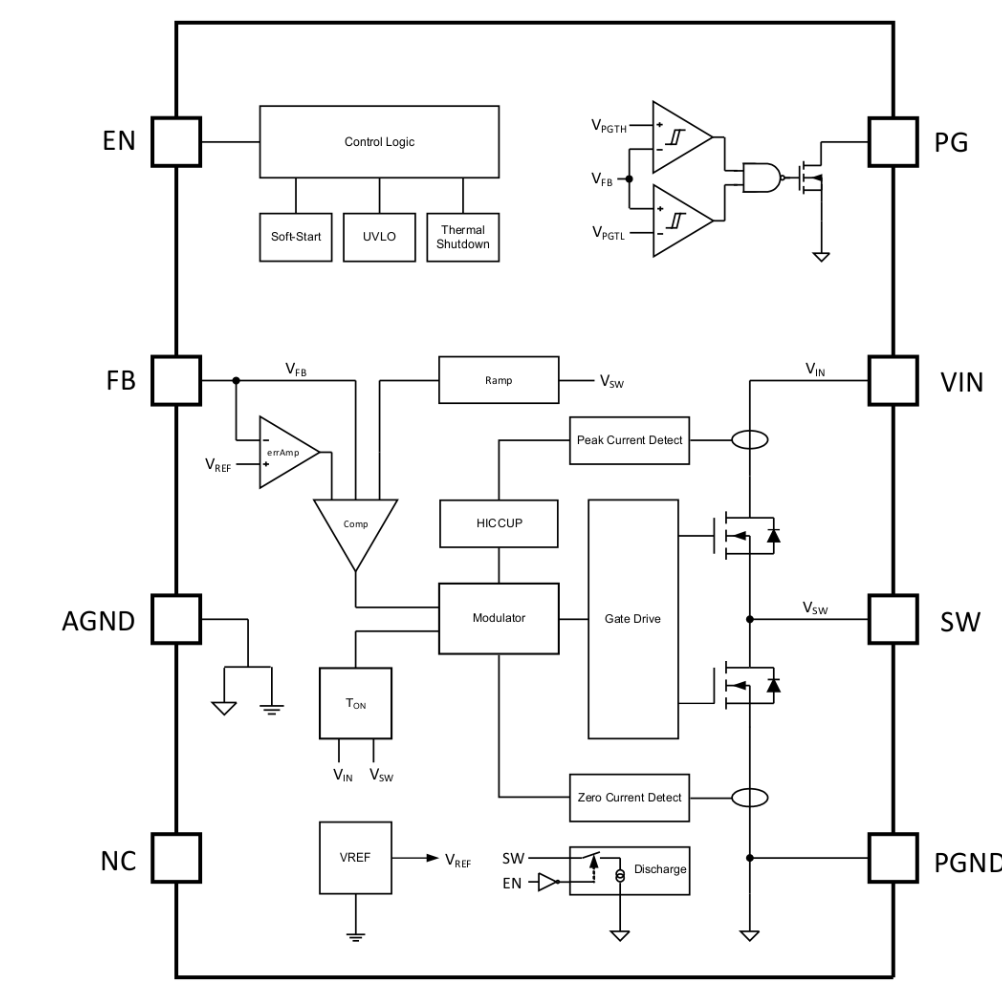

方框圖

1. 產品概述

TPS62822是一款高效、易用的同步降壓DC-DC轉換器，屬于TPS6282x系列。該系列轉換器支持1A、2A（TPS62822）和3A（TPS62823）的輸出電流，適用于多種便攜式電池供電設備和工業自動化應用。TPS62822采用2mm x 1.5mm的QFN-8封裝，具有極低的靜態電流和高效的電能轉換能力。

2. 主要特性

• ?輸入電壓范圍?：2.4V至5.5V。
• ?輸出電流?：最高可達2A（TPS62822型號）。
• ?開關頻率?：典型值為2.2MHz。
• ?輸出電壓范圍?：0.6V至4V，可調。
• ?反饋電壓精度?：1%。
• ?超低靜態電流?：僅4μA。
• ?DCS-Control?拓撲?：提供快速瞬態響應。
• ?集成功能?：包括軟啟動、電源良好信號、欠壓鎖定、輸出放電、循環電流限制、打嗝短路保護和過熱保護。

3. 應用領域

• POL供電在便攜式/電池供電設備中。
• 工廠和建筑自動化。
• 移動計算、網絡卡。
• 固態硬盤。
• 數據終端、銷售點。
• 服務器、投影儀、打印機。

4. 功能描述

• ?DCS-Control?拓撲?：結合自適應恒定導通時間控制和穩定開關頻率，提供優異的DC電壓和快速負載瞬態調節。
• ?軟啟動?：避免啟動時的浪涌電流，確保輸出電壓控制上升時間。
• ?電源良好信號?：當輸出電壓達到標稱值時，PG引腳變?yōu)楦咦杩範顟B(tài)。
• ?欠壓鎖定?：防止輸入電壓過低時的誤操作。
• ?輸出放電?：在關閉時通過SW引腳主動放電輸出電壓。
• ?保護特性?：包括循環電流限制、打嗝短路保護和過熱保護，確保設備安全運行。

5. 封裝與引腳

• ?封裝?：QFN-8封裝，尺寸為2mm x 1.5mm。
• ?引腳功能?：
  • EN：使能輸入，高電平使能，低電平禁用。
  • FB：輸出電壓反饋，連接電阻分壓器。
  • AGND：信號地，內部連接到PGND。
  • NC：未連接，可浮空或連接到VOUT/GND。
  • PGND：功率地。
  • SW：開關引腳，連接功率電感。
  • PG：電源良好輸出，未使用時可浮空或連接到GND。

6. 設計指南

• ?輸出電壓設置?：通過選擇合適的R1和R2電阻值，根據公式設置輸出電壓。
• ?電感選擇?：推薦使用470nH的電感，也可使用1μH的電感，需考慮飽和電流和DCR。
• ?電容選擇?：推薦使用低ESR的陶瓷電容作為輸出電容，確保穩定性和瞬態響應。
• ?布局建議?：優化布局以減少寄生電感和電阻，確保關鍵無源元件靠近IC放置。

7. 性能與效率

• TPS62822在整個負載范圍內保持高效率，特別是在輕載時通過進入省電模式進一步提高效率。
• 提供100%占空比模式，以適應輸入電壓接近輸出電壓的應用場景。

8. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序要求、應用曲線等。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供TI E2E?支持論壇，方便用戶獲取幫助和分享經驗。

9. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 根據實際應用需求選擇合適的輸出電壓和電感電容值。
• 注意熱管理，確保在允許的溫度范圍內操作設備，避免過熱損壞。
