TPS6282x 是一款易于使用的同步降壓直流/直流轉換器系列,具有僅 4μA 的極低靜態電流。該器件基于 DCS-Control 拓撲,可提供快速瞬態響應。內部基準允許在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6V,具有 1% 的高反饋電壓精度。 該系列器件引腳對引腳和 BOM 對 BOM 兼容。整個設計需要一個 470nH 小電感、單個 4.7μF 輸入電容器和兩個 10μF 或單個 22μF 輸出電容器。
*附件:tps62824.pdf
TPS6282x 提供兩種版本。第一個包括自動進入的省電模式,可在非常輕的負載下保持高效率,以延長系統電池運行時間。第二個在強制 PWM 中運行,保持連續導通模式,以確保輸出電壓的最小紋波和準固定開關頻率。該器件具有 Power-Good 信號和內部軟啟動電路。該設備能夠在 100% 模式下運行。對于故障保護,該器件集成了 HICCUP 短路保護和熱關斷功能。該器件采用 6 引腳 1.5mm × 1.5mm QFN 封裝,提供最高功率密度設計。
特性
- 可用作集成電感器電源模塊:TPSM82821、TPSM82822 和 TPSM82823
- DCS-Control 拓撲
- 1% 反饋或輸出電壓精度(全溫度范圍)
- 效率高達 97%
- 26mΩ 和 25mΩ 內部功率 MOSFET
- 2.4V 至 5.5V 輸入電壓范圍
- 4μA 工作靜態電流
- 2.2MHz 開關頻率
- 0.6V 至 4V 可調輸出電壓
- 省電模式可實現輕負載效率
- 100% 占空比,實現最低壓差
- 有源輸出放電
- 電源正常輸出
- 熱關斷保護
- 打嗝短路保護
- 用于 CCM作的強制 PWM 版本

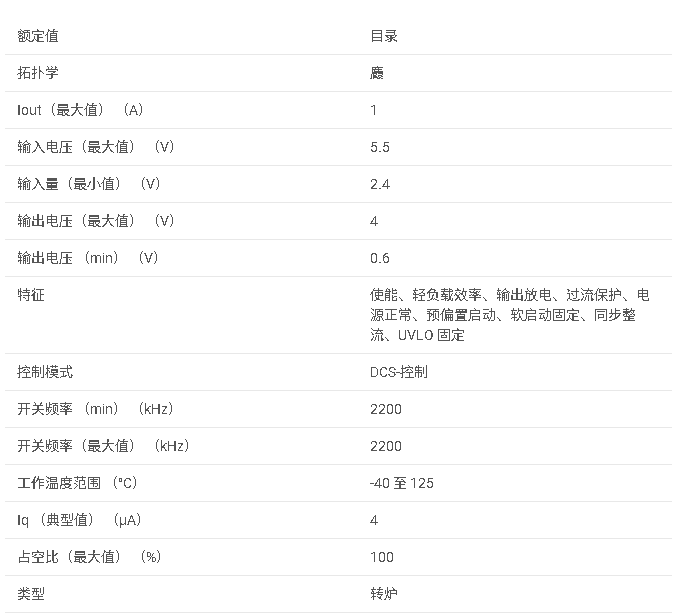

參數

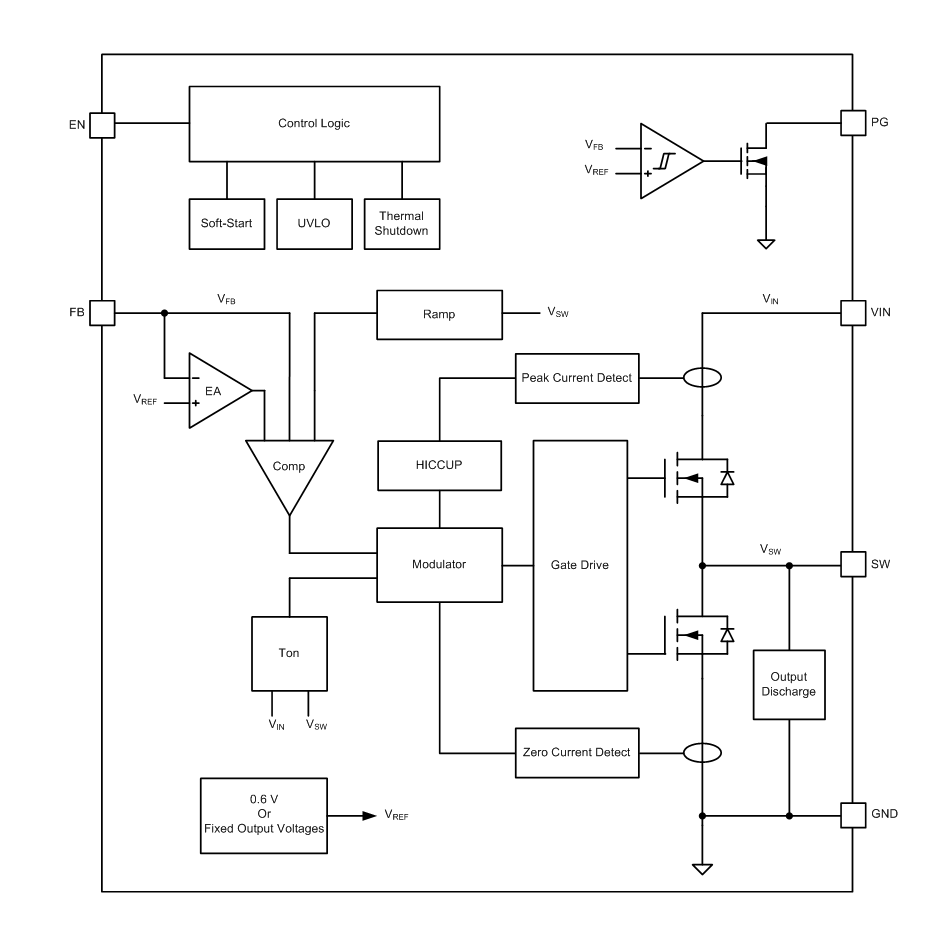

方框圖
概述
TPS62824是一款高效率、易于使用的同步降壓(Buck)DC-DC轉換器,適用于2.4V至5.5V的輸入電壓范圍,提供高達4A的連續輸出電流。該轉換器基于DCS-Control拓撲結構,具有1%的輸出電壓精度,適用于固態硬盤、便攜式電子設備、安全攝像頭等多種應用。
主要特性
- ?高效率?:高達97%的效率
- ?寬輸入電壓范圍?:2.4V至5.5V
- ?寬輸出電流范圍?:1A至4A(不同型號)
- ?高精度?:1%的輸出電壓精度
- ?低靜態電流?:4μA(典型值)
- ?小封裝?:6引腳1.5mm x 1.5mm QFN封裝
- ?多種工作模式?:包括功率節省模式(PSM)和強制PWM模式
- ?保護功能?:包括熱關斷保護、短路保護(Hiccup模式)等
應用領域
- 固態硬盤
- 便攜式電子設備
- 安全攝像頭
- 工業PC
- 多功能打印機
- 點載應用
電氣特性
- ?輸出電壓范圍?:0.6V至4V(可調)
- ?開關頻率?:2.2MHz
- ?軟啟動時間?:約250μs
- ?熱關斷閾值?:150°C
功能模式
- ?PWM模式?:在重載條件下工作,提供穩定的輸出電壓
- ?PSM模式?:在輕載條件下自動進入,提高效率
- ?100%占空比模式?:當輸入電壓接近輸出電壓時,確保最低壓差工作
- ?輸出放電功能?:在關閉時主動放電輸出電容,加快系統關機速度
外部組件
- ?電感?:推薦使用小型電感(如470nH),以減小尺寸和成本
- ?輸入電容?:單個4.7μF陶瓷電容
- ?輸出電容?:推薦使用兩個10μF或單個22μF陶瓷電容,以減小輸出電壓紋波
布局指南
- ?電流環路最小化?:將輸入電容、電感和輸出電容盡量靠近轉換器,以減小寄生電感
- ?關鍵節點處理?:FB反饋引腳應使用短而寬的走線,避免噪聲干擾
- ?散熱設計?:確保轉換器的熱路徑暢通,避免過熱
熱管理
- ?熱關斷?:當結溫超過150°C時,轉換器自動關斷以保護芯片
- ?散熱設計?:通過PCB設計和熱連接來優化熱耗散
文檔和支持
- 提供WEBENCH? Power Designer工具,支持自定義設計
- 包含詳細的數據手冊和應用筆記,幫助用戶進行設計和調試
總結
TPS62824是一款高性能、易于使用的同步降壓DC-DC轉換器,適用于多種低電壓、大電流的應用場景。其高效率、高精度和小封裝特性使其成為便攜式電子設備和點載應用的理想選擇。
-
