TPS6280x 器件系列是一款降壓轉換器，具有 2.3μA 的典型靜態電流，具有最高效率和最小設計尺寸。TI 的 DCS-Control 拓撲使該器件能夠使用開關頻率高達 4MHz 的微型電感器和電容器工作。在輕負載條件下，該器件可無縫進入省電模式，以減少開關周期并保持高效率。
*附件：tps62800.pdf

將 VSEL/MODE 引腳連接到 GND 可選擇固定輸出電壓。只需將一個外部電阻器連接到 VSEL/MODE 引腳，即可選擇 16 個內部設置的輸出電壓。集成的 R2D （電阻-數字） 轉換器讀取外部電阻器并設置輸出電壓。只需更換一個電阻器，即可將相同的器件零件編號用于不同的應用和電壓軌。此外，與傳統的外部電阻分壓器網絡相比，內部設置的輸出電壓提供了更好的精度。器件啟動后，DC/DC 轉換器通過在 VSEL/MODE 引腳上施加高電平進入強制 PWM 模式。在這種工作模式下，該器件以典型的 4MHz 或 1.5MHz 開關頻率運行，從而實現最低的輸出電壓紋波和最高的效率。TPS6280x 器件系列采用間距為 0.35mm 的微型 6 引腳 WCSP 封裝。

特性

• 1.75V 至 5.5V 輸入電壓范圍
• 2.3μA 工作靜態電流
• 高達 4MHz 的開關頻率
• 0.6A 或 1A 輸出電流
• 1% 輸出電壓精度
• 可選省電和強制 PWM 模式
• R2D 轉換器，可實現靈活的 VOUT 設置
• 16 個可選輸出電壓和 1 個固定輸出電壓
  • TPS62800 （4MHz）：0.4V 至 0.775V
  • TPS62801 （4MHz）：0.8V 至 1.55V
  • TPS62802 （4MHz）：1.8V 至 3.3V
  • TPS62806 （1.5MHz）：0.4V 至 0.775V
  • TPS62807 （1.5MHz）：0.8V 至 1.55V
  • TPS62808 （1.5MHz）：1.8V 至 3.3V
• 智能使能引腳
• 優化的引腳排列以支持 0201 元件
• DCS-Control 拓撲
• 輸出放電
• 100% 占空比運行
• 微型 6 引腳、0.35mm 間距 WCSP 封裝
• 支持 < 0.6mm 設計高度
• 支持 < 5mm2 設計尺寸

參數

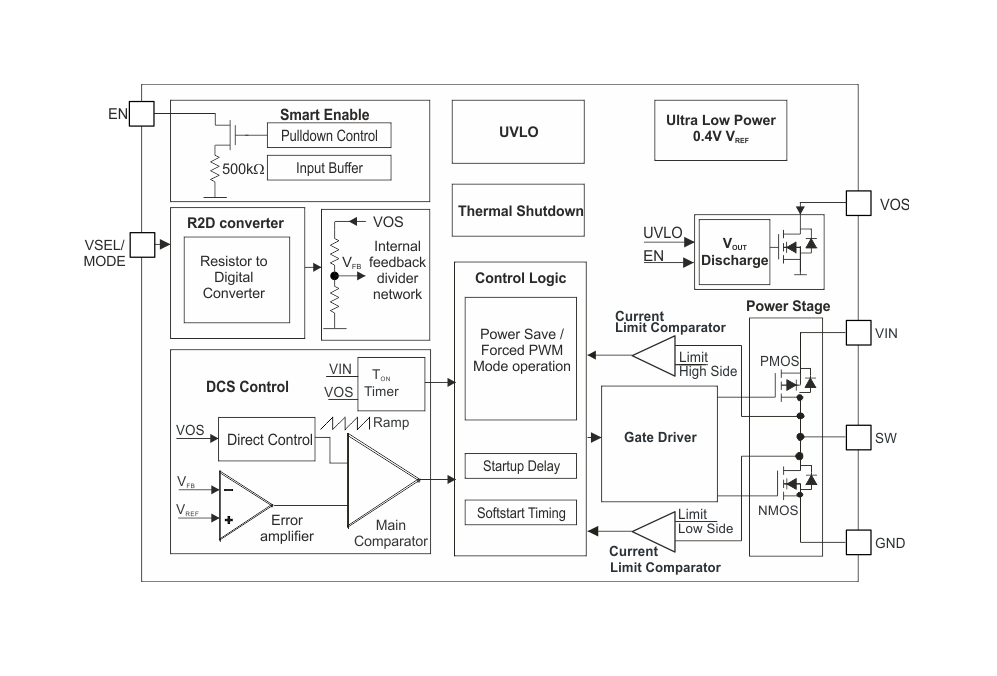

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：1.75V至5.5V，適用于多種電源應用。
• ?低功耗?：典型靜態電流僅為2.3μA，有助于延長電池壽命。
• ?高效率?：結合TI的DCS-Control拓撲，實現高轉換效率。
• ?多種輸出電流選項?：提供0.6A和1A兩種輸出電流版本，滿足不同負載需求。
• ?靈活輸出電壓設置?：支持16種可選輸出電壓和一種固定輸出電壓，通過單個外部電阻或VSEL/MODE引腳設置。
• ?模式選擇?：可選功率節省模式和強制PWM模式，以適應不同應用需求。
• ?小封裝?：采用6引腳、0.35mm間距的WCSP封裝，節省PCB空間。

2. 應用領域

• ?可穿戴電子設備?
• ?物聯網（IoT）應用?
• ?2×AA電池供電設備?
• ?智能手機?

3. 功能描述

• ?DCS-Control拓撲?：結合滯環控制和電壓模式控制的優點，實現優異的負載調節和瞬態響應。
• ?智能使能引腳?：內置500kΩ下拉電阻，避免引腳懸空導致的不受控啟動。
• ?軟啟動功能?：限制啟動時的浪涌電流，保護系統元件。
• ?輸出放電功能?：在關斷模式下，自動放電輸出電容，確保安全。
• ?過熱保護?：內置熱關斷功能，防止溫度過高損壞設備。

4. 封裝與引腳

• ?封裝類型?：6引腳DSBGA（YKA）封裝，尺寸為1.05mm×0.70mm。
• ?關鍵引腳?：包括使能引腳（EN）、輸入電壓引腳（VIN）、模式/選擇引腳（VSEL/MODE）、開關引腳（SW）、地引腳（GND）等。

5. 設計考慮

• ?輸出電壓設置?：通過連接VSEL/MODE引腳到GND選擇固定輸出電壓，或通過單個外部電阻設置可選輸出電壓。
• ?外部元件選擇?：根據輸出電流和紋波要求選擇合適的電感和電容。推薦使用低ESR的陶瓷電容以減小輸出紋波。
• ?PCB布局?：優化布局以減少噪聲和寄生參數的影響，特別是輸入和輸出電容應盡可能靠近相應的引腳。

6. 性能指標

• ?高效率?：在多種負載條件下保持高效率，特別是在輕載時的功率節省模式。
• ?低輸出電壓紋波?：通過高頻開關和適當的濾波設計，實現低輸出電壓紋波。
• ?快速瞬態響應?：支持快速負載瞬態響應，確保系統穩定性。

7. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序要求、應用曲線等關鍵信息。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計，簡化設計流程。
• 提供TI E2E?支持論壇，方便用戶獲取幫助和分享經驗。

8. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 選擇外部元件時需考慮熱管理、電磁兼容性和寄生參數等因素。
• 在使用功率節省模式時，需注意負載電流的變化范圍，以確保模式切換的正常進行。
