TPS6280x 器件系列是一款降壓轉換器，具有 2.3μA 的典型靜態電流，具有最高效率和最小設計尺寸。TI 的 DCS-Control 拓撲使該器件能夠使用開關頻率高達 4MHz 的微型電感器和電容器工作。在輕負載條件下，該器件可無縫進入省電模式，以減少開關周期并保持高效率。
*附件：tps62801.pdf

將 VSEL/MODE 引腳連接到 GND 可選擇固定輸出電壓。只需將一個外部電阻器連接到 VSEL/MODE 引腳，即可選擇 16 個內部設置的輸出電壓。集成的 R2D （電阻-數字） 轉換器讀取外部電阻器并設置輸出電壓。只需更換一個電阻器，即可將相同的器件零件編號用于不同的應用和電壓軌。此外，與傳統的外部電阻分壓器網絡相比，內部設置的輸出電壓提供了更好的精度。器件啟動后，DC/DC 轉換器通過在 VSEL/MODE 引腳上施加高電平進入強制 PWM 模式。在這種工作模式下，該器件以典型的 4MHz 或 1.5MHz 開關頻率運行，從而實現最低的輸出電壓紋波和最高的效率。TPS6280x 器件系列采用間距為 0.35mm 的微型 6 引腳 WCSP 封裝。

特性

• 1.75V 至 5.5V 輸入電壓范圍
• 2.3μA 工作靜態電流
• 高達 4MHz 的開關頻率
• 0.6A 或 1A 輸出電流
• 1% 輸出電壓精度
• 可選省電和強制 PWM 模式
• R2D 轉換器，可實現靈活的 VOUT 設置
• 16 個可選輸出電壓和 1 個固定輸出電壓
  • TPS62800 （4MHz）：0.4V 至 0.775V
  • TPS62801 （4MHz）：0.8V 至 1.55V
  • TPS62802 （4MHz）：1.8V 至 3.3V
  • TPS62806 （1.5MHz）：0.4V 至 0.775V
  • TPS62807 （1.5MHz）：0.8V 至 1.55V
  • TPS62808 （1.5MHz）：1.8V 至 3.3V
• 智能使能引腳
• 優化的引腳排列以支持 0201 元件
• DCS-Control 拓撲
• 輸出放電
• 100% 占空比運行
• 微型 6 引腳、0.35mm 間距 WCSP 封裝
• 支持 < 0.6mm 設計高度
• 支持 < 5mm2 設計尺寸

參數

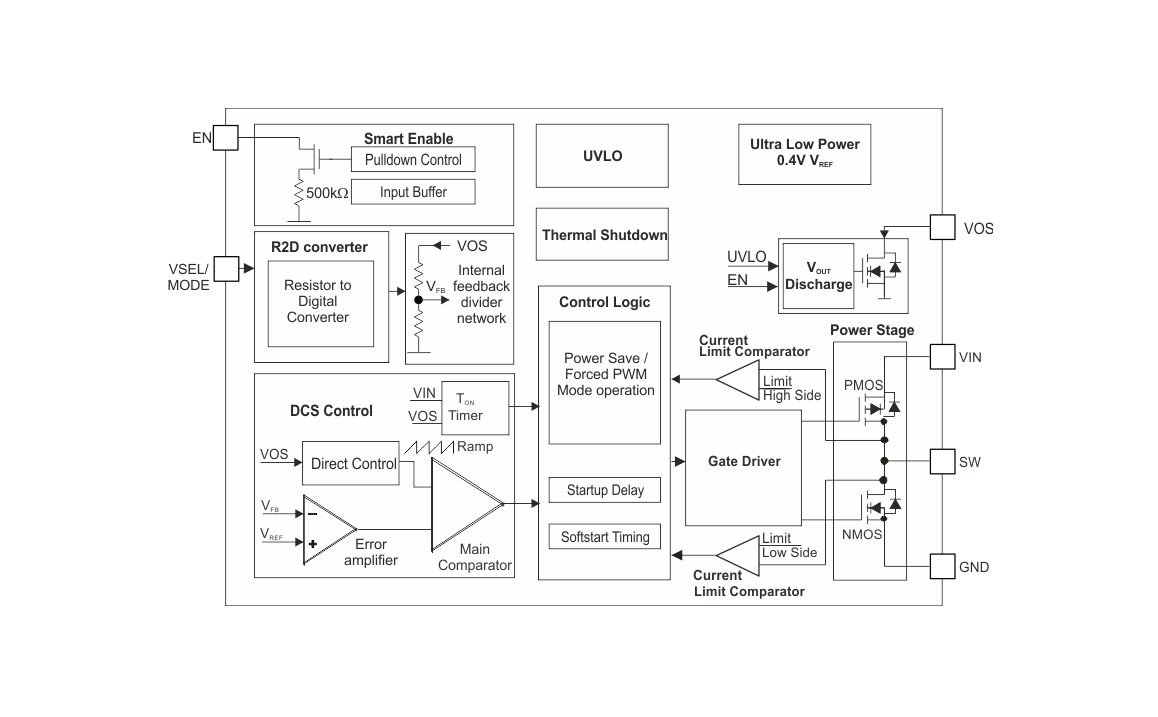

方框圖

1. 產品概述

TPS62801是一款高效率、低靜態電流的同步降壓轉換器，適用于可穿戴電子設備、物聯網（IoT）應用以及2×AA電池供電的設備。該轉換器提供1.75V至5.5V的輸入電壓范圍，輸出電流可達1A，并具有多種輸出電壓選項。

2. 主要特性

• ?低靜態電流?：2.3μA的典型值，有助于延長電池壽命。
• ?高效率?：高達4MHz的開關頻率，支持使用小型電感和電容。
• ?靈活的輸出電壓設置?：提供16種可選輸出電壓和1種固定輸出電壓，通過單個外部電阻或固定連接設置。
• ?智能使能引腳?：支持靈活的控制和電源管理。
• ?小封裝?：采用6引腳、0.35mm間距的WCSP封裝，支持小于0.6mm的設計高度和小于5mm2的設計尺寸。
• ?多種保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定（UVLO）。

3. 應用領域

• 可穿戴電子設備
• 物聯網（IoT）應用
• 2×AA電池供電的設備
• 智能手機

4. 功能描述

• ?DCS-Control拓撲?：結合遲滯控制和電壓模式控制的優點，實現優異的AC負載調節和瞬態響應。
• ?智能使能?：通過EN引腳控制轉換器的開啟和關閉，內部500kΩ電阻防止引腳懸浮。
• ?軟啟動?：在啟動時限制浪涌電流，并逐步增加輸出電壓。
• ?輸出電壓選擇?：通過VSEL/MODE引腳連接外部電阻或GND選擇輸出電壓。
• ?模式選擇?：VSEL/MODE引腳高電平選擇強制PWM模式，低電平選擇省電模式。
• ?熱關斷?：當結溫超過設定閾值時，自動關閉輸出以保護器件。
• ?輸出放電?：當器件禁用時，通過內部MOSFET快速放電輸出電容。

5. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感的選擇建議，以及VSEL/MODE引腳連接外部電阻或GND的示例。同時，還討論了布局對性能的影響，并給出了布局指南。

6. 設計資源與工具

• ?WEBENCH? Power Designer?：提供定制化設計工具，幫助用戶快速完成電源設計。
• ?TI社區資源?：包括E2E?在線社區、設計支持和貿易標志等，方便用戶獲取幫助和分享經驗。

7. 封裝與訂購信息

• ?封裝類型?：6引腳WCSP封裝，0.35mm間距。
• ?訂購信息?：文檔提供了詳細的封裝尺寸、引腳配置、材料信息以及訂購代碼，方便用戶進行采購。

TPS62801以其低靜態電流、高效率、小封裝和靈活的輸出電壓設置，成為可穿戴電子設備和物聯網應用中理想的電源管理解決方案。
