TPS6280x 器件系列是一款降壓轉換器，具有 2.3μA 的典型靜態電流，具有最高效率和最小設計尺寸。TI 的 DCS-Control 拓撲使該器件能夠使用開關頻率高達 4MHz 的微型電感器和電容器工作。在輕負載條件下，該器件可無縫進入省電模式，以減少開關周期并保持高效率。
*附件：tps62807.pdf

將 VSEL/MODE 引腳連接到 GND 可選擇固定輸出電壓。只需將一個外部電阻器連接到 VSEL/MODE 引腳，即可選擇 16 個內部設置的輸出電壓。集成的 R2D （電阻-數字） 轉換器讀取外部電阻器并設置輸出電壓。只需更換一個電阻器，即可將相同的器件零件編號用于不同的應用和電壓軌。此外，與傳統的外部電阻分壓器網絡相比，內部設置的輸出電壓提供了更好的精度。器件啟動后，DC/DC 轉換器通過在 VSEL/MODE 引腳上施加高電平進入強制 PWM 模式。在這種工作模式下，該器件以典型的 4MHz 或 1.5MHz 開關頻率運行，從而實現最低的輸出電壓紋波和最高的效率。TPS6280x 器件系列采用間距為 0.35mm 的微型 6 引腳 WCSP 封裝。

特性

• 1.75V 至 5.5V 輸入電壓范圍
• 2.3μA 工作靜態電流
• 高達 4MHz 的開關頻率
• 0.6A 或 1A 輸出電流
• 1% 輸出電壓精度
• 可選省電和強制 PWM 模式
• R2D 轉換器，可實現靈活的 VOUT 設置
• 16 個可選輸出電壓和 1 個固定輸出電壓
  • TPS62800 （4MHz）：0.4V 至 0.775V
  • TPS62801 （4MHz）：0.8V 至 1.55V
  • TPS62802 （4MHz）：1.8V 至 3.3V
  • TPS62806 （1.5MHz）：0.4V 至 0.775V
  • TPS62807 （1.5MHz）：0.8V 至 1.55V
  • TPS62808 （1.5MHz）：1.8V 至 3.3V
• 智能使能引腳
• 優化的引腳排列以支持 0201 元件
• DCS-Control 拓撲
• 輸出放電
• 100% 占空比運行
• 微型 6 引腳、0.35mm 間距 WCSP 封裝
• 支持 < 0.6mm 設計高度
• 支持 < 5mm2 設計尺寸

參數

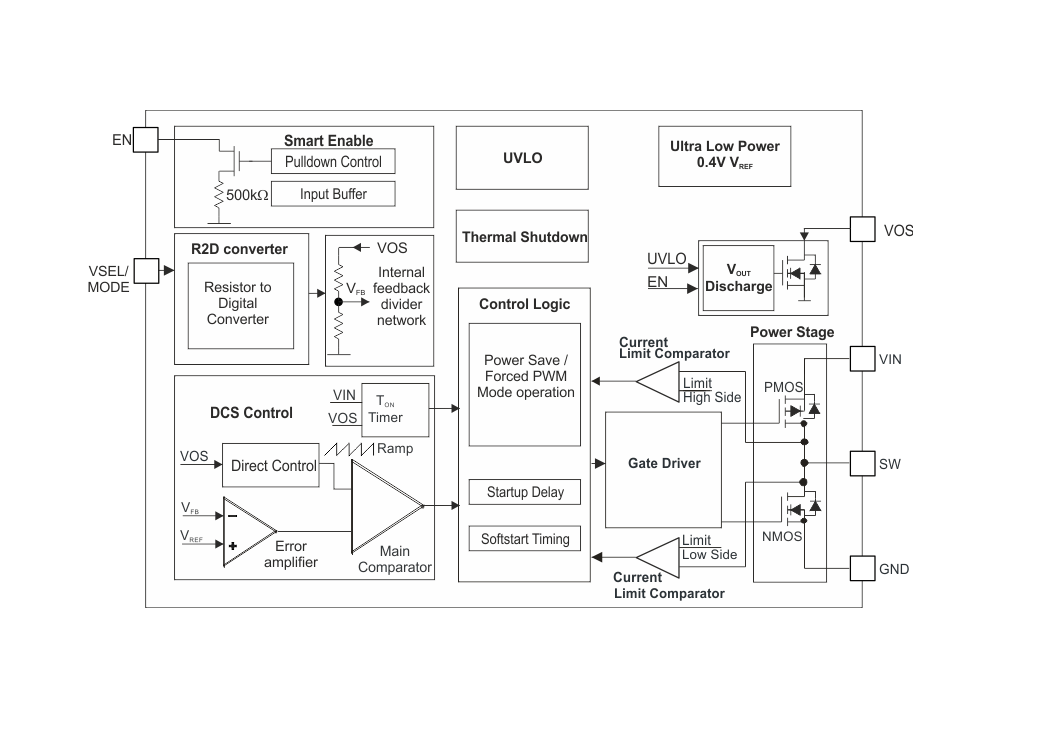

方框圖

1. 產品概述

TPS62807是一款輸入電壓范圍為1.75V至5.5V、輸出電流為0.6A/1A、具有超低靜態電流（2.3μA）的同步降壓轉換器。該器件采用6引腳、0.35mm間距的WCSP封裝，支持高達4MHz的開關頻率，并提供16種可選輸出電壓和一種固定輸出電壓。TPS62807適用于可穿戴電子設備、物聯網應用以及2節AA電池供電的設備等。

2. 主要特性

• ?輸入電壓范圍?：1.75V至5.5V。
• ?輸出電流?：0.6A/1A。
• ?靜態電流?：2.3μA。
• ?開關頻率?：高達4MHz（TPS62807為1.5MHz）。
• ?輸出電壓準確性?：1%。
• ?工作模式?：可選擇電源節省模式和強制PWM模式。
• ?R2D轉換器?：用于靈活設置輸出電壓。
• ?智能使能引腳?：支持低電平關斷。
• ?小型封裝?：6引腳、0.35mm間距的WCSP封裝。

3. 功能描述

• ?DCS-Control拓撲?：結合遲滯控制和電壓模式控制的優點，實現優異的AC負載調節和瞬態響應。
• ?軟啟動?：內部軟啟動電路防止啟動時的浪涌電流。
• ?VSEL/MODE引腳?：用于輸出電壓選擇和工作模式選擇。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下誤操作。
• ?過流保護和短路保護?：采用逐周期電流限制，保護器件免受過載或短路損壞。
• ?熱關斷?：當結溫超過閾值時自動關斷，防止過熱損壞。

4. 應用信息

• ?典型應用?：提供了固定輸出電壓和可調輸出電壓的應用電路。
• ?設計工具?：支持使用TI的WEBENCH? Power Designer進行自定義設計和優化。
• ?布局指南?：提供了PCB布局建議，以最小化噪聲和電磁干擾。

5. 文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和設計指南。
• ?技術支持?：通過TI的E2E?在線社區獲取技術支持和社區資源。

6. 封裝與尺寸

• ?封裝類型?：6引腳、0.35mm間距的WCSP封裝。
• ?尺寸?：1.05mm x 0.70mm。
