前言

在科技驅動照明革新的當下，LED 照明因節能高效成為主流。泉州海川半導體有限公司自主研發的 QK1210系列 與 QK1301系列 高集成驅動主控芯片，集按鍵快充、智能調光與多段 LED 模式于一體，可廣泛應用于戶外、家居、工業照明及消費電子等領域，為行業提供創新技術支撐。

一、產品描述

1.QK1210/QK1301全系列共同優勢

★ 超低功耗：

全系靜態待機電流<10μA,顯著延長電池壽命。

★ 智能降電流：

高亮度模式下自動降電流(45%),降低發熱并延長續航。

★ 掉電曲線功能：

有利于延長設備續航,避免突然斷電,并優化用戶體驗。

★ 靈活充電管理：

線性充電,支持涓流充電(<2.7V);

恒流/恒壓充電(>2.7V),充電電壓誤差僅±1.5%;

支持0V充電。

★ 保護機制：全系完善的保護功能,保護電池及芯片。

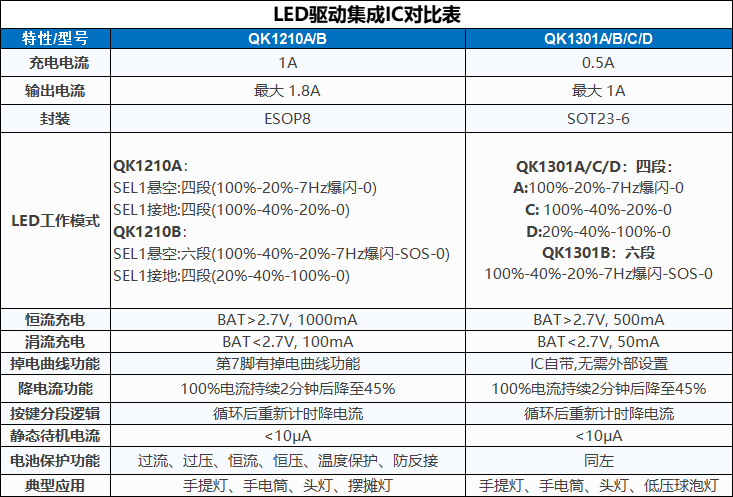

2.技術規格

3.差異化優勢

QK1210A/B：

★ 高電流輸出(1.8A),適合大功率LED驅動(如夜市燈)。

★ 多段模式(QK1210B支持SOS模式),功能更豐富。

★ ESOP8封裝,散熱性能更優,適合長時間高負載場景。

QK1301系列：

★ 緊湊封裝(SOT23-6),占用PCB面積小,適合便攜式設備(如頭燈/手電筒等設備)。

★ 簡化設計,部分型號(如QK1301C/D)工作模式更精簡,降低開發復雜度。

4、應用領域

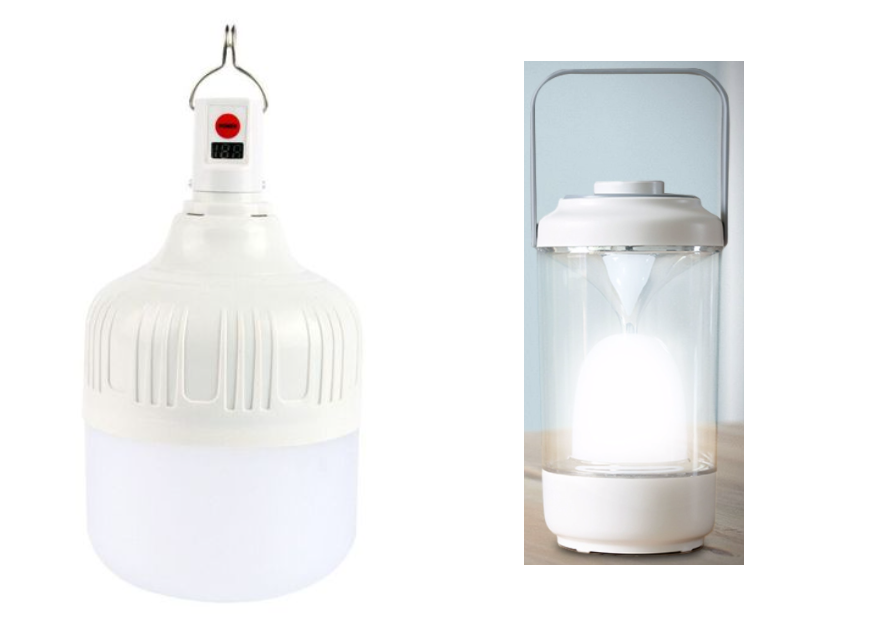

? 戶外照明設備：如夜市燈、手電筒、露營燈

?家居與商用照明：如低壓球泡燈、裝飾燈

?工業與特種照明：如應急燈

?消費電子與穿戴設備：如兒童玩具燈、頭環燈、騎行燈

三、應用電路圖

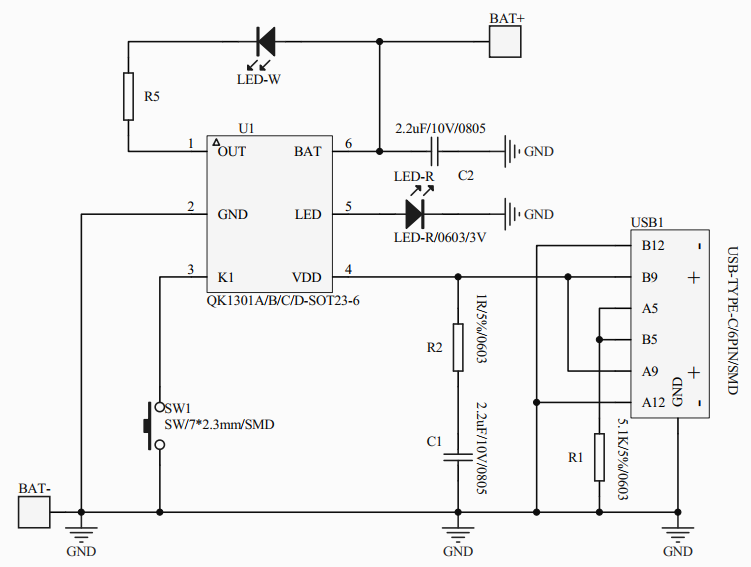

QK1301/QK1210典型應用電路圖如下：

四、技術參考與選型

技術參考

▌PCB 布局建議

大電流路徑(BAT/VOUT/GND)需寬走線或多過孔以降低阻抗。

使用X5R/X7R材質電容,確保高頻穩定性。

▌溫控策略

芯片溫度>130℃時,每升溫10℃電流下降4.5%,160℃觸發熱保護。

怎么選型看這里！

選型建議

1）高功率需求→選QK1210系列(如夜市燈/強光手電)。

2）便攜設備→選QK1301系列(如頭燈/小型球泡燈)。

3）功能擴展→需SOS模式選QK1210B或QK1301B。(注：SOS 模式為國際通用莫爾斯電碼閃爍信號)

作為芯片源頭廠家，性?xún)r(jià)比高，如果您對該系列芯片有相關需求,歡迎隨時聯系我們！
