今天給大家介紹一款低壓按鍵充電LED驅動芯片——QK1209，它以其出色的電氣特性、全面的產品特點和廣泛的應用范圍，為各類電子設備提供了可靠的電源管理與LED驅動解決方案。

一、卓越電氣特性，穩定可靠運行

1.穩定充電與精準控制：在電氣特性方面，QK1209表現卓越。在 0℃≤TA≤85℃、IBAT=40mA條件下，穩定輸出（浮充）電壓 典型值為4.20V，最小值4.15V，最大值4.25V，精度高達±1% 的4.2V預設充電電壓，確保對單節鋰離子電池的精準充電，有效延長電池使用壽命。當 VBAT≤2.7V 時，進入涓流充電模式，涓流充電電流 為100mA，涓流充電閾值電壓為2.7V，實現對低電量電池的安全有效充電。

2.全面保護機制：具備完善的保護機制。充電電壓低電壓保護點為2.5V，當VDD電壓低于此值時，芯片進入欠壓保護狀態，防止電池過度放電損壞。放電截止電壓為2.5V，保障電池在安全電壓范圍內工作。同時，芯片還擁有智能溫控功能，智能溫控起始溫度TSD為130℃，當芯片內部溫度達到此值后，溫度每上升10℃，電流下降4.5%；充電時熱保護閾值TCH為160℃，當芯片內部溫度超過此值，將進一步加強保護，確保芯片在各種工況下穩定運行。

3.低功耗與高效能：待機電流IQ低至10uA，在無輸出時極大降低了功耗，延長電池壽命。BAT引腳電流ICC_BAT在2.7V≤VBAT≤4.1V時為 1000mA ，滿足設備正常運行的電流需求。指示燈閾值電壓為2V，LED輸出電流ILED為3mA，開關管導通電阻RDSon為150mΩ，這些參數共同保障了芯片的高效運行。

二、豐富產品特點，滿足多樣需求

1.低功耗設計：低靜態待機電流是QK1209的一大亮點，僅10uA的待機電流，使得設備在待機狀態下能耗極低，有效延長電池使用周期，減少充電頻次，為用戶帶來更好的使用體驗。

2.完善保護功能：欠壓保護和過溫保護功能全方位守護設備安全。欠壓保護在VDD電壓低于2.5V時啟動，防止電池過放；過溫保護在芯片內部溫度超過130℃時觸發，通過自動調節電流，避免芯片因過熱損壞，確保設備穩定可靠運行。

3.便捷充電與智能管理：可直接從USB端口給單節鋰離子電池充電，操作便捷。具備自動再充電功能，當電池電壓低于4.05V時，芯片自動重新充電，無需用戶手動干預，智能又貼心。

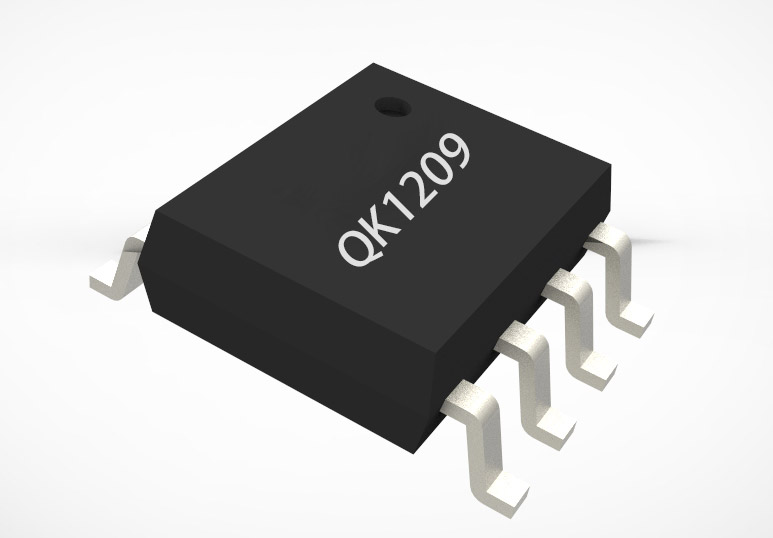

4.靈活LED指示與封裝優勢：擁有完善的LED工作指示功能，通過SEL1和 SEL2引腳可設置四種工作模式，滿足不同場景下對LED指示的需求。采用ESOP8小型化封裝，便于集成到各種緊湊的電子設備中，節省空間，提升產品整體性能。

三、廣泛應用范圍，適配多種設備

QK1209 憑借其出色的性能和特點，在眾多領域得到廣泛應用。

1.手電筒：QK1209其穩定的充電功能和靈活的LED驅動模式，為手電筒提供持久電力和多樣照明模式，滿足戶外、應急等不同場景下的照明需求。

2.應急燈：在應急照明領域，QK1209的過溫保護、欠壓保護以及自動再充電功能，確保應急燈在關鍵時刻穩定工作，為用戶提供可靠的照明保障。

3.臺燈：QK1209穩定的充電功能，讓電池供電的臺燈能長時間穩定工作，滿足用戶長時間閱讀、工作需求。其靈活LED驅動模式，可按需提供不同亮度和閃爍模式，如閱讀時選高亮度穩定模式，夜間起夜選低亮度模式，兼顧照明與舒適度。低功耗設計使臺燈待機幾乎不耗電，延長電池壽命，減少換電池頻率。過溫、欠壓保護功能全方位保障臺燈安全穩定運行，讓用戶使用更安心。

QK1209 低壓按鍵充電LED驅動IC以其卓越的性能、豐富的功能和廣泛的適用性，成為電子設備電源管理與LED驅動的理想選擇。無論是在日常使用的臺燈，還是應急照明的手電筒、應急燈，QK1209都能憑借自身優勢，為設備的穩定運行和高效工作提供堅實保障。如果您對這款產品感興趣，想了解更多，歡迎隨時聯系我們！
