Analog Devices MAX22208EVKIT評估套件提供經過驗證的設計，用于評估+65V、3.8A四通道半H橋MAX22208電機驅動器。MAX22208可驅動四個螺線管、兩個有刷直流電機、一個步進電機或各種負載組合。MAX22208 IC采用四路H橋配置，集成了超低阻抗FET，其典型R ON （高側加低側）為0.3Ω。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX22208EVKIT 評估套件數據手冊.pdf

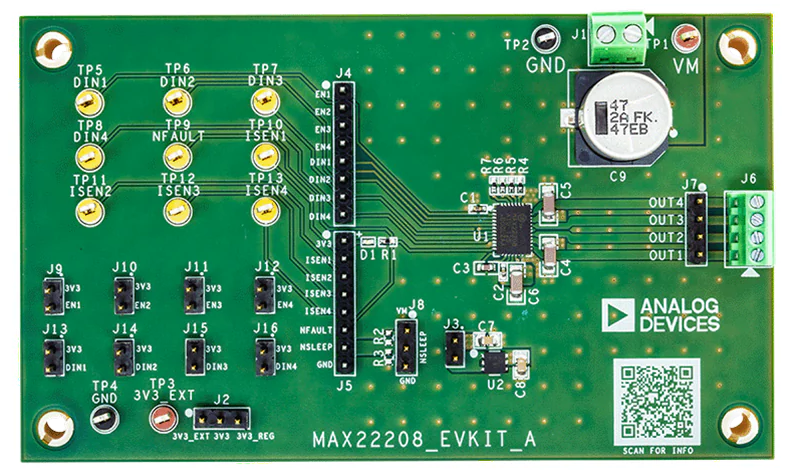

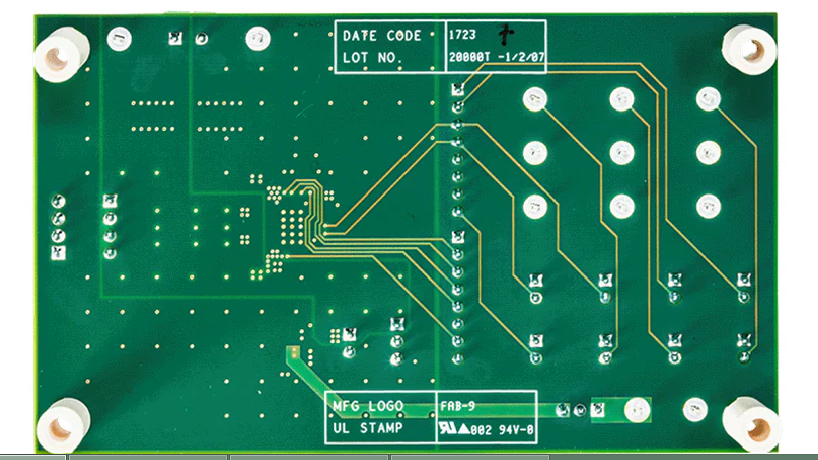

ADI MAX22208EVKIT評估套件包括排針、測試點和接線端子，用于連接MAX22208電機驅動器。MAX22208集成電流檢測輸出ISEN_可使用測試點進行監控，或使用排針J5將其連接到外部ADC。MAX22208套件的工作輸入電壓范圍為+4.5V至+65V（V M ）。板載+3.3V穩壓器U2 (MAX6765TTSD2+) 提供經穩壓的+3.3V來驅動MAX22208的邏輯輸入。安裝了J1和J6端子，用來連接高壓、大電流VM 輸入和電機驅動器輸出OUT_。

特性

• 輕松評估MAX22208
• 測試點和排針，用于連接MAX22208的邏輯輸入和電流檢測輸出
• 板載+3.3V穩壓器，用于驅動MAX22208的邏輯輸入
• 已完全裝配并經測試
• 經過驗證的PCB布局

應用

• 有刷直流電機驅動器
• 步進電機驅動器
• 電磁驅動器
• 鎖存閥

必要設備

• MAX22208評估套件
• +65 V DC、3.8 A電源
• 100kHz方波信號發生器（可選）
• 有刷直流電機或負載

概述
