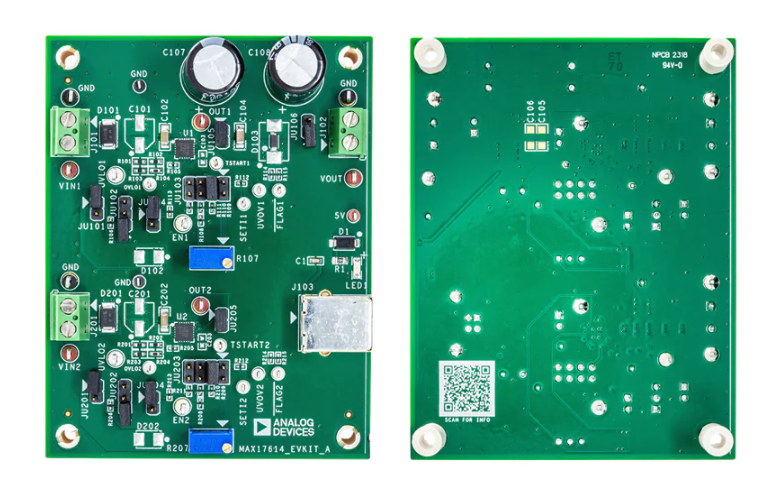

Analog Devices MAX17614EVKIT 評估套件是一款完全組裝并經過&測試的電路板，用以評估MAX17614采用20引腳TQFN-EP封裝的理想二極管/電源選擇器。該套件允許連接兩個電源作為輸入。負載從適合理想二極管應用的較高電壓電源獲取電力。對于電源選擇器應用，負載通過驅動各自的EN引腳從兩個電源中的任意一個獲取電力。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX17614EVKIT評估套件數據手冊.pdf

ADI MAX17614EVKIT評估套件配置允許對兩個實例進行獨立設置，以演示可調過壓、欠壓、反向電流阻斷、三種限流類型（自動重試、連續和閉鎖）以及不同的可編程限流閾值（0.15A至3A）。

特性

• 工作輸入電壓范圍：4.5V至40V（移除TVS二極管D101、D201和開路跳線JU101、JU201，將工作電壓范圍擴展至60V）
• 輸入端子上提供40V TVS二極管（D101和D201）
• 輸出端子上提供肖特基二極管 (D103)
• 評估欠壓保護（UVLO1、UVLO2）、過壓保護（OVLO1、OVLO2）、三種限流類型和限流閾值
• 兩個輸入電壓的UVLO均編程設定為4.5V
• 兩個輸入電壓的OVLO均編程設定為40.2V
• 內部上拉高電平有效使能輸入
• 可通過跳線配置限流（默認選擇0.3A）
• 可通過跳線配置（JU102、JU202）限流類型（默認選擇自動重試）
• 可編程啟動消隱時間（C103、C203）
• 故障指示信號（UVOV1、UVOV2、FLAG1、FLAG2)
• 經過驗證的PCB布局
• 完全組裝并經過測試

必要設備

• MAX17614評估套件
• 兩個60V、4A直流電源
• 萬用表
• 可調節負載（0A至3.5A）
• USB電源或5V直流電源

配置示意圖

PCB布局
