      Analog Devices Inc. EVAL-CN0584-EBZ低延遲開發套件（LLDK）特性/布局/框圖

      科技觀察員 ? 2025-06-14 11:14 ? 次閱讀

      Analog Devices EVAL-CN0584-EBZ低延遲開發套件（LLDK）是一款開發平臺，包括4個16位ADC和4個16位DAC通道，通過FMC低引腳數（LPC）連接器與FPGA連接。該低延遲開發（LLDK）板搭載了板載電源軌、電壓監測、邏輯電平轉換、通用輸入輸出（I/O）、 ^I2C^ 、SPI以及專用接口連接器，能夠提供一個完整的數據采集和信號生成平臺。

      adi EVAL-CN0584-EBZ LLDK使用ADC模塊在 < 70ns內對精密模擬輸入數據進行完整采集和轉換，并從寫入DAC的初始數據中開發穩定的滿量程模擬輸出。

      特性

      • 4個模擬輸入通道，具有可配置電壓范圍
      • 4個模擬輸出通道，具有可配置電壓范圍
      • 在Rx或Tx路徑中與MATLAB和Python兼容的模擬前端板建模和仿真
      • ADC測量和DAC建立之間的延遲為250ns
      • 接口連接器提供的所有電源和數字連接

      必要設備

      • [EVAL-CN0585-FMCZ]
      • EVAL-CN0584-EBZ
      • ZedBoard D版本或更高版本電路板
      • 12VDC~~ 、3A電源
      • 16GB（或更大）10類（或更快）micro-SD卡
      • Micro-USB電纜
      • 用戶界面設置（選擇一個）：
        • HDMI監視器、鍵盤和鼠標直接插入Zedboard
        • 將Windows/Linux/Mac計算機安裝在與Zedboard相同的網絡上

      PCB布局

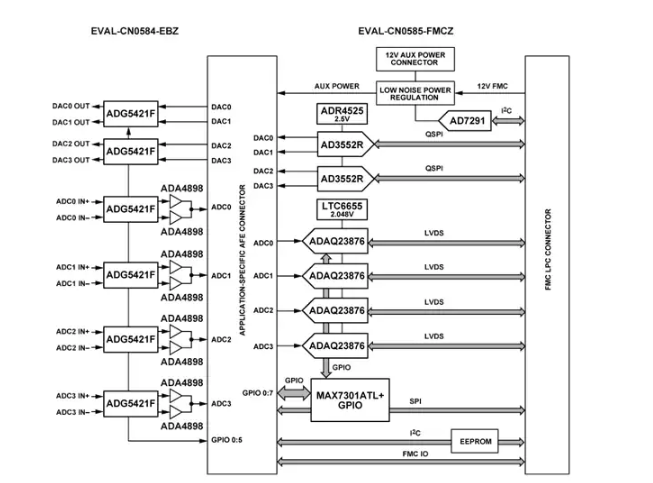

      簡化框圖
