隨著移動設備的普及和鋰電池技術的快速發展，高效、安全的充電管理芯片成為市場剛需。XSP30作為一款支持PD/QC快充協議的升降壓型鋰電池充電IC，憑借其2-3節電池兼容、2A大電流快充等特性，正在重新定義便攜式設備的充電體驗。這款芯片的誕生，標志著國產電源管理技術在高功率密度和智能協議兼容領域取得重要突破。

一、技術架構與核心優勢

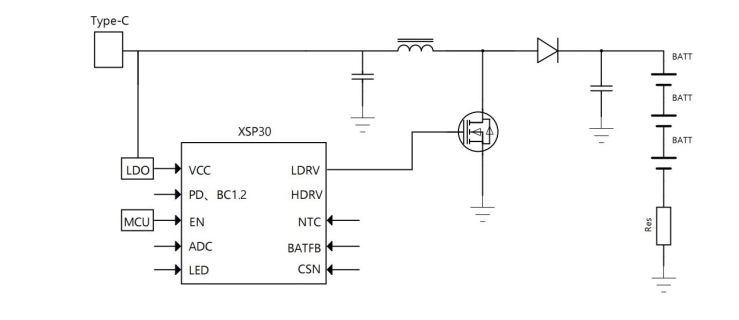

XSP30采用同步升降壓拓?fù)浣Y(jié)構，輸入電壓范圍4.5V至9.5V，可無縫兼容USB PD、QC/FCP等主流快充協議。其獨特的動態效率優化算法使得轉換效率最高達90%，在9V輸入充3串電池時仍能保持90%以上的效率，顯著降低溫升。芯片支持自適應適配器充電，無論連接的充電器是 5V1A、 5V2A、 9V2A 或 9V3A 等， 芯片會根據輸入電源的功率大小， 采用升壓/升降壓方式自動調整輸出功率以適應各類不同的充電器， 防止因功率過大導致充電器復位不充電。

二、充電過程與充電監控

在充電方面，XSP30采用了三個充電過程，涓流充電；當電池電壓低于約3V時，采用最大0.1C的恒定電流進行預充，以恢復電池的活性?，隨著電池電壓超過涓流充電的閾值，進入恒流充電階段。這個階段的電流通常在0.2C至1.0C之間，并且允許存在一定的波動?。當電池電壓達到4.2V時，恒流充電結束，電池進入恒壓充電階段?，在恒壓充電階段，充電器保持恒定的電壓向電池充電，直到充電電流減小到預設的低值（如電池額定容量的10%）為止?
XSP30支持充電狀態提示，當電池正在工作時STDBY燈常亮，待機或者充滿電 時CHRG燈常亮，此時STDBY燈滅，當充電異常時STDBY燈閃爍。

三、智能協議交互與安全防護

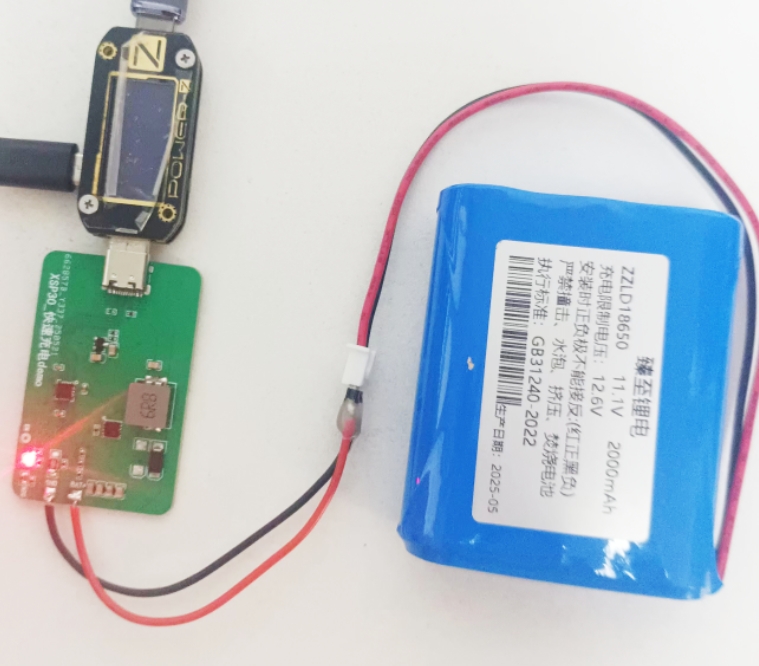

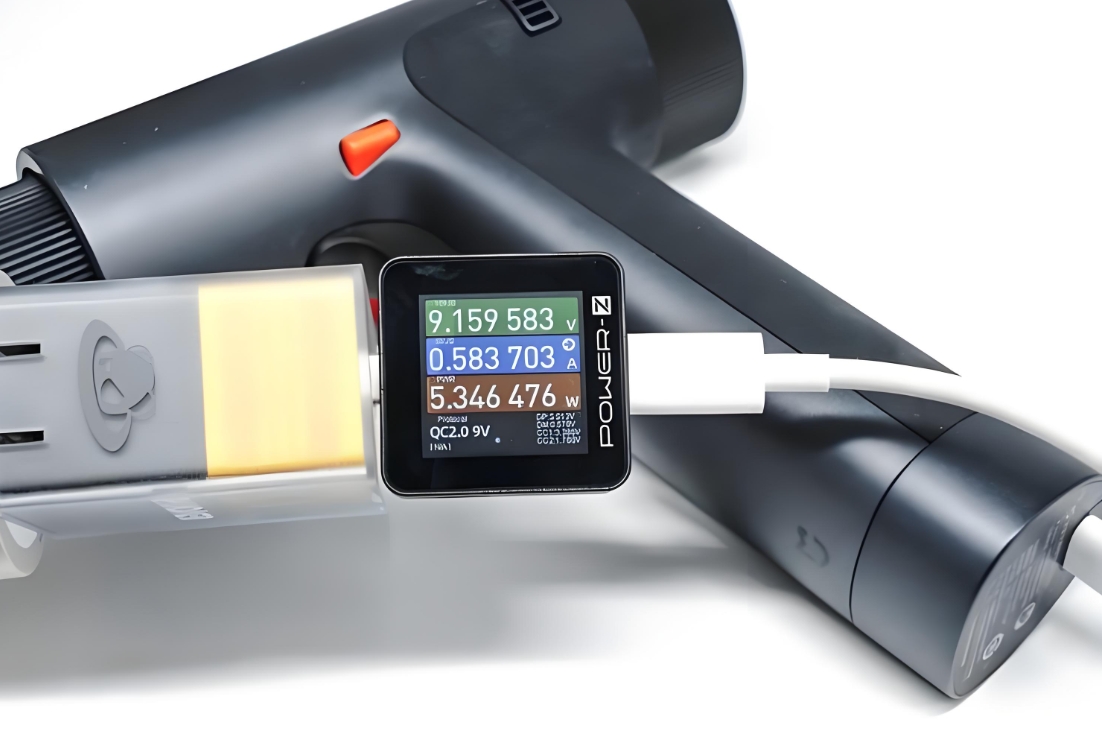

在快充協議處理方面，XSP30內置多種快充協議，能夠自動識別PD協議和QC協議的電壓請求。實測顯示，搭配支持PD協議的充電器時，芯片可智能協商9V輸入電壓，實現3節電池的2A高速充電。這種動態電壓適配能力特別適合無人機、便攜儲能等需要快速補電的場景。

安全性能上，芯片集成了多重防護機制：包括輸入過壓保護（OVP）、欠壓保護、過溫保護和過流保護等。當輸入電壓檢測電路檢測到輸入電壓接近4.5V的欠壓閾值時，就會自動調整降低充電電流，保證輸入電壓高與欠壓閾值。當檢測Boost/Buck電路異常時，硬件自動關閉輸入，停止充電。檢測到NTC溫度超過70度時，強制停止充電。

四、應用場景與生態適配

目前XSP30已在多個領域展現出色適配性：
1. 消費電子：支持TWS耳機倉的5V/9V雙模快充，充電時間縮短至傳統方案的1/3；

2.小風扇：配合2串電池組實現9/2A快充，可實現1.5小時充滿；

3.醫療設備：通過IEC60601-1認證，在除顫儀等設備中實現零噪聲充電；

4.物聯網終端：2μA的待機功耗特別適合太陽能供電的LoRa設備。
與普通的充電管理芯片相比，XSP30在協議兼容性（PDQCFCP協議）和成本（BOM減少15%）方面具有優勢。實測數據顯示，在給3節2000mAh電池充電時，XSP30快充輸入比傳統充電方案節省了2小時。
