串聯鋰電池電壓特性

1，單節鋰電池，標稱3.7V，充滿4.2V

2，兩節串聯鋰電池，標稱7.4V，充滿8.4V

3，三節串聯鋰電池，標稱11.1V（10.8V），充滿12.6V

多節串聯鋰電池充電模塊

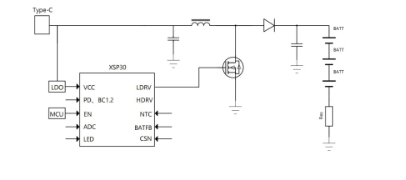

XSP30鋰電池充電管理芯片，5V/9V輸入升降壓充電2~3節串聯鋰電池，過壓保護、過溫保護、欠壓保護、過流保護，集成多種快充協議和自適應適配器充電

功能：5V輸入或9V輸入，升降壓給兩節鋰電池充電，電池充電2A，兩節鋰電池7.4V，充滿8.4V

1、支持PDQC華為FCP快充協議

帶快充輸入，集成PD/QC/FCP協議，能夠獲取PD/QC/FCP等適配上的5V、9V快充電壓給鋰電池充電。

2、支持自適應適配器充電

支持自適應適配充電，無論連接的適配器是5V1A/5V2A/或9V2A/9V3A芯片都能根據輸入電源的大小，采用升降壓方式自動調整輸出功率,以適應不同充電器，防止因為功率過大導致充電器復位不充電 。

3、內置欠壓保護、過壓保護、過溫保護

欠壓保護，芯片具有自適應適配器功能，當輸入電壓檢測電路檢測到輸入電壓接近4.5V的欠壓 閥值時，就會自動調整降低充電電流，保證輸入電壓高與欠閥電壓值。
過壓保護；當檢測到Boost/Buck電路異常時，可以硬件自動關閉輸出，停止充電。
過溫保護；當檢測到NTC溫度超過70度后，就會強制停止充電。

4、芯片采用涓流（TC)、恒流(CC)、恒壓(CV)三個充電過程

涓流充電；涓流充電主要用于對完全放電的電池以極小的電流進行預充，恢復電池的電量，電流在150mA~450mA之間。

恒流充電；恒流充電是指在充電過程中保持電流恒定，電壓逐漸上升。
當電池電壓上升到涓流充電閾值以上時，開始恒流充電，電流在500mA至2A之間。

恒壓充電：當電池電壓達到設定閾值后，自動切換為恒壓充電，繼續補充電量并減少電流，電流在150mA至2A之間，當充電電流減小到設定值的1/10（如0.01C）時，認為充電終止?，

5、支持LED燈提示充電狀態

CHRG 為充電/工作指示燈， STDBY 為待機/充滿電/異常指示燈。芯片正常工作時CHRG燈常亮，電量充滿或待機時STDBY常亮，過壓保護、 溫度保護等異常時， STDBY 開啟閃爍提示

6、 電池充電效率測試

電池充電測試電池容量 2000mAh， 3 節串聯鋰電池， 使用 PD 協議充電器輸入獲取 9V/3A（27W） 功率， 充電池電流設置 2A， 充電時間： 1 小時充到 80%， 1 小時 30 分鐘充滿 100%。

應用場景;

電動工具 和 電池包 ?：XSP30多節串聯鋰電池快充芯片，能夠滿足相機電池和電動工具電池組的快充需求。這些芯片可以直接集成在電池組中，設備只需搭載USB-C接口，無需專有適配器即可實現高效快充?。

? 小型電動工具 ?：隨著USB-C接口和電動工具鋰電充電芯片的發展，小型電動工具如電動螺絲刀和沖擊鉆等可以通過USB-C接口進行充電，消除了對特定充電器的依賴。用戶只需一條USB-C充電線即可隨時充電，極大地方便了使用?。

? 便攜設備 ?：XSP30升降壓型3節鋰電池充電芯片 適用于各種便攜智能產品，如 小風扇 、 藍牙音箱、 無人機 等。其高效、快速的充電性能使得這些設備能夠快速回血，適應各種環境條件下的使用?。

? 汽車充氣泵 ?：XSP30升壓型3節鋰電池充電芯片還適用于便攜汽車充氣泵，提供高效的充電解決方案?。
