TPS563249 是一款簡單易用的 3 A 同步降壓轉換器，采用 SOT-23 封裝。

該器件經過優化，以最少的外部元件數量運行，并經過優化，可實現低待機電流。

該開關穩壓器采用 D-CAP3 模式控制，可提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。
*附件：tps563249.pdf

TPS563249 在強制連續導通模式 （FCCM） 下運行，在輕負載運行期間保持固定的 1.4 MHz 開關頻率，并消除系統干擾。TPS563249 采用 6 引腳 1.6mm × 2.9mm SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 125°C。

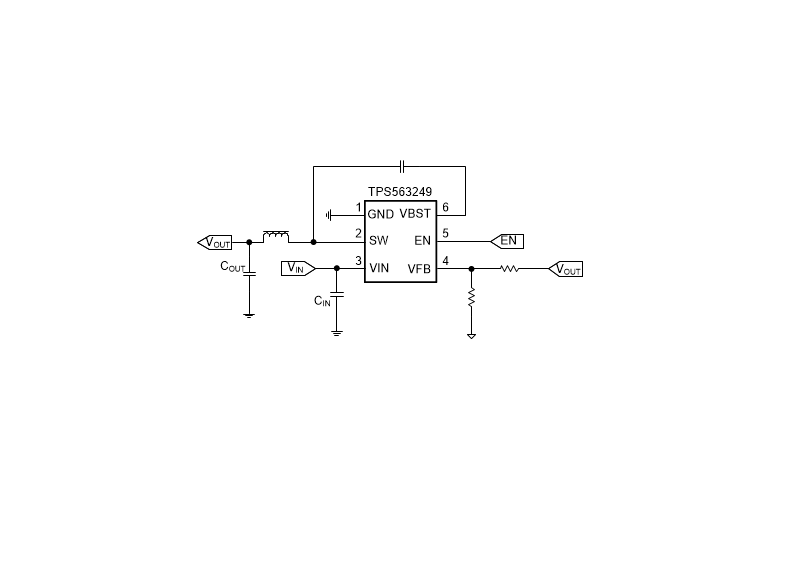

特性

• 集成 70mΩ 和 30mΩ FET 的 3A 轉換器
• 具有快速瞬態響應的 D-CAP3? 模式控制
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.6 V 至 7 V
• 強制連續導通模式
• 恒定 1.4MHz 開關頻率
• 低關斷電流：小于 10 μA
• 1% 反饋電壓精度 （25oC）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.7 ms

參數

方框圖

1. 產品概述

TPS563249是一款高性能、同步降壓DC/DC轉換器，采用SOT-23封裝，適用于需要提供高效率和快速瞬態響應的應用場景，如寬帶調制解調器、接入點網絡、無線路由器、監控設備以及電視和機頂盒等。

2. 主要特性

• ?高集成度?：集成70mΩ和30mΩ的FET，簡化外部電路設計。
• ?快速瞬態響應?：采用D-CAP3?模式控制，支持低ESR輸出電容，實現快速瞬態響應。
• ?寬輸入電壓范圍?：4.5V至17V，滿足多種應用需求。
• ?固定開關頻率?：1.4MHz，減少電磁干擾。
• ?低關斷電流?：小于10μA，降低待機功耗。
• ?高精度反饋電壓?：1%精度，確保輸出電壓穩定。
• ?多種保護功能?：包括過流保護、欠壓鎖定（UVLO）、熱關斷保護等。

3. 功能描述

• ?D-CAP3?模式控制?：結合自適應導通時間控制與內部補償電路，實現偽固定頻率操作，無需復雜外部補償。
• ?軟啟動功能?：內置1.7ms軟啟動電路，防止啟動時的浪涌電流。
• ?電流保護?：包括高側FET源電流限制、低側FET源電流限制和低側FET漏電流限制，確保電路安全。
• ?欠壓鎖定（UVLO）保護?：當輸入電壓低于UVLO閾值時，自動關斷電路，防止損壞。
• ?熱關斷保護?：當結溫超過熱關斷閾值時，自動關斷電路，保護器件免受過熱損壞。

4. 應用信息

• ?典型應用?：寬帶調制解調器、接入點網絡、無線路由器、監控設備、電視和機頂盒等。
• ?設計工具?：支持使用TI的WEBENCH?軟件進行設計，簡化設計流程。

5. 設計指南

• ?輸出電壓電阻選擇?：通過選擇合適的反饋電阻分壓器設置輸出電壓。
• ?輸出濾波器選擇?：根據應用需求選擇合適的電感和電容值，確保輸出電壓紋波和瞬態響應滿足要求。
• ?輸入電容選擇?：推薦使用低ESR的陶瓷電容，以減小輸入電壓紋波。
• ?BOOT電容選擇?：在VBST和SW引腳之間連接0.1μF陶瓷電容，確保高側FET的穩定驅動。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?技術支持?：通過TI的E2E?在線社區獲取技術支持和社區資源。

7. 封裝與尺寸

• ?封裝類型?：6引腳SOT-23（DDC）封裝。
• ?尺寸?：1.60mm x 2.90mm，適合緊湊的系統設計需求。
