TPS51396A 是一款高性價比、高電壓輸入、高效率同步降壓轉換器，集成了 FET。

TPS51396A 的主要特點是其 ULQ（超低靜態）功能，可實現低偏置電流和大負載作。ULQ 功能對于在低功耗運行中延長電池壽命非常有益。TPS51396A 可在 4.5 V 至 24 V 的電源輸入電壓范圍內工作。它使用 DCAP3 控制模式提供快速瞬態響應、良好的線路、負載調節，無需外部補償，并支持低等效串聯電阻 （ESR） 輸出電容器，如特種聚合物和超低 ESR 陶瓷電容器。
*附件：tps51396a.pdf

TPS51396A 提供完整的保護 OVP、UVP、OCP、OTP 和 UVLO。它是結合了電源良好信號和輸出放電功能。

TPS51396A 中的 MODE 引腳可用于設置 Eco-Mode 或 OOA 模式以實現輕負載作。Eco-Mode 在輕負載運行期間保持高效率，而 OOA 模式在開關頻率大于 25 kHz 的情況下，即使無負載也能保持運行。

TPS51396A 支持內部和外部軟啟動時間選項。它具有 1.3 ms 的內部固定軟啟動時間。如果應用需要更長的軟啟動時間，可以通過連接外部電容器來使用外部 SS 引腳來實現。

TPS51396A采用 20 引腳 3.0mm × 3.0mm HotRod 封裝，額定結溫為 –40°C 至 125°C。

特性

• 輸入電壓范圍：4.5 V 至 24 V
• D-CAP3? 架構控制，可實現快速瞬態響應
• 輸出電壓范圍：0.6 V 至 7 V
• 1% 反饋電壓精度 （25°C）
• 持續輸出電流：8 A
• 集成 19.5mΩ 和 9.5mΩ R DS（開） 內部電源開關
• ULQ?作可在系統待機期間實現較長的電池壽命
• Eco-Mode? 和 OOA 模式可通過 MODE 引腳選擇輕負載運行
• 600kHz、800kHz 和 1MHz 開關頻率，可通過 MODE 引腳選擇
• 音頻外 （OOA） 輕負載運行，開關頻率超過 25 kHz
• 大型作業支持
• 通過 SS 引腳可調軟啟動時間
• 電源良好指示燈
• 內置輸出放電功能
• 逐周期過流保護
• 用于 OV 和 UV 保護的鎖存輸出
• 非鎖存，用于 OT 和 UVLO 保護
• 20 引腳 3.0mm × 3.0mm HotRod? VQFN 封裝

參數

方框圖

1. 產品概述

TPS51396A是一款高電壓輸入（4.5V至24V）、高效率、8A同步降壓電壓調節器，采用ULQ?（超低靜態電流）模式以延長電池壽命。該器件適用于筆記本、DTV、STB、電信和網絡設備、IPC、工廠自動化以及分布式電源系統等應用。

2. 主要特性

• ?輸入電壓范圍?：4.5V至24V。
• ?輸出電流?：連續8A。
• ?輸出電壓范圍?：0.6V至7V。
• ?D-CAP3?控制?：提供快速瞬態響應，無需外部補償。
• ?ULQ模式?：超低靜態電流，有助于延長系統待機時的電池壽命。
• ?Eco-Mode?和OOA模式?：通過MODE引腳選擇，適用于輕載運行。
• ?可選開關頻率?：600kHz、800kHz和1MHz，通過MODE引腳設置。
• ?軟啟動時間可調?：通過SS引腳實現軟啟動時間的外部調整。
• ?保護功能?：過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、過熱保護（OTP）和欠壓鎖定（UVLO）。

3. 封裝與尺寸

• ?封裝類型?：20引腳3.0mm x 3.0mm HotRod? VQFN封裝。
• ?結溫范圍?：-40°C至125°C。

4. 關鍵功能

• ?D-CAP3控制?：結合自適應導通時間控制和內部補償電路，實現偽固定頻率和低外部元件計數。
• ?ULQ模式?：在輕載或待機模式下顯著降低靜態電流，延長電池壽命。
• ?Eco-Mode和OOA模式?：Eco-Mode在輕載時保持高效率，OOA模式確保在輕載或無載時開關頻率高于可聽頻率，避免音頻噪聲。
• ?全面的保護特性?：包括過壓、欠壓、過流、過熱和欠壓鎖定保護，確保器件在各種工作條件下的可靠性和安全性。

5. 應用指南

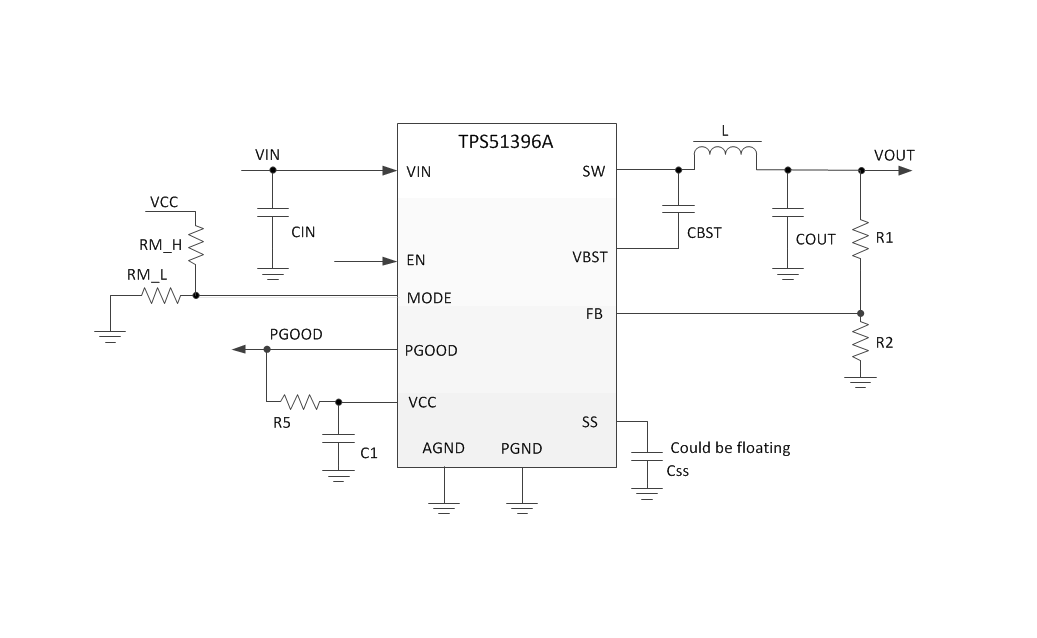

• ?典型應用?：提供了1V輸出的典型應用電路，詳細說明了外部元件的選擇和布局建議。
• ?設計步驟?：包括輸出電壓設置、電感選擇、輸出電容選擇和輸入電容選擇等關鍵設計步驟。
• ?布局建議?：強調了PCB布局中最小化噪聲和電磁干擾的重要性，提供了布局示例。

6. 文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和設計指南。
• ?設計工具?：支持使用TI的WEBENCH? Power Designer進行自定義設計和優化。
• ?技術支持?：通過TI的E2E?在線社區獲取技術支持和社區資源。
