TPS566235 是一款高性價比、高電壓輸入、高效率同步降壓轉換器，集成了 FET。它使系統設計人員能夠使用經濟高效、低元件數量、低待機電流的解決方案來完善各種終端設備電源總線穩壓器套件。

TPS566235采用 D-CAP3? 模式控制，無需外部補償元件即可提供快速瞬態響應和良好的線路/負載調節。它還具有專有電路，使該器件能夠支持低等效串聯電阻 （ESR） 輸出電容器，例如特種聚合物和超低 ESR 陶瓷電容器。控制拓撲支持重負載條件下的 CCM 模式和輕負載條件下的 DCM作之間的無縫轉換。輕負載時，MODE 引腳可以配置三種工作模式：Eco-Mode?、Out-Of-Audio? （OOA） 和強制連續導通模式 （FCCM）。OOA 模式是一種獨特的控制功能，可將開關頻率保持在可聽頻率以上，同時將效率降低降至最低。
*附件：tps566235.pdf

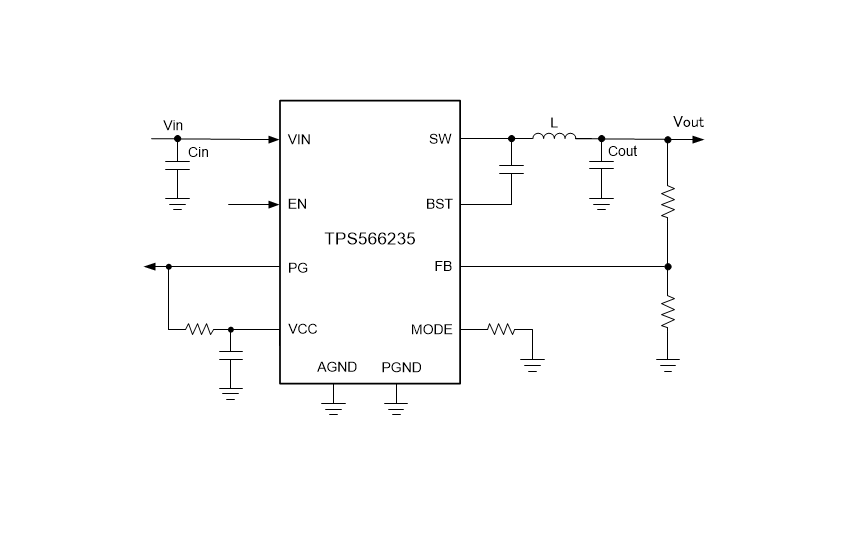

TPS566235 支持預偏置啟動和電源良好指示器。它提供完整的保護，包括 OVP、UVP、OCP、OTP 和 UVLO。該器件采用 3.0mm x 2.0mm HotRod? 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.6 V 至 7 V
• 室溫下 ±1% 參考電壓
• 支持 6A 連續輸出電流
• D-CAP3? 架構控制，可實現快速瞬態響應
• 集成 25mΩ 和 12mΩ R DS（開） 功率 FET
• 108μA 低靜態電流
• 通過 MODE 引腳選擇 Eco-Mode?、Out-Of-Audio? 和 FCCM
• ? 音頻外輕負載作，開關頻率超過 25 kHz
• 支持預偏置啟動功能
• 600kHz 開關頻率
• 內部 1ms 軟啟動
• 支持陶瓷輸出電容器
• 電源良好指示燈
• 逐周期谷值過流保護
• 非鎖存，用于 OC、OV、UV、OT 和 UVLO 保護
• 3.0mm × 2.0mm HotRod? VQFN 封裝

參數

方框圖

1. 產品概述

TPS566235是一款高性能、高效率的同步降壓DC/DC轉換器，適用于4.5V至18V的寬輸入電壓范圍，提供最高6A的連續輸出電流。該產品專為DTV、STB、服務器、企業SSD等應用設計，具有快速瞬態響應、低待機電流和多種保護功能。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至18V。
• ?高輸出電流?：支持最高6A的連續輸出電流。
• ?快速瞬態響應?：采用D-CAP3?控制架構，實現快速瞬態響應。
• ?低待機電流?：108μA的低靜態電流，有助于延長電池壽命。
• ?多種工作模式?：可通過MODE引腳選擇Eco-Mode?、Out-Of-Audio?和FCCM三種輕載工作模式。
• ?高效率?：高達95%的效率，有助于降低系統功耗。
• ?保護功能?：包括過流保護、過壓保護、欠壓保護、熱關斷和欠壓鎖定等。
• ?小封裝?：采用3.0mm x 2.0mm的HotRod?VQFN封裝，節省空間。

3. 功能描述

• ?D-CAP3?控制?：結合自適應導通時間控制與內部補償電路，實現快速瞬態響應和低外部元件數量。
• ?軟啟動和預偏置軟啟動?：內置1ms軟啟動時間，防止啟動時的輸出電壓過沖；支持預偏置啟動，防止初始電流拉低預偏置輸出。
• ?過流保護?：采用逐周期谷值檢測電路，實現過流保護。
• ?過壓保護?：監測反饋電壓，當超過設定閾值時關閉輸出。
• ?熱關斷和欠壓鎖定?：監測內部結溫和VCC引腳電壓，防止過溫和低電壓條件下的誤操作。

4. 應用場景

• ?DTV和STB?：為數字電視和機頂盒等設備提供穩定電源。
• ?服務器和企業SSD?：滿足高性能計算存儲設備的電源需求。
• ?分布式電源系統?：在分布式電源系統中作為電源轉換模塊。

5. 設計指南

• ?電感選擇?：根據負載電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：選擇適當的輸出電容以減小紋波電壓和提供穩定的電源。
• ?輸入電容選擇?：使用高質量的X5R或X7R輸入解耦電容，確保足夠的紋波電流承受能力。
• ?布局與布線?：遵循推薦的布局和布線指南，優化熱性能和減少電磁干擾。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?設計工具?：支持使用TI的WEBENCH?Power Designer進行自定義設計和優化。
• ?技術支持?：通過TI的E2E?在線社區獲取技術支持和社區資源。
