Analog Devices EV-ADF4368SD1Z 評估板用于演示ADF4368小數頻率合成器（具有適用于鎖相環 (PLL) 的集成壓控振蕩器 (VCO)）。EV-ADF4368SD1Z包含ADF4368 頻率合成器，具有集成的VCO、USB接口、電源連接器、板載基準振蕩器、傳播延遲校準路徑和微縮版本A (SMA) 連接器。這些輸出與50Ω 傳輸線路交流耦合，使其輸出適用于驅動50Ω 阻抗的儀表。ADI EV-ADF4368SD1Z需要SDP-S 板（套件中未提供）。SDP-S板支持通過ACE軟件對EV-ADF4368SD1Z進行軟件編程。

數據手冊：*附件：Analog Devices Inc. EV-ADF4368SD1Z評估板數據手冊.pdf

特性

• 獨立板，包括具有集成VCO、USB接口、環路濾波器、板載基準振蕩器、傳播延遲校準路徑和電壓穩壓器的ADF4368頻率合成器。
• 可利用基于Windows?的軟件并通過PC來控制頻率合成器的功能
• 由外部6V電源供電

必要設備

• 基于Windows的PC，帶評估軟件用USB端口
• 系統演示平臺，僅串行 (SDP-S) EVAL-SDPCS1Z控制器板
• 電源 (6V)
• 頻譜分析儀或相位噪聲分析儀
• 50Ω端接器
• 低噪聲REFIN源（可選）

設置圖

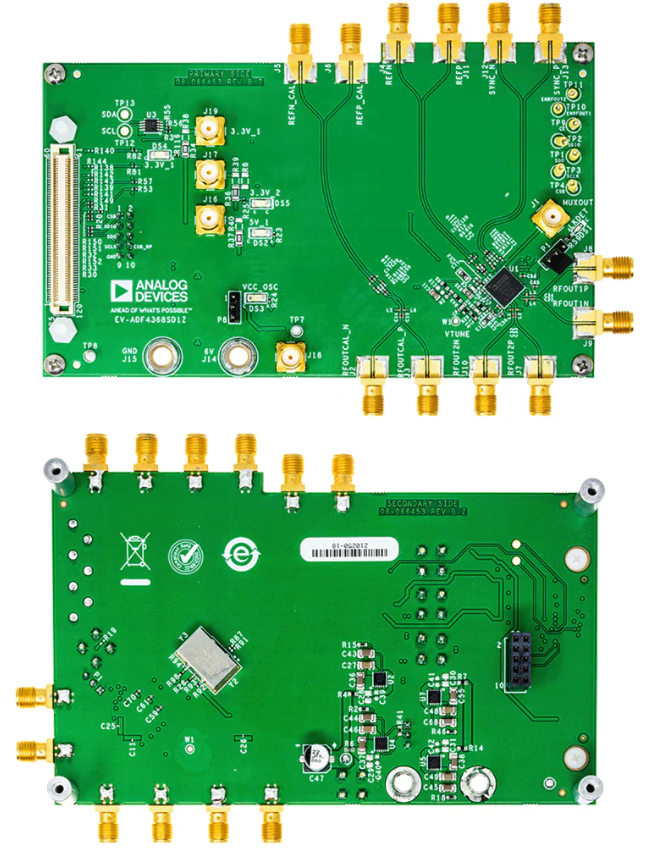

PCB布局
