一、項目背景

某新能源電池制造企業，致力于鋰電池的生產制造。其生產線規模龐大且復雜，涵蓋了原材料攪拌、涂布、輥壓、分切、卷繞、焊接、注液、檢測等多個關鍵環節。在這條生產線上，不同的設備由不同的供應商提供，導致所采用的通信協議各不相同。其中，部分核心設備采用ROFINET協議進行通信，而一些執行機構和傳感器則采用CANopen協議。這種協議的差異，使得設備之間無法直接進行高效的數據交互，嚴重制約了生產線的整體運行效率。

系統需求分析

1.設備通信融合：實現ROFINET協議主站設備與CANopen協議主站設備之間的穩定、高速通信，確保數據能夠?qū)崟r、準確地在不同協議設備間傳輸。

2.數據采集與監控：能夠?qū)崟r采集CANopen設備的數據，并將其傳輸給ROFINET主站，以便進行集中監控和數據分析。同時，ROFINET主站也需要能夠?qū)ANopen設備進行遠程控制。

3.系統兼容性與擴展性：選用的協議轉換網關需具備良好的兼容性，能夠無縫對接現有生產線上的各主流品牌和型號的設備。并且，要具備一定的擴展性，以適應未來生產線升級改造時可能增加的設備和功能需求。

二、解決方案

為滿足上述需求，企業選用了捷米特JM-PN-COP協議轉換網關，并搭配以下主流PLC：

1.ROFINET協議主站PLC：西門子S7-1500系列（CPU1518-4PN/DP）。該系列PLC具備強大的運算能力和豐富的通信接口，支持ROFINETRT/IRT實時通信，能夠高效地處理整個生產線的邏輯控制和數據處理任務，在工業自動化領域應用廣泛。

2.CANopen協議主站PLC：貝加萊X20系列（X20CP1585）。貝加萊PLC以其高性能、高可靠性和開放性著稱，在CANopen網絡中能夠穩定地作為主站，對CANopen從站設備進行有效的管理和控制。

硬件連接

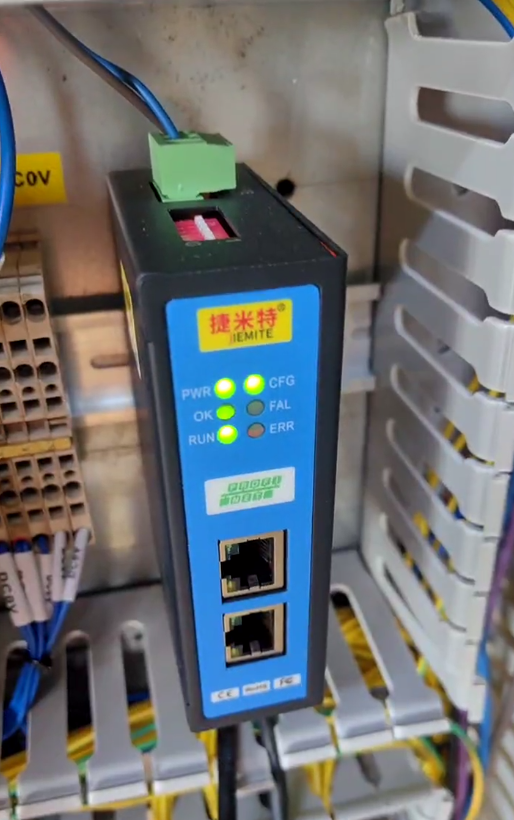

1.將捷米特PROFINET轉CANopen協議轉換網關的ROFINET接口通過以太網網線與西門子S7-1500PLC的ROFINET端口相連。確保網線連接牢固，并且網絡參數設置正確，使兩者能夠建立穩定的網絡連接。

2.把網關的CANopen接口通過CAN總線與貝加萊X20系列PLC的CANopen端口連接。同時，在CAN總線的兩端，需正確接入120Ω的終端電阻，以確保CAN總線通信的穩定性和可靠性。此外，為網關提供穩定的24V直流電源，保證其正常工作。

3.貝加萊X20系列PLC作為CANopen主站，通過CAN總線連接眾多CANopen從站設備，如電池檢測設備、部分電機驅動器、傳感器等。這些從站設備分布在生產線的各個環節，負責采集和執行相關的生產數據和指令。

軟件配置

1.ROFINET主站配置：在西門子TIAPortal軟件中，對S7-1500PLC進行項目創建和配置。添加PROFINET轉CANopen網關作為ROFINET從站設備，并根據實際需求，對其進行參數設置，包括設備名稱、IP地址、通信速率等。同時，在PLC的程序中，編寫相應的代碼，以實現對網關數據的讀取和寫入操作，從而實現對CANopen設備的間接控制。

2.CANopen主站配置：利用貝加萊AutomationStudio軟件，對X20系列PLC進行配置。在軟件中，添加CANopen網絡，并設置網絡參數，如波特率、節點ID等。將各個CANopen從站設備添加到網絡中，并根據設備的功能和數據需求，進行對象字典的映射和配置。確保主站能夠準確地識別和與從站進行數據交互。

3.網關配置：使用捷米特提供的專用配置軟件，對PROFINET轉CANopen網關進行配置。在配置軟件中，分別設置ROFINET側和CANopen側的通信參數，使其與兩側的PLC參數相匹配。同時，進行數據映射設置，將CANopen設備的數據對象與ROFINET主站的數據塊進行一一對應，確保數據能夠在不同協議間正確轉換和傳輸。

三、應用效果

1.高效的數據交互：通過捷米特PROFINET轉CANopen協議轉換網關，成功實現了ROFINET協議主站與CANopen協議主站設備之間的高效通信。數據傳輸穩定可靠，延遲極低，滿足了生產線對實時性的嚴格要求。例如，在電池檢測環節，檢測設備（CANopen從站）能夠快速將檢測數據傳輸給貝加萊PLC（CANopen主站），再通過網關傳輸?shù)轿鏖T子PLC（ROFINET主站）進行集中分析和處理，大大提高了檢測效率和數據處理速度。

2.生產效率提升：生產線的整體運行效率得到顯著提升。由于設備之間通信順暢，生產過程中的等待時間和故障發生率大幅降低。生產節拍從原來的每分鐘8個產品提高到每分鐘10個產品，生產效率提升了25%。這使得企業的產能得到有效提升，能夠更好地滿足市場對新能源電池的需求。

3.產品質量提高：通過實時采集和監控CANopen設備的數據，企業能夠?qū)ιa(chǎn)過程進行更精準的控制。例如，在電池卷繞環節，電機驅動器（CANopen從站）的運行數據能夠?qū)崟r反饋到主站系統，一旦發現異常，能夠及時進行調整，避免了因設備故障導致的產品質量問題。電池生產過程中的次品率從原來的3%降低到1%，產品質量得到了顯著提高，增強了企業產品在市場上的競爭力。

4.維護成本降低：故障診斷和報警功能得到極大優化。當CANopen設備出現故障時，其故障信息能夠迅速通過網關傳輸?shù)絉OFINET主站，并在監控系統上發出聲光報警。同時，系統還能記錄詳細的故障代碼和時間，方便維修人員快速定位和解決故障，減少了設備的停機時間，降低了維護成本。

四、總結與展望

在新能源電池制造行業，捷米特PROFINET轉CANopen協議轉換網關搭配西門子S7-1500和貝加萊X20系列PLC的解決方案，成功解決了不同協議設備間的通信難題，為企業帶來了顯著的經濟效益和生產效率提升。隨著新能源行業的持續發展，生產線的自動化和智能化程度將不斷提高，對設備通信的要求也會越來越高。這種高效、可靠的協議轉換解決方案，將在未來的新能源電池制造領域發揮更加重要的作用，助力企業實現更高水平的自動化生產和智能化管理。同時，隨著技術的不斷進步，相信類似的協議轉換產品將不斷優化和升級，為工業自動化的發展提供更加強有力的支持。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
