LMR33610 SIMPLE SWITCHER 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為堅固耐用的工業應用提供一流的效率。該LMR33610可從高達 36 V 的輸入驅動高達 1 A 的負載電流。LMR33610 提供高輕載效率和輸出精度。電源就緒標志和精密使能等功能為各種應用提供了靈活易用的解決方案。LMR33610 在輕負載時自動折返頻率以提高效率。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。集成和內部補償消除了許多外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。該器件的功能集旨在簡化各種終端設備的實施。該 LMR33610 與 LMR33620、LMR33630、LMR33640（36 V、2 A、3 A、4 A）、LMR36510（65 V、1 A）和 LMR36520（65 V、2 A）引腳兼容，完善了可擴展的 SIMPLE SWITCHER 電源系列。這最大限度地減少了與電路板布局修改相關的成本和工作量。LMR33610采用 8 引腳 HSOIC 封裝。
*附件：lmr33610.pdf

特性

• 專為堅固耐用的工業應用而配置
  • 輸入電壓范圍：3.8 V 至 36 V
  • 輸出電壓范圍：1 V 至 24 V
  • 峰值電流模式控制
  • 結溫范圍：–40°C 至 +125°C
  • 易于使用的 SOIC 封裝
• 非常適合可擴展的工業電源
  • 引腳兼容：
    • LMR33620、LMR33630 和 LMR33640（36 V、2 A、3 A 或 4 A）
    • LMR36510 和 LMR36520（65 V、1 A 或 2 A）
  • 400 kHz 和 1.4 MHz 頻率
  • 集成補償有助于減小解決方案尺寸、降低成本和設計復雜性
• 高效解決方案
  • 峰值效率 > 95%
  • 5 μA 的低關斷靜態電流
  • 25 μA 的低工作靜態電流
• 靈活的系統接口
  • 電源正常標志和精度使能

參數

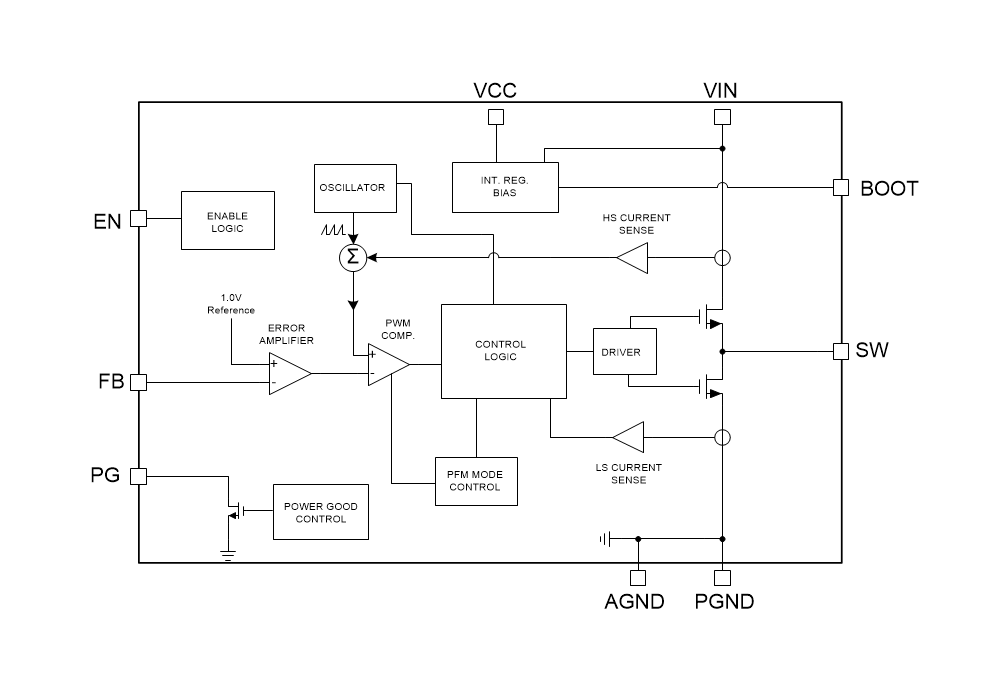

方框圖

概述

LMR33610是一款適用于嚴苛工業應用的同步降壓DC/DC轉換器，輸入電壓范圍為3.8V至36V，輸出電壓范圍為1V至24V，最大輸出電流為1A。該轉換器具有高效率、低靜態電流和易于使用的特點。

主要特性

• ?輸入電壓范圍?：3.8V至36V
• ?輸出電壓范圍?：1V至24V
• ?最大輸出電流?：1A
• ?效率?：峰值效率超過95%
• ?低靜態電流?：關機時靜態電流為5μA，工作時為25μA
• ?工作溫度范圍?：-40°C至+125°C
• ?頻率?：400kHz和1.4MHz
• ?封裝?：8引腳HSOIC封裝
• ?保護功能?：熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護

應用

• ?電機驅動系統?：無人機、AC逆變器、VF驅動器、伺服系統
• ?工廠和建筑自動化系統?：PLC、HMI、HVAC系統、電梯主控面板
• **寬輸入電壓范圍的DC/DC電源供應

功能描述

• ?功率正常標志輸出?：當輸出電壓超出調節范圍時，功率正常標志輸出可用于復位系統微處理器。
• ?使能和控制?：通過EN引腳控制啟動和關機，具有精密的使能閾值。
• ?電流限制和短路保護?：集成峰值和谷值電感電流限制，以及打嗝模式短路保護。
• ?欠壓鎖定和熱關斷?：內部欠壓鎖定和熱關斷功能保護轉換器免受異常條件的影響。

工作模式

• ?自動模式?：根據負載自動在PWM（脈沖寬度調制）和PFM（脈沖頻率調制）之間切換。PWM模式適用于重負載，PFM模式適用于輕負載以提高效率。
• ?降壓模式?：當輸入電壓接近輸出電壓時，自動降低開關頻率以增加有效占空比，維持調節。
• ?最小開關導通時間?：在高頻率和低輸出電壓條件下，通過降低開關頻率來延長最小可控導通時間。

典型應用電路

• ?外部組件選擇?：包括電感、輸出電容、輸入電容等，詳細說明了組件的選擇方法和考慮因素。
• ?布局指南?：提供了PCB布局的關鍵指導，包括電流環路、旁路電容、熱連接等。

熱設計

• ?熱阻?：提供了各種熱阻參數，包括結到環境的熱阻（RθJA）、結到外殼的熱阻（RθJC）等。
• ?最大環境溫度?：根據應用環境計算最大允許輸出電流，確保結溫不超過125°C。

設計資源

• ?WEBENCH? Power Designer?：提供定制設計工具，可生成優化后的電路圖和材料清單。
• ?相關文檔?：包括熱設計、布局指南、EMI降低等應用報告。

封裝和訂單信息

• ?封裝類型?：8引腳HSOIC PowerPAD封裝
• ?訂單信息?：提供了可訂購的部件號、封裝類型、引腳數、載帶和卷盤尺寸等信息。

注意事項

• ?絕對最大額定值?：包括電壓、溫度等參數，超出這些值可能會損壞器件。
• ?靜電放電（ESD）等級?：提供了人體模型和充電器件模型的ESD等級。
• ?推薦工作條件?：詳細說明了輸入電壓、輸出電壓、輸出電流和溫度等推薦工作條件。

這份文件詳細描述了LMR33610同步降壓DC/DC轉換器的技術規格、應用、設計指南和封裝信息，為使用該轉換器的工程師提供了全面的參考。
