LMR33640 SIMPLE SWITCHER 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為惡劣的工業應用提供一流的效率。該LMR33640可通過高達 36 V 的輸入驅動高達 4 A 的負載電流。LMR33640 提供高輕載效率和輸出精度。電源就緒標志和精密使能等功能為各種應用提供了靈活易用的解決方案。LMR33640 在輕負載時自動折返頻率以提高效率。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。集成和內部補償消除了許多外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。該器件的功能集旨在簡化各種終端設備的實施。該LMR33640與 LMR33610、LMR33620、LMR33630（36 V、1 A/2、A/3 A）、LMR36510（65 V、1 A）和 LMR36520（65 V、2 A）引腳兼容，完善了可擴展的 SIMPLE SWITCHER 電源系列。這最大限度地減少了與電路板布局修改相關的成本和工作量。LMR33640采用 8 引腳 HSOIC 封裝。
*附件：lmr33640.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的工業應用而配置
  • 輸入電壓范圍：3.8 V 至 36 V
  • 輸出電壓范圍：1 V 至 24 V
  • 峰值電流模式控制
  • 結溫范圍：–40°C 至 +125°C
  • 易于使用的 SOIC 封裝
• 非常適合可擴展的工業電源
  • 引腳兼容：
    • LMR33610、LMR33620 和 LMR33630（36 V、1 A、2 A 或 3 A）
    • LMR36510 和 LMR36520（65 V、1 A 或 2 A）
  • 400 kHz 和 1 MHz 頻率
  • 集成補償有助于減小解決方案尺寸、降低成本和設計復雜性
• 高效解決方案
  • 峰值效率 > 95%
  • 5 μA 的低關斷靜態電流
  • 24 μA 的低工作靜態電流
• 靈活的系統接口
  • 電源正常標志和精確使能

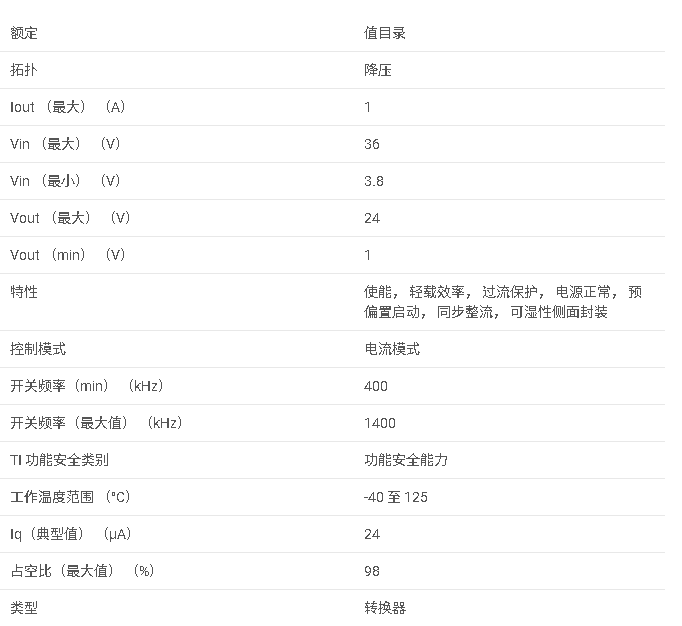

參數

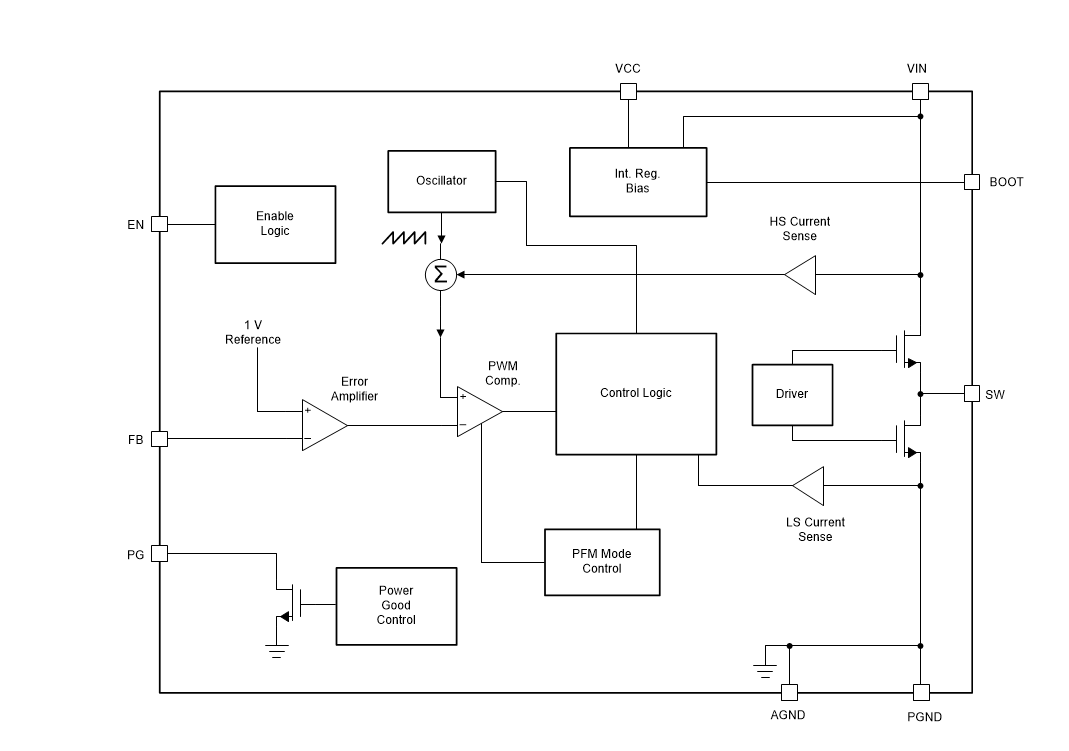

方框圖

1. 產品概述

• ?類型?：同步降壓DC/DC轉換器
• ?特點?：高效率、易于使用、配置靈活、適用于工業應用
• ?封裝?：8引腳HSOIC包裝
• ?應用?：電機驅動系統、工廠和建筑自動化系統、寬VIN DC/DC電源供應等

2. 主要特性

• ?輸入電壓范圍?：3.8V至36V
• ?輸出電壓范圍?：1V至24V
• ?輸出電流?：高達4A
• ?開關頻率?：400kHz和1MHz可選
• ?效率?：峰值效率超過95%
• ?保護功能?：熱關斷、輸入欠壓鎖定、逐周期電流限制、打嗝短路保護
• ?接口?：電源良好標志和精密使能

3. 引腳配置與功能

• ?關鍵引腳?：
  • VIN：輸入電源
  • EN：使能輸入
  • SW：開關節點
  • FB：反饋輸入
  • VCC：內部5V LDO輸出
  • BOOT：自舉電源電壓
  • PG：電源良好標志輸出
  • AGND：模擬地
  • PGND：功率地

4. 電氣特性

• ?絕對最大額定值?：規定了各引腳電壓和結溫的最大值
• ?推薦工作條件?：明確了輸入電壓、輸出電壓和輸出電流的范圍
• ?熱信息?：提供了熱阻等熱性能參數
• ?電氣特性?：包括非切換輸入電流、關機靜態電流、使能閾值電壓、內部LDO輸出電壓等詳細參數

5. 功能描述

• ?工作模式?：支持PWM和PFM自動切換，以提高輕載效率
• ?軟啟動?：具有內部軟啟動功能，防止輸出電壓過沖和大電流沖擊
• ?電流限制和短路保護?：采用逐周期電流限制和打嗝模式保護，防止過載和短路損壞
• ?熱關斷?：當結溫超過閾值時自動關斷，保護芯片免受過熱損壞
• ?電源良好標志?：當輸出電壓穩定時，電源良好標志輸出高電平，表示電源正常

6. 應用與實現

• ?典型應用?：提供了典型應用電路圖，包括輸入電容、輸出電容、電感等關鍵組件的選擇指南
• ?設計步驟?：詳細介紹了如何根據應用需求選擇合適的組件值，以實現最佳性能
• ?布局指南?：提供了PCB布局建議，以減小噪聲和干擾，提高轉換器的穩定性

7. 電源推薦

• ?輸入電源?：要求輸入電源穩定可靠，符合數據手冊中的推薦工作條件
• ?旁路電容?：推薦使用高質量陶瓷電容對關鍵引腳進行旁路，以減小噪聲和干擾

8. 文檔與支持

• ?相關文檔?：提供了應用報告、用戶指南等相關文檔的鏈接
• ?支持資源?：提到了TI E2E?支持論壇和WEBENCH? Power Designer工具，供工程師獲取設計幫助和解答疑問

9. 封裝與訂購信息

• ?封裝類型?：8引腳HSOIC封裝
• ?封裝尺寸?：詳細尺寸信息在數據手冊中提供
• ?可訂購部件號?：列出了不同封裝和溫度等級的可訂購部件號

LMR33640是一款高性能、易于使用的同步降壓DC/DC轉換器，適用于各種工業應用。其高效率、靈活的配置和完善的保護功能使其成為電機驅動系統、工廠和建筑自動化系統等領域的理想選擇。
