Analog Devices ADL5308評估板和套件配置用于評估ADL5308對數轉換器IC的運行情況。ADL5308是一款單片對數跨阻抗放大器，優化用于測量光纖系統中的低頻和寬動態范圍信號功率。對數斜率和截取點均出廠調整為標稱值，分別為200mV/十年和10pA。兩者均可通過I^2^C接口進行調整。ADI ADL5308評估板提供比較器參考和輸出連接器（具有可調遲滯）。

數據手冊：*附件：Analog Devices Inc. ADL5308評估板和套件數據手冊.pdf

特性

• 用于ADL5308的全功能評估板
• 支持外部電氣輸入或板載光電二極管 (PD)，用于光輸入
• 片上或外部PD偏置 (PDB)
• 具有可調遲滯的比較器參考和輸出連接器

必要設備

• 5VDC電源（最小輸出電流：50mA）
• 精密的源測量單元（例如Keithley 236）
• 三同軸電纜
• 三同軸轉BNC適配器（三同軸中心轉BNC中心、三同軸擴展板轉BNC擴展板、三同軸內部保護可連接到BNC擴展板或懸空）
• BNC轉SMA適配器
• 2個數字萬用表
• 示波器
• DC2026C (Linduino? One) 板（僅用于調整ADL5308的內部寄存器，出廠默認設置評估ADL5308不需要）

布局

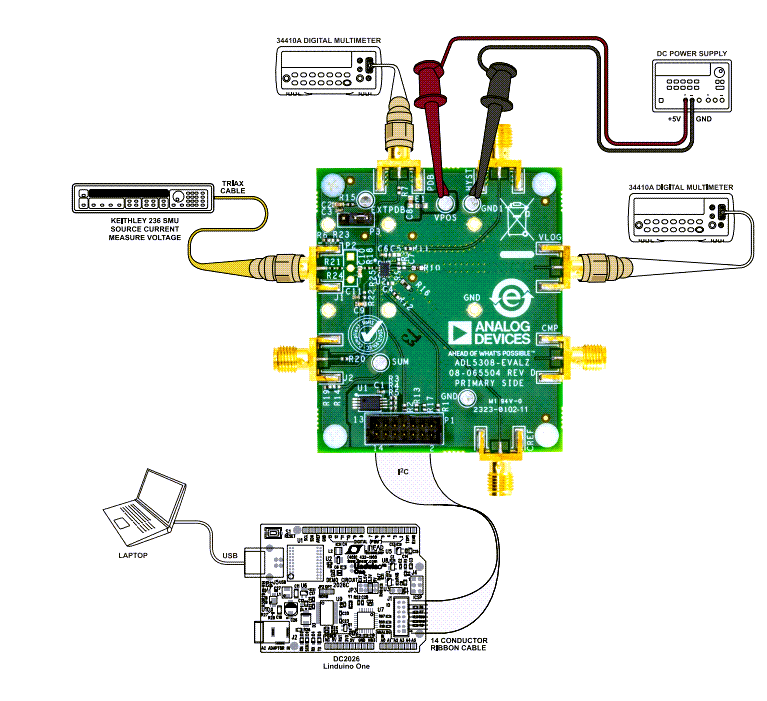

基本測試設置
