TPS562207 是一款簡單易用的 2A 同步降壓轉換器，采用 SOT563 封裝。

該器件經過優化，以最少的外部元件數量運行，并經過優化，可實現低待機電流。
*附件：tps562207.pdf

該開關模式電源 （SMPS） 器件采用 D-CAP2 模式控制，提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS562207在強制連續導通模式 （FCCM） 下工作，保持固定的開關頻率和輸出電壓紋波非常小。TPS562207 采用 6 引腳 1.6mm × 1.6mm SOT563 （DRL） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 集成 140mΩ 和 84mΩ FET 的 2A 轉換器
• 具有快速瞬態響應的 D-CAP2? 模式控制
• 輸入電壓范圍：4.3 V 至 17 V
• 輸出電壓范圍：0.804 V 至 7 V
• 強制連續導通模式
• 580kHz 開關頻率
• 低關斷電流小于 3 μA
• 2% 反饋電壓精度 （25 °C）
• 支持預偏置功能
• 逐周期超過電流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.2 ms

參數

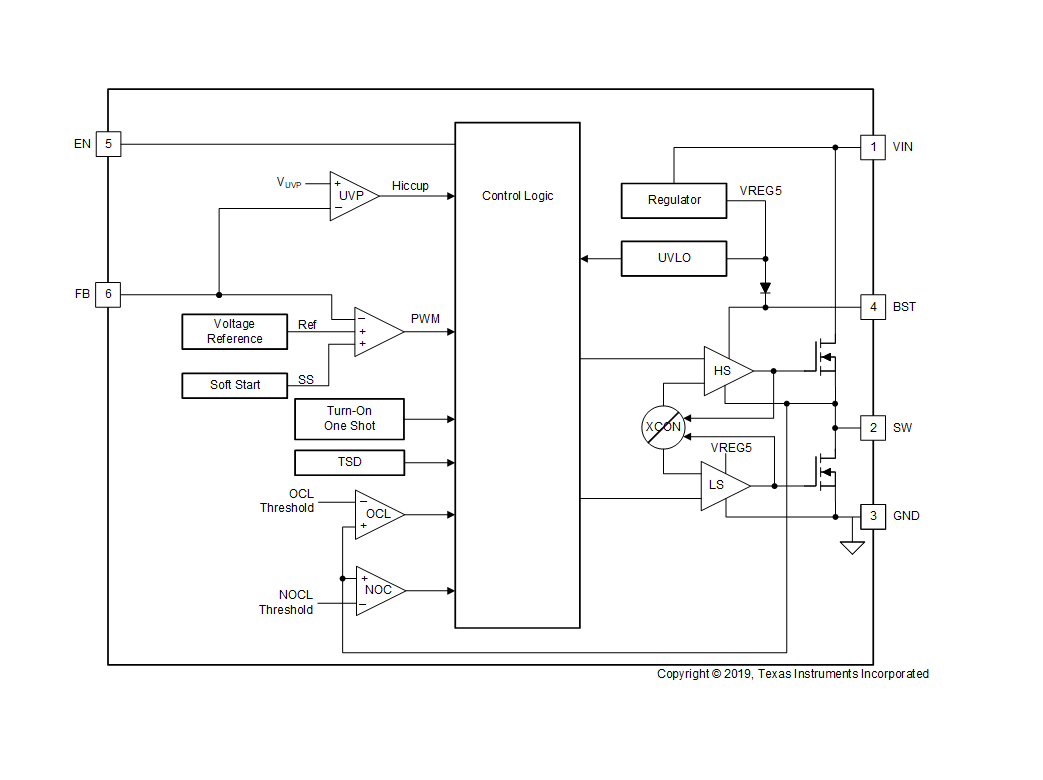

方框圖

1. 主要特性

• ?功率轉換?：2A 同步降壓轉換器，集成140mΩ和84mΩ FETs。
• ?控制模式?：采用D-CAP2?模式控制，具有快速瞬態響應。
• ?輸入電壓范圍?：4.3 V 至 17 V。
• ?輸出電壓范圍?：0.804 V 至 7 V。
• ?開關頻率?：580 kHz。
• ?低待機電流?：小于3 μA。
• ?保護特性?：逐周期過流限制、打嗝模式過流保護、非鎖定欠壓保護（UVP）和熱關斷保護（TSD）。
• ?其他特性?：固定軟啟動時間1.2 ms，支持預偏置功能。

2. 應用領域

• 數字電視電源
• 智能音箱
• 有線網絡
• 數字機頂盒（STB）
• 監控系統

3. 描述

TPS562207是一款簡單易用的2A同步降壓轉換器，采用SOT563封裝。該設備優化了外部組件數量，以實現低待機電流，并采用D-CAP2模式控制，支持低等效串聯電阻（ESR）輸出電容器，如特種聚合物和超低ESR陶瓷電容器，無需外部補償組件。

4. 封裝與尺寸

• ?封裝類型?：6引腳SOT563（DRL）
• ?尺寸?：1.60 mm × 1.60 mm

5. 引腳配置與功能

• ?VIN?：輸入電壓供應引腳。
• ?SW?：開關節點，連接高側NFET和低側NFET。
• ?GND?：接地引腳，低側功率NFET的源極終端，也是控制器電路的接地終端。
• ?BST?：高側NFET柵極驅動電路的供電輸入，需在BST和SW引腳之間連接0.1 μF電容器。
• ?EN?：使能輸入控制，高電平有效，必須上拉以啟用設備。
• ?FB?：轉換器反饋輸入，通過反饋電阻分壓器連接到輸出電壓。

6. 電氣特性

• ?供電電流?：非切換供電電流為590 μA至750 μA，關機供電電流為13 μA。
• ?邏輯閾值?：EN引腳高電平輸入電壓為1.35 V至1.6 V，低電平輸入電壓為0.8 V至1.05 V。
• ?MOSFET導通電阻?：高側開關電阻為140 mΩ，低側開關電阻為84 mΩ。
• ?過流限制?：低側FET源電流限制為2.24 A至3.14 A，低側FET漏電流限制為1.1 A。
• ?熱關斷?：熱關斷閾值溫度為160°C，滯后溫度為25°C。

7. 保護功能

• ?過流保護?：采用逐周期谷值檢測控制電路實現輸出過流限制。
• ?欠壓鎖定（UVLO）保護?：監測內部調節器電壓，低于UVLO閾值電壓時關閉設備。
• ?熱關斷保護?：監測設備溫度，超過閾值溫度時關閉設備。

8. 應用與實施

• ?設計步驟?：包括輸出電壓電阻選擇、輸出濾波器選擇、輸入電容器選擇和引導電容器選擇等。
• ?布局指南?：提供了布局的最佳實踐，以確保最佳的電氣性能和熱性能。

9. 支持資源

• ?文檔更新通知?：可通過TI官網訂閱更新。
• ?支持論壇?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。

10. 訂購信息

• ?可訂購部件號?：TPS562207DRLR
• ?封裝類型?：SOT-5X3（DRL）
• ?引腳數?：6
• ?工作溫度范圍?：-40°C至125°C

以上是對TPS562207數據手冊的總結，涵蓋了其主要特性、應用領域、描述、封裝與尺寸、引腳配置與功能、電氣特性、保護功能、應用與實施、支持資源以及訂購信息。
