LMQ61460-Q1 是一款高性能 DC-DC 同步降壓轉換器，集成了旁路電容器。借助集成的高壓側和低壓側 MOSFET，可在 3.0 V 至 36 V 的寬輸入范圍內提供高達 6 A 的輸出電流;42V 容差支持 400ms 的負載突降。該器件實現了從 dropout 的軟恢復，消除了輸出上的過沖。

該器件專為實現最低 EMI 而設計。該器件集成了偽隨機擴頻、集成旁路電容器、可調節的 SW 節點上升時間、具有低開關節點振鈴的低 EMI VQFN-HR 封裝，以及易于使用的優化引腳排列。開關頻率可在 200 kHz 和 2.2 MHz 之間同步，以避免噪聲敏感頻段。此外，可以選擇頻率以提高低工作頻率下的效率，或在高工作頻率下選擇更小的解決方案尺寸。
*附件：lmq61460-q1.pdf

自動模式可在輕負載下運行時實現頻率折返，允許僅 7 μA（典型值）的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換，以及極低的 MOSFET 導通電阻和外部偏置輸入，確保了整個負載范圍內的出色效率。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +150°C，TJ
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR25 5 類標準
  • Hotrod? 封裝最大限度地減少了開關節點振鈴
  • 內部旁路電容器可降低 EMI
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放
  • 可調開關節點上升時間
• 專為堅固耐用的汽車應用而設計
  • 支持 42V 負載突降
  • 0.4V 壓差，4A 負載（典型值）
• 所有負載下的高效功率轉換
  • 13.5V 時空載電流為 7μA 在 、3.3 伏外
  • 1mA、13.5V 時 PFM 效率為 90% 在 、5 V外
• 用于提高效率的外部偏置選項
• 引腳兼容：
  • LM61460-Q1 （36 V，6 A）

參數

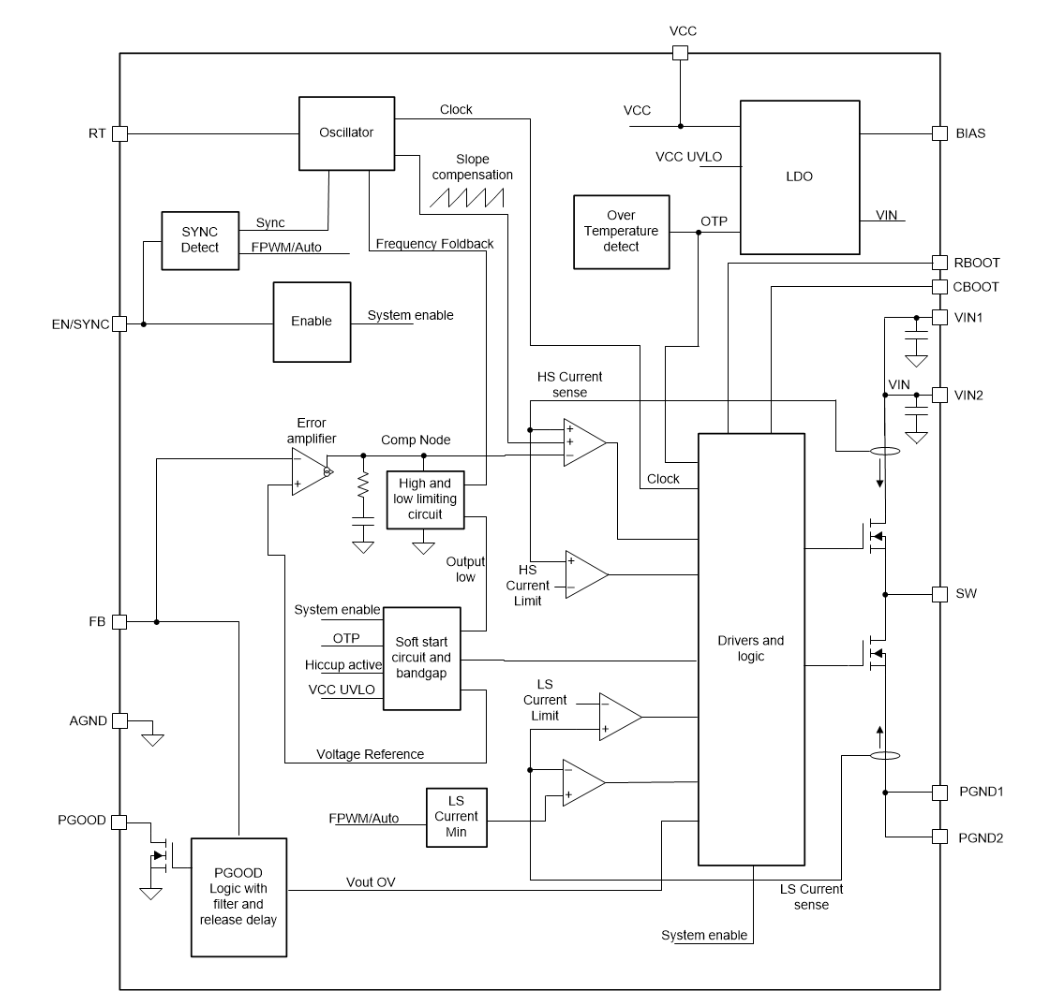

方框圖

1. 概述

LMQ61460-Q1是一款專為汽車電子應用設計的高性能、低電磁干擾（EMI）同步降壓轉換器。該轉換器具有集成的高側和低側MOSFETs，支持高達6A的輸出電流，輸入電壓范圍廣泛，從3V至36V，并具備42V的負載拋載能力。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車電子應用，溫度等級1：-40°C至+150°C。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?低EMI設計?：滿足CISPR25 class 5標準，采用多種技術降低EMI，如內部旁路電容、偽隨機擴頻、可調SW節點上升時間等。
• ?高效率?：無負載電流僅為7μA（典型值），PFM模式下1mA負載時效率可達90%。
• ?寬輸入范圍?：3V至36V，支持42V負載拋載持續400ms。
• ?熱插拔保護?：支持熱插拔，具有0.4V的壓降（典型值，4A負載）。

3. 應用

• 汽車信息娛樂和儀表板：如頭單元、媒體中心、USB充電、顯示屏等。
• 汽車ADAS和車身電子系統。

4. 封裝與尺寸

• ?封裝類型?：14引腳VQFN-HR，4.00mm x 3.50mm。

5. 電氣特性

• ?開關頻率?：可調，范圍從200kHz至2.2MHz。
• ?軟啟動?：支持軟啟動功能。
• ?熱關斷?：具備熱關斷保護功能。
• ? 欠壓鎖定（UVLO） ?：可調UVLO閾值。

6. 功能描述

• ?自動模式?：輕載時啟用頻率折返，降低功耗。
• ?無縫模式切換?：在PWM和PFM模式之間無縫切換，確保全負載范圍內的高效率。
• ?外部偏置選項?：提供外部偏置輸入，以提高效率。
• ?軟恢復?：從壓降中軟恢復，消除輸出過沖。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、反饋電阻等的選擇指南，以及布局建議。

8. 布局建議

• ?旁路電容?：在VIN引腳和PGND引腳之間連接高質量旁路電容。
• ?SW節點?：SW節點應連接到輸出電感，并盡量減少SW走線的長度和寄生電感。
• ?反饋環路?：反饋環路應遠離高電壓切換軌跡，并最好有地屏蔽。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南、布局建議等。
• TI支持資源：包括TI E2E?支持論壇，提供技術支持和社區交流。
