TPS562207S 是一款簡單易用的 2A 同步降壓轉換器，采用 SOT563 封裝。

該器件經過優化，只需最少的外部元件即可工作，并經過優化，可實現低待機電流。
*附件：tps562207s.pdf

該開關模式電源 （SMPS） 器件采用 D-CAP2 模式控制，提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS562207S 在強制連續導通模式 （FCCM） 下工作，保持固定的開關頻率，輸出電壓紋波非常小。TPS562207S 采用 6 引腳 1.6mm × 1.6mm SOT563 （DRL） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 具有集成 140mΩ 和 84mΩ FET 的 2A 轉換器
• 具有快速瞬態響應的 D-CAP2? 模式控制
• 輸入電壓范圍：4.3 V 至 17 V
• 輸出電壓范圍：0.804 V 至 7 V
• 強制連續導通模式
• 580kHz 開關頻率
• 小于 3 μA 的低關斷電流
• 1.5% 反饋電壓精度 （25°C）
• 支持預偏置啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.2 ms

參數

方框圖

1. 概述

TPS562207S是一款同步降壓轉換器，專為提供2A的輸出電流而設計，適用于4.3V至17V的輸入電壓范圍。該轉換器采用SOT563封裝，具有D-CAP2?模式控制，支持快速瞬態響應，適用于各種電源應用。

2. 主要特性

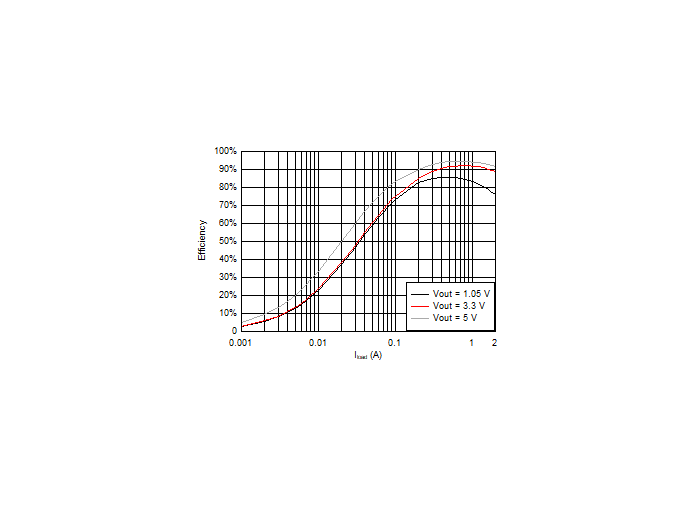

• ?高效能?：優化的設計實現了高轉換效率。
• ?寬輸入電壓范圍?：支持4.3V至17V的輸入電壓。
• ?低待機電流?：低于3μA的關斷電流，適用于低功耗應用。
• ?快速瞬態響應?：D-CAP2模式控制提供了快速的負載瞬態響應。
• ?預偏置啟動?：支持預偏置輸出電壓啟動。
• ?過流保護?：具有周期性的過流限制和打嗝模式的過流保護。
• ? 非鎖定欠壓保護（UVP） ?和?熱關斷（TSD）保護?：增強了系統的可靠性。
• ?固定軟啟動時間?：1.2ms的軟啟動時間，減少了啟動時的電流沖擊。

3. 應用

• SMPS電源供應器（如TV）
• 智能音箱
• 有線網絡設備
• 數字機頂盒（STB）
• 監控系統

4. 功能描述

• ?D-CAP2?模式控制?：結合了自適應導通時間控制和內部補償電路，支持低ESR輸出電容器，無需外部補償元件。
• ?軟啟動和預偏置軟啟動?：內部軟啟動功能限制了啟動時的電流沖擊，同時支持預偏置輸出電壓的平滑啟動。
• ?過流保護?：通過監測開關電流并在過流時采取措施來保護轉換器。
• ? 欠壓保護（UVP） ?：監測內部調節器電壓，當電壓低于閾值時關斷轉換器。
• ? 熱關斷（TSD） ?：當結溫超過閾值時自動關斷轉換器，防止過熱損壞。

5. 電氣特性

• ?最大輸出電流?：2A
• ?開關頻率?：580kHz
• ?反饋電壓準確度?：1.5%（25°C）
• ?關斷電流?：低于3μA
• ?工作溫度范圍?：-40°C至125°C

6. 封裝與尺寸

• ?封裝類型?：SOT563
• ?尺寸?：1.6mm x 1.6mm

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、反饋電阻等的選擇指南，以及布局建議。

8. 布局指南

文檔強調了PCB布局的重要性，并提供了布局建議，如輸入和輸出電容的放置、反饋電阻的位置、地線的處理等，以確保最佳性能。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南等。
• 支持資源：TI E2E?支持論壇提供技術支持和社區交流。
