TPS62868 和 TPS62869 器件均為高頻同步降壓轉換器，具有 I^2^C 接口，提供高效、自適應和高功率密度的解決方案。在中到重負載下，轉換器在 PWM 模式下運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。該器件還可以強制在 PWM 模式下運行，以實現最小的輸出電壓紋波。結合其 DCS-Control 架構，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。通過 I^2^C 接口和專用 VID 引腳，輸出電壓可快速調整，以適應負載的功耗，以適應應用不斷變化的性能需求。
*附件：tps62869.pdf

特性

• 11mΩ 和 10.5mΩ 內部功率 MOSFET
• 效率>90%（0.9V 輸出）
• DCS-Control 拓?fù)浣Y(jié)構可實現快速瞬態響應
• 動態電壓調節 （DVS） 到 I 的可用輸出電壓范圍^2^C
  • 輸出電壓范圍為 0.2V 至 0.8375V，步長為 2.5mV
  • 輸出電壓范圍為 0.4V 至 1.675V，步長為 5mV
  • 輸出電壓范圍為 0.8V 至 3.35V，步長為 10mV
• 1% 輸出電壓精度
• 2.4MHz 開關頻率
• 通過外部電阻器選擇
  • 啟動輸出電壓
  • 我^2^C 目標地址
• 按 I 選擇^2^C 接口
  • 省電模式或強制 PWM 模式
  • 輸出放電
  • 打嗝或閉鎖短路保護
  • 輸出電壓斜坡速度
• 熱預警和熱關斷
• 帶窗口比較器的電源良好指示器引腳選項
• 我^2^C 兼容接口，速度高達 3.4 Mbps
• 采用 1.5mm x 2.5mm x 1.0mm 9 引腳 QFN 封裝，間距為 0.5mm

參數

方框圖

1. 概述

TPS62869是一款高效率、高頻率（2.4MHz）的同步降壓轉換器，提供4A或6A的輸出電流能力，并具有I2C接口以實現靈活的電壓調節和監控功能。該設備適用于需要?jiǎng)討B(tài)電壓調節（DVS）的應用，如FPGA、CPU、ASIC或視頻芯片組的核心供電。

2. 主要特性

• ?高效率?：在0.9V輸出時效率超過90%。
• ?I2C接口?：支持通過I2C接口進行輸出電壓調節、模式選擇和監控。
• ?動態電壓調節?：輸出電壓可通過I2C接口在多個范圍內以不同步長進行調節。
• ?快速瞬態響應?：采用DCS-Control拓?fù)浣Y(jié)構，實現快速瞬態響應。
• ?多種保護機制?：包括過溫預警和關斷、短路保護（打嗝模式或鎖定模式）、輸出過壓和欠壓保護等。
• ?小封裝?：提供1.5mm x 2.5mm x 1.0mm的9引腳QFN封裝和更小的WCSP封裝選項。

3. 應用

• FPGA、CPU、ASIC或視頻芯片組的核心供電。
• IP網絡攝像頭。
• 固態硬盤（SSD）。
• 光學模塊。
• LPDDR5 VDDQ電源軌供電。

4. 功能描述

• ?PWM與Power Save模式?：在中等至重載條件下以PWM模式運行，輕載時自動進入Power Save模式以提高效率。
• ?強制PWM模式?：可通過I2C接口設置設備在輕載時強制以PWM模式運行，以減小輸出電壓紋波。
• ?輸出電壓調節?：通過I2C接口和VID引腳快速調整輸出電壓，以適應不斷變化的性能需求。
• ?熱管理?：具有熱預警和熱關斷功能，保護設備免受過熱損壞。
• ?短路保護?：提供打嗝模式或鎖定模式的短路保護，增強系統可靠性。

5. 電氣特性

• ?輸入電壓范圍?：2.4V至5.5V。
• ?輸出電壓范圍?：0.2V至3.35V（可調）。
• ?輸出電流?：4A（TPS62868）或6A（TPS62869）。
• ?開關頻率?：2.4MHz。
• ?效率?：在多種條件下保持高效率，特別是在輕載時通過Power Save模式提升效率。

6. 封裝與尺寸

• 提供9引腳QFN封裝（1.5mm x 2.5mm x 1.0mm）和WCSP封裝選項。

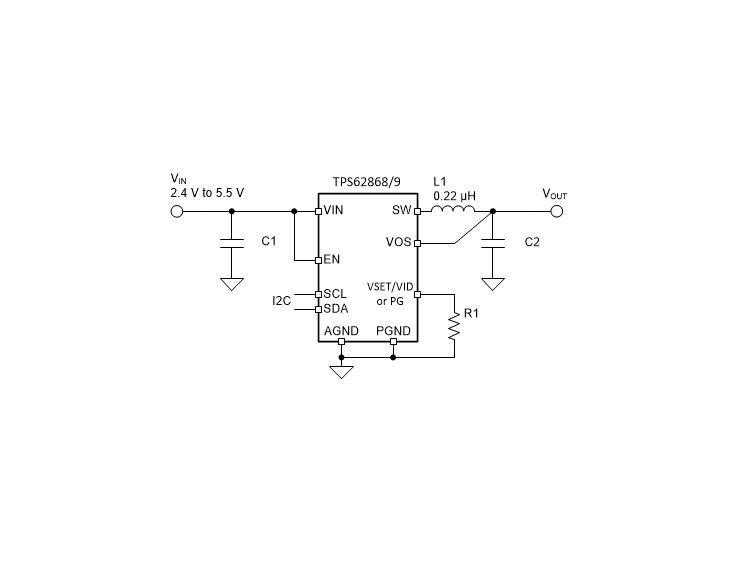

7. 典型應用電路

• 提供了典型應用電路圖，包括輸入電容、輸出電感、輸出電容等的設計指南。

8. 布局指南

• 提供了PCB布局建議，以優化電氣性能和熱性能，降低EMI。

9. 文檔與支持

• 提供了詳細的數據手冊、應用筆記、設計工具和TI E2E?支持論壇鏈接。
