Analog Devices Inc. ADAU1860/1860-1低功耗Codec帶音頻DSP是編解碼器，具有三個輸入和一個加給兩個數字信號處理器 (DSP) 的輸出。此系列編解碼器優化了低延遲，且設有可編程雙精密MAC引擎，用于最大24級均衡器。ADAU1860/1860-1編解碼器具有8個數字麥克風輸入、2個PDM輸出通道和3個差分或單端模擬輸入（可配置為麥克風或線路輸入）。ADAU1860編解碼器僅可供位于中華人民共和國（PRC）的客戶訂購。ADAU1860-1編解碼器可供PRC之外的客戶訂購。典型應用包括降噪頭戴式耳機和耳機、個人導航設備、樂器效果處理器、多媒體揚聲器系統和智能手機。

數據手冊：*附件：Analog Devices Inc. ADAU1860，1860-1低功耗Codec帶音頻DSP數據手冊.pdf

特性

• 可編程FastDSP音頻處理引擎：
  • 采樣率高達768kHz
  • 二階濾波器、限制器、音量控制和混合
• Tensilica HiFi 3z DSP內核：
  • 每周期Quad MAC：24 x 24位乘法器和64位累加器
  • 靈活的功率操作模式：24.576MHz、49.152MHz、73.728MHz和98.304MHz
  • 總內存：336kB
  • JTAG調試和跟蹤
• 低延遲、24位ADC和DAC：
  • SNR（信號通過帶A加權濾波器的ADC）：106dB
  • 綜合SNR（信號通過帶A加權濾波器的DAC和耳機）：110dB
• 可編程雙精度MAC引擎，用于最大24級的均衡器
• 串行端口采樣率：8kHz至768kHz
• 5μs組延遲 (fS =768 kHz) 模擬輸出，帶FastDSP旁路（零指令）
• 3個差分或單端模擬輸入，可配置為麥克風或線路輸入
• 8個數字麥克風輸入
• 模擬差分音頻輸出，可配置為線路輸出或耳機驅動
• 2個PDM輸出通道
• PLL支持30kHz至36MHz的任何輸入時鐘
• 4通道異步采樣率轉換器 (ASRC)
• 2個16通道串行音頻端口，支持I^2^S、左對齊、右對齊或高達TDM16 (Turbo模式下TDM12)
• 8個插值器和8個抽取器，具有靈活的路由
• 電源：
  • 數字I/O IOVDD (1.1V至1.98V)
  • 數字DVDD (0.85V至1.21V)
  • 耳機HPV DD （1.8V時典型值）
  • 耳機HPV DD _L (1.2V 至HPVDD )
• 控制/通信接口：
  • I^2^C、SPI或UART控制端口
  • 主Quad SPI (QSPI)
  • UART通信端口
• 通過QSPI閃存自啟動
• 靈活的GPIO和IRQ
• 56焊球、0.35mm腳距、2.980mm x 2.679mm WLCSP封裝
• 符合 RoHS 要求

應用

• 降噪手機、頭戴式耳機和耳機
• 藍牙?主動降噪 (ANC) 手機、耳機和耳機^^
• 個人導航設備
• 數碼相機和攝像機
• 樂器效果處理器
• 多媒體揚聲器系統
• 智能手機

帶模擬麥克風的系統框圖

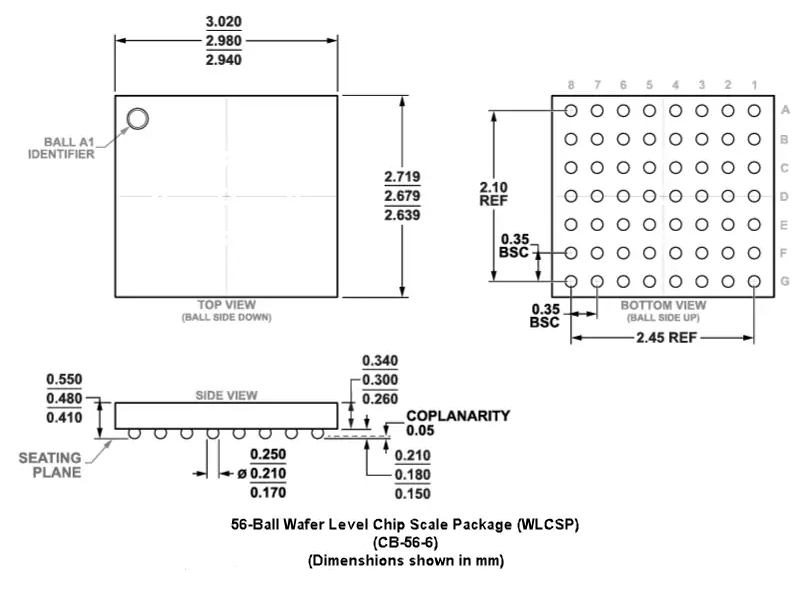

尺寸圖
