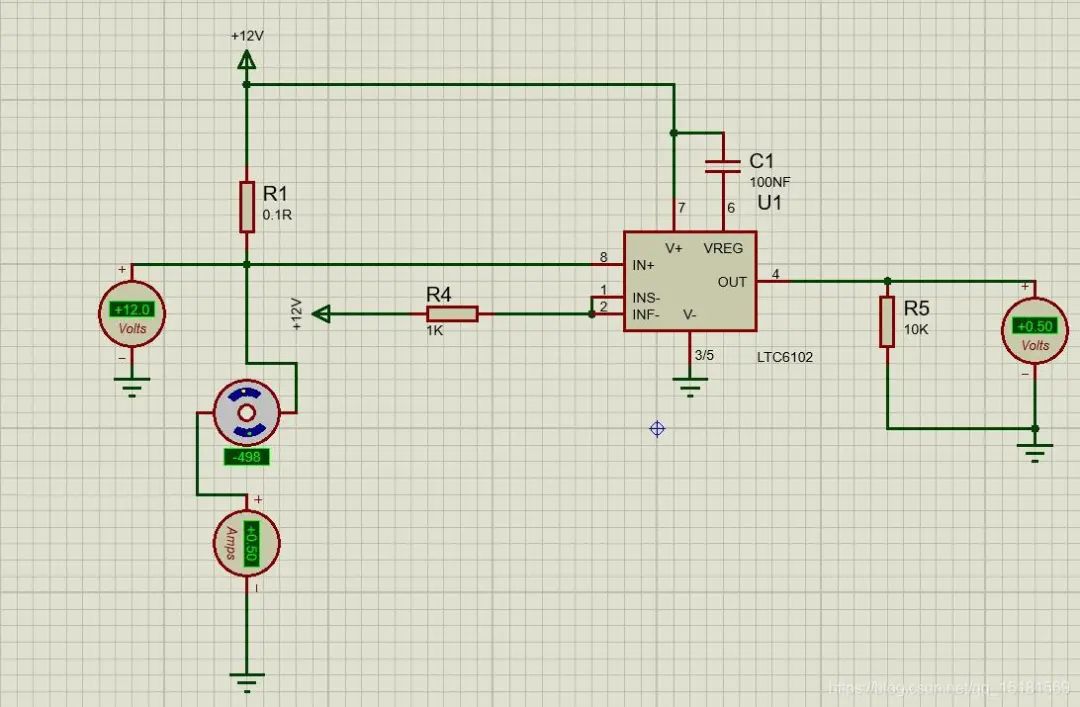

一、電路分享

二、電路詳解

電路中電流采樣主要通過電阻R1和芯片LTC6102進行

1、LTC6102簡介

LTC6102/LTC6102HV 是多功能、高壓、高邊電流檢測放大器。高電源電壓額定值使其可用于許多高端應用，而低漂移和失調則能保證其在各種工作狀況下的精度。 LTC6102-1 是 LTC6102 的一個版本，提供低功耗禁用模式以節省系統待機功耗。

LTC6102/LTC6102HV 通過外部檢測電阻 (分流電阻) 兩端的電壓來監測電流。內部電路將輸入電壓轉換為輸出電流，使得大共模電壓上的小檢測信號可以轉換為以地為基準的信號。低直流失調電壓支持使用非常小的分流電阻值和較大的增益設置電阻。結果，分流器中的功率損耗得以降低。

寬工作電源電壓和高精度使 LTC6102 成為從汽車到工業和電源管理的各種應用的理想選擇。 2V的最大輸入檢測電壓支持監測寬范圍的電流和電壓。快速響應使 LTC6102 成為負載電流警告和關斷保護控制的出色選擇。LTC6102 的所有版本均提供 8 引腳 MSOP 和3mm × 3mm DFN 封裝。

特點

■ 電源電壓范圍：

4V 至 60V， 70V 最大值 (LTC6102)

5V 至 100V， 105V 最大值 (LTC6102HV)

■ 輸入失調： ±10μV (最大值)

■ 輸入失調漂移： ±50nV/°C (最大值)

■ 快速響應： 1μs 階躍響應

■ 通過兩個電阻配置增益

■ 低輸入偏置電流： 3nA (最大值)

■ PSRR： 130dB (最小值)

■ 輸出電流最高可達 1mA

■ 工作溫度范圍： –40°C 至 125°C

■ 禁用模式 (僅限 LTC6102-1)： 1μA (最大值)

其他具體請參考手冊

1、LTC6102簡介

三、輸出電壓計算

Vout = VR1*VR5/VR4
