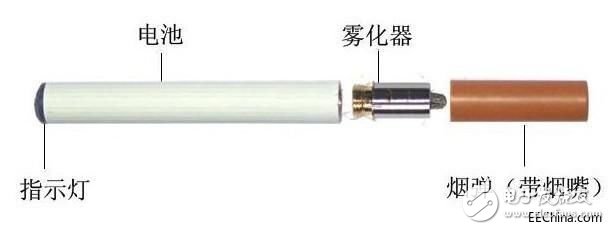

電子煙的發展大致上可以分為兩代，第一代電子煙的設計從外型上完全是模仿普通真煙的形狀，煙彈是黃色，煙體是白色。包括電池桿，霧化器和煙彈。其缺點是霧化器很容易燒斷，另外在更換煙彈的時候，容易傷害到霧化器的尖頭部位。日積月累就會完全磨壞，最后導致霧化器不出煙。

第二代電子煙一開始為了克服第一代缺點，采用了一體的設計，擴大了霧化面積，避免了長時間使用導致霧化器不出煙的問題 。但它缺點是一次性設計，霧化器和煙彈都無法反復使用，長期使用成本較高。

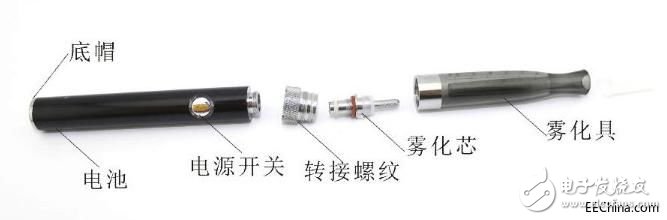

后面有出現新的設計形式的電子—萬次循環霧化器，采用不銹鋼柱形內膽，透明強化外殼設計，霧化面積更大及其效果更均勻，可觀察煙液剩余量隨時添加煙油，反復使用。大大降低了消費者的長期使用成本。

電子煙工作原理

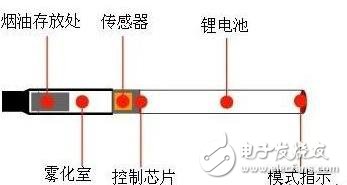

電子煙主要由氣流監測器、控制電路、霧化頭、LED、鋰電池組成。吸煙時控制芯片可監測到氣流流動，控制加熱霧化頭使發出模擬煙霧，沒有氣流流過體內部時控制芯片進入到待機狀態。

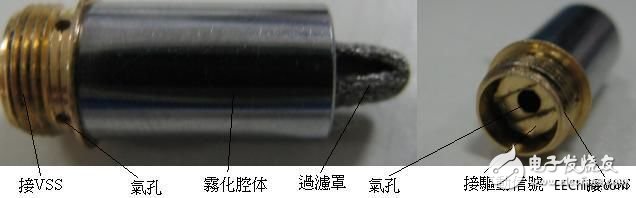

圖：霧化頭的外觀結構

外殼為不銹鋼，鍍銅部分為煙身的螺絲接口，中心為氣孔，邊沿還有氣孔。氣流從接口邊沿進入煙體，從而使煙體內部有氣流。邊沿的氣孔也可噴發出煙體。內部為加熱絲纏繞在圓柱黑色材料上，內阻約 3 歐。 接口外面與 VSS 相連，中心控制芯片的驅動芯片好。

霧化頭內部預裝有不同濃度的煙堿液，其霧化方式分為：

1）較高級的霧化方法：經超微霧化泵加壓進入霧化室，在高頻超聲波振動下霧化成 0.5-1.5um 的煙霧，在由吸入氣流組成氣溶膠，形成模擬煙霧的氣霧。臨界霧化條是用加熱的方式使用液體表面張力減低至最易霧化的程度，模擬煙霧同時也模擬普通煙霧的溫度（50-60 攝氏度）。

2）最簡單而經濟的是用發熱絲纏繞在一個柱狀耐熱材料上，加熱絲使侵潤在耐熱材料上的煙堿長生氣體。目前，市面上大部分電子煙都是采用的此種方式，也是本文我們所要介紹的方案。

通用電子煙方案分析

通用電子煙的工作流程為，當有氣流 (吸氣或呼氣) 氣流穿過嘜頭，嘜頭即產生模擬信號。嘜頭的模擬信號到達一定程度引起中斷，喚醒 MCU，隨即驅動 PMOS，加熱發熱絲噴放煙霧，并且點亮 LED。當 MCU 監測到模擬信號減弱或者消失，停止驅動 PMOS 和 LED，然后監測電池電壓，如無到達最低值則睡眠，到達最低值則閃爍 LED 進行低電壓提醒。

因為電路和 MCU 都無 LDO 穩壓，電池供電時監測電池電壓則需要基準電壓，所以電路中采用 tl431 電路提供基準電壓。

EFM8 方案介紹

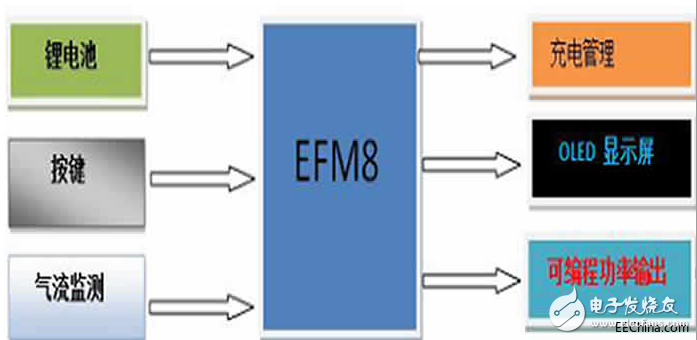

圖：EFM8 硬件方框圖

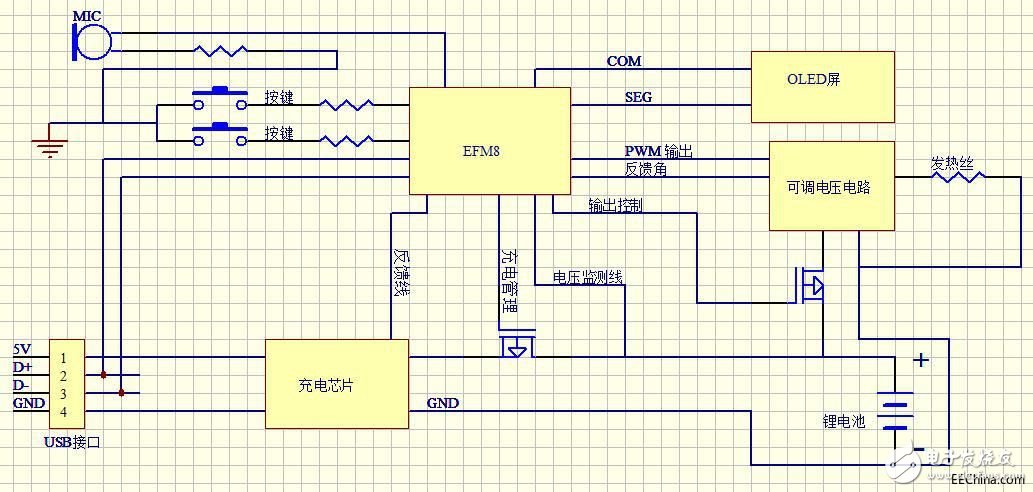

該框圖中鋰電池的電壓 3.3V~4.2V，氣流監測可用咪頭或直接使用按鍵。 框圖中 OLED 是用來顯示電池電壓以及功率狀態。另外，按鍵除了有上述氣流監測功能外，還可用來喚醒出煙和調整出煙量 (發熱絲功率)。作為主控單元 MCU，EFM8 對鋰電池過放和欠壓保護，充電過程監測和顯示，及其過充保護，短路監測等。以下是基于 EFM8 的電子煙電路原理圖。

1）也是通過嘜頭或者按鍵喚醒 EFM8。

2）喚醒后，首先進行電池電壓監測，如電池電壓正常，則根據設置值或者默認值，把 PWM 輸出到功率電路，進行選定功率輸出，并通過反饋來校準輸出功率。如電池電壓低于最低電壓值，則通過 OLED 顯示提醒。

3）可以通過按鍵調整輸出功率值。

4）USB 端口插入后進行判斷端口插入后進行判斷，決定是否對電池進行充電。

5）獨立充電 IC 進行過沖保護。

6）LED 可顯示電池電量，當前功率值。

7）在無編程功率輸出方案中，發熱絲的直接到電池，沒有線性功率輸出，滿電和低電時功率相差甚遠，導致出煙量變化太大，嚴重影響使用者口感. EFM8 方案從滿電到低電輸出功率基本一致。

8）使用者對煙霧量的敏感度不同，固定的輸出功率并不合適每一個人， EFM8 方案可讓使用者可自行設置噴發煙霧量范圍。

9）EFM8 方案無需專用充電器，手機充電器或電腦 USB 都可以對電池進行充電。

就芯片本身而言，以 EFM8SB10F8 為樣本分析：

1）ADC 精度：EFM8SB10F8 內嵌 10 bit ADC，相比其他電子煙方案中使用 8 bit ADC，在監測嘜頭氣流變化和電壓判斷上更準確。

2）電壓監測：EFM8SB10F8 有內置 LDO，無需外部提供基準電壓。

3）MCU 功耗： 使用芯片內部 RTC 時候，睡眠平均電流 《300nA。

4）MCU 封裝： QFN 封裝。
