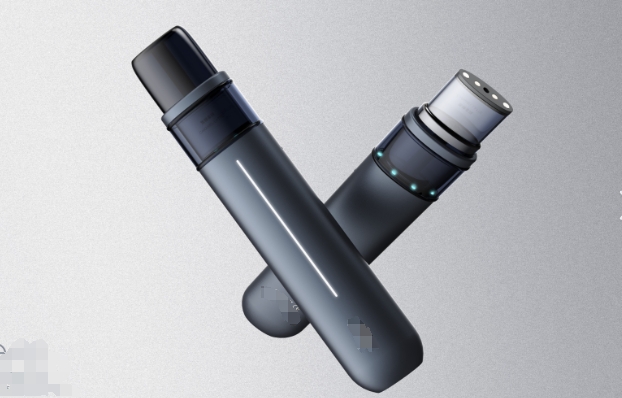

電子煙是一種新型煙草制品，由于其健康、環保和口感多樣化的特點，逐漸受到了消費者的青睞。升壓芯片作為電子煙的核心組件之一，主要作用是將輸入的電壓升高至合適的工作電壓，霍爾傳感器控制電子煙的使用狀態，以確保電子煙的正常工作。本文將詳細介紹升壓芯片、霍爾在電子煙中的應用。

一、電子煙的工作原理

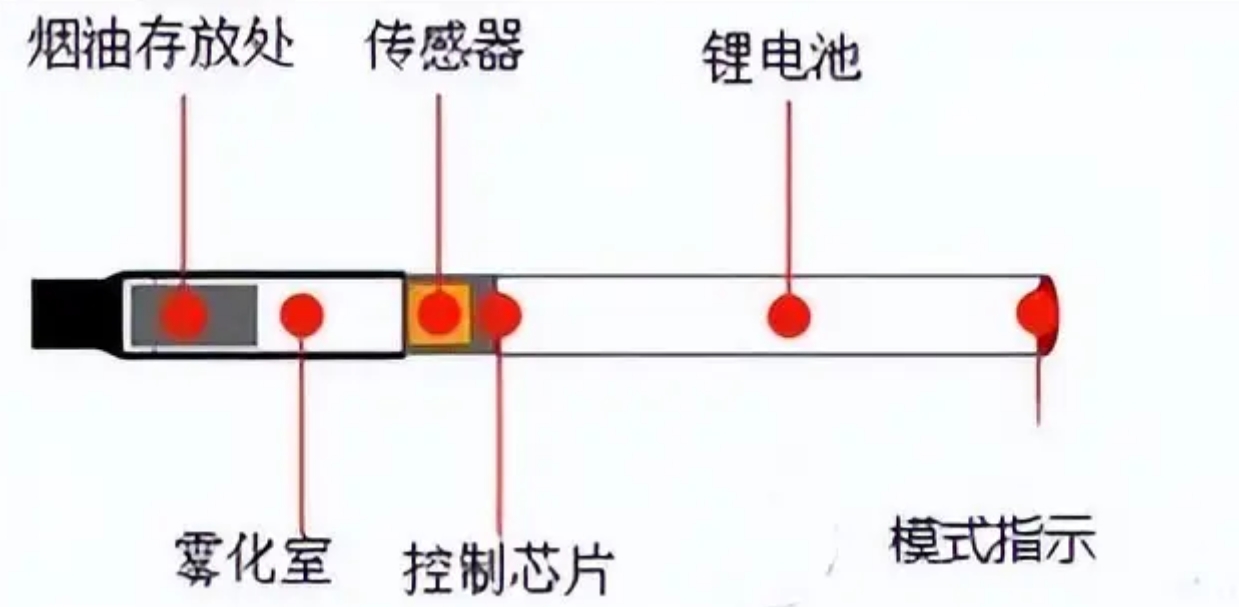

電子煙的工作原理是通過電熱絲發熱將煙油霧化成煙霧，從而讓用戶吸入。由于電子煙的電熱絲對電壓有較高的要求，因此需要使用升壓芯片將輸入的電壓升高至合適的工作電壓。同時，升壓芯片還可以提高電子煙的口感和煙霧量，使其更具吸引力。

霍爾傳感器它被安裝在電子煙具的進氣通道內，用于檢測進氣通道氣壓值的變化（即負壓程度）。通過這種方式，可以同步判斷用戶是在深吸、淺吸還是輕吸，進而控制電子煙的使用狀態。

二、FP6277在電子煙中的應用

升壓芯片是電子煙中的核心部分，它負責控制電子煙的各種功能。

1、供電：

單節鋰聚合物電池 ，電池可循環充電使用

2、LED燈顯示：

●吸煙時，燈漸亮，停止吸煙時燈漸滅。
●吸煙時間過長（超過5秒），則LED燈閃爍報警。
●吸煙頻率太快，則LED燈閃爍報警。
●低電壓提示，LED燈閃爍。
●當吸煙次數達到1500次時，清洗發熱絲。

三、升壓芯片FP6277的原理

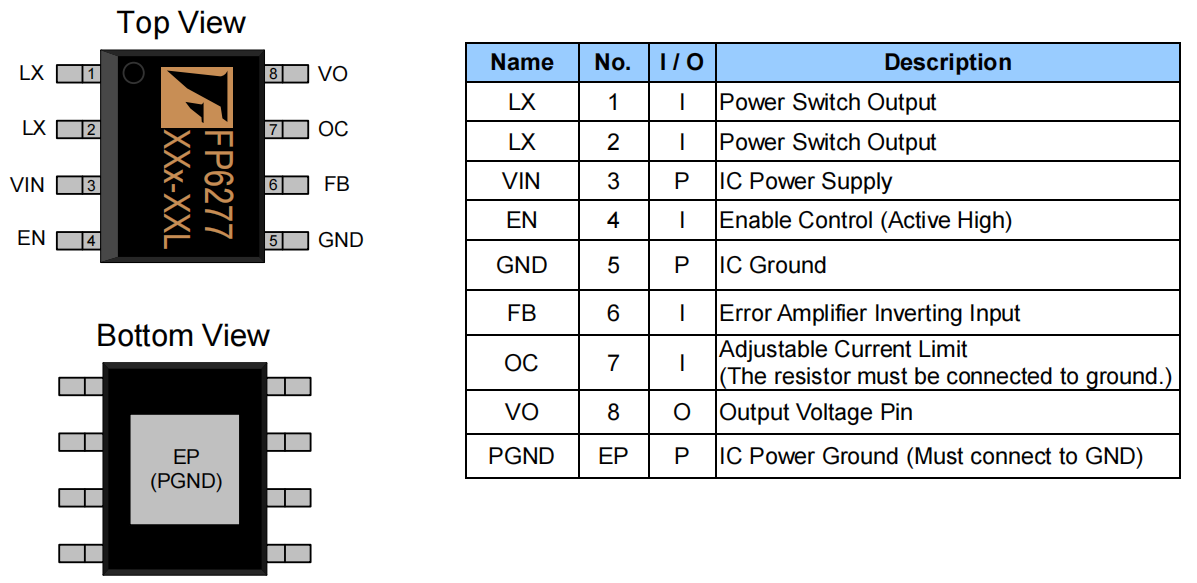

FP6277是一個具有PWM/PSM控制的電流模式升壓DC-DC轉換器。它的PWM電路內置30mΩ高側開關和30mΩ低側開關使該調節器高高效。內部補償網絡還將外部組件計數最小化到只有6個。一個內部的0.6V電壓被連接到誤差放大器的非反相輸入作為精度參考電壓。內置軟啟動功能可以減少涌電流。輸入電壓2.5V-4.5V，輸出電壓最高5.3V，輸出電流最大3A，功率可達15W，完美運用于電子煙中。靜態電流小于1uA,省電效果更好。具有過溫保護，過壓保護，過電流保護的功能。

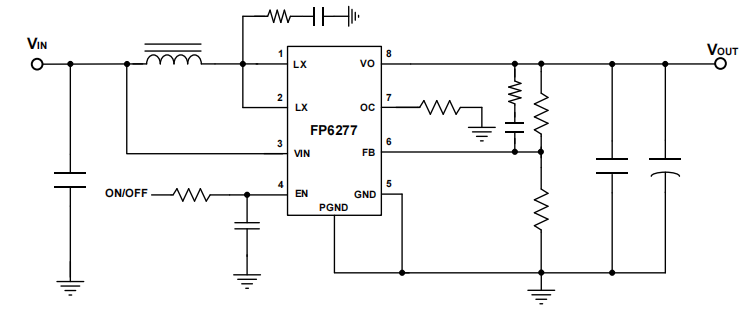

FP6277應用電路圖

FP6277外圍電路簡單，具備輸出關斷的能力，是一款同步升壓穩壓內置MOS的芯片。

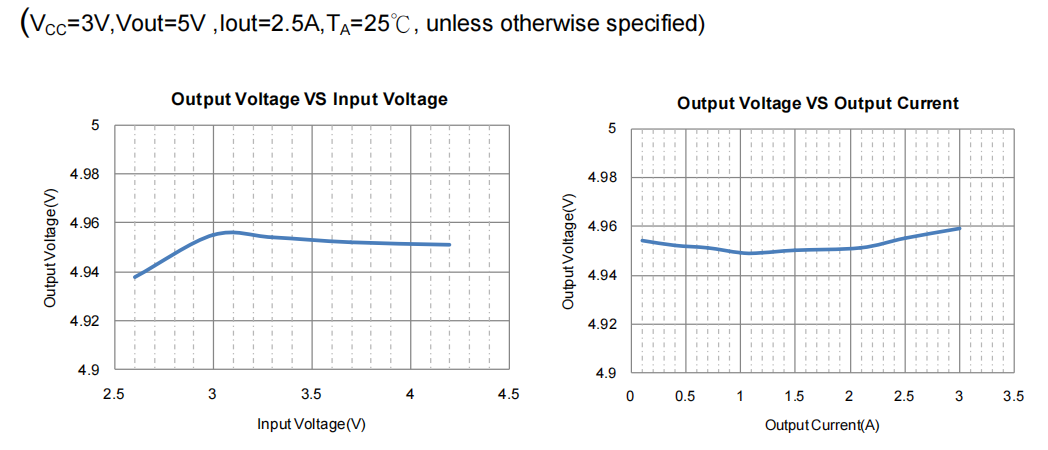

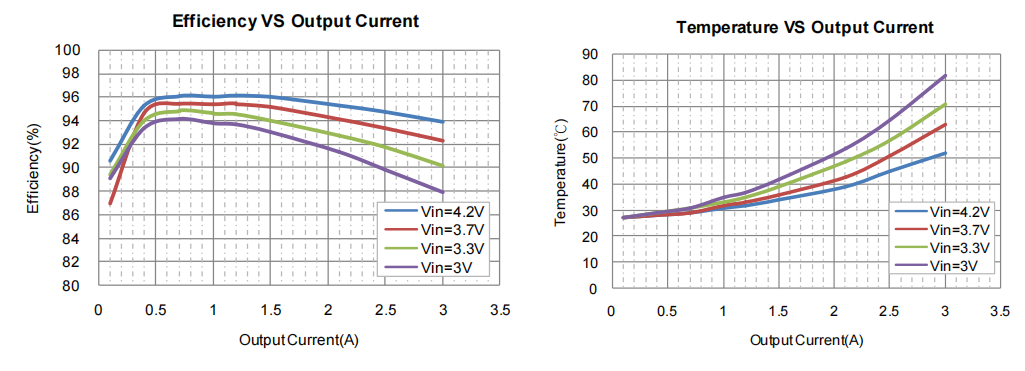

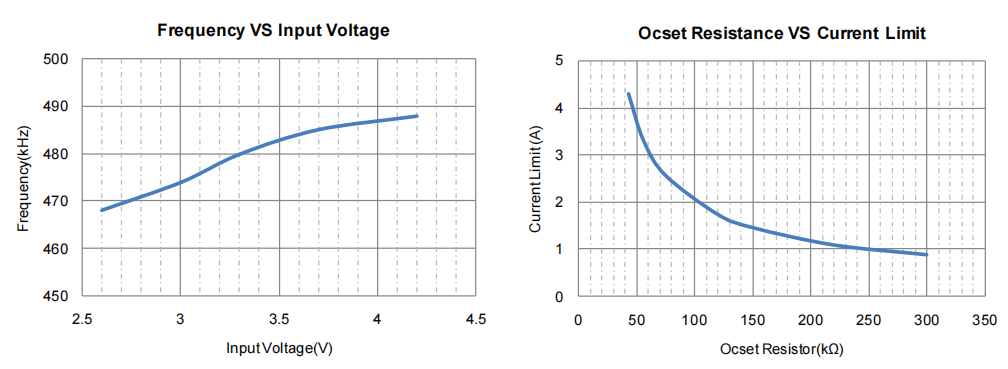

四、FP6277典型的工作特性

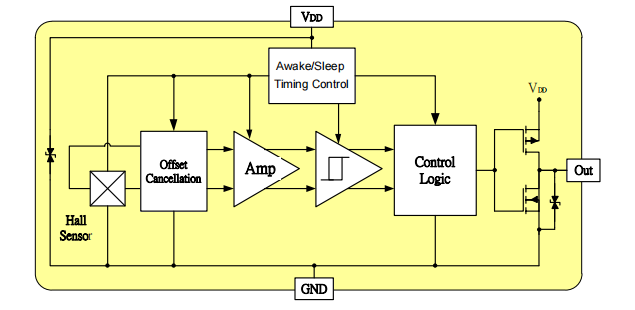

五、MH251全極低功耗霍爾應用

另外，由于電子煙體積比較小，大多數采用鋰電池供電形式，對內部器件體積和功耗提出很高的要求，為了保證電子煙長時間使用，因此對霍爾功耗的要求比較高，同時要求霍爾開關具有體積小、高靈敏度、低溫漂的特性。

一般都采用全極低功耗霍爾，全極霍爾不分極性檢測磁場，也就是說磁鐵的n,s極都可以感應工作，控制電子煙的使用狀態，提供了很多便利條件。

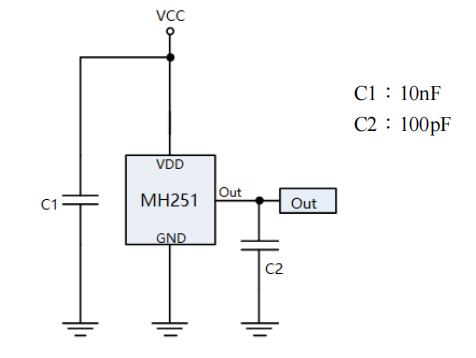

因此給大家推薦這款MH251全極低功耗霍爾。

由于電子煙是鋰電形式供電，1.8V-6V的一個電壓可以用于鋰電池供電使用，低功耗，E：85°C，K：125°C。

六、總結

由于中國煙民數量位居世界第一，電子煙作為傳統煙草的替代品在煙民中流行起來。升壓芯片FP6277采用了高效升壓電路設計，霍爾MH251開關控制電子煙狀態，外圍電路簡單高效，這些設計和功能提高了電子煙的使用體驗和功能性，同時減少對健康的影響。
升壓芯片FP6277除了在電子煙中應用外，也適用于各種產品驅動需求，如充電器、手持設備、移動電源、藍牙耳機、便捷式產品等應用領域。
以上就是電源升壓芯片FP6277、霍爾MH251在電子煙上應用方案的內容分享。
