前言：升壓芯片如何驅動風扇？“你知道風扇調速都有哪些形式嗎？
風扇調速分為兩種形式，一種是直接通過改變輸出電壓實現調速，另一種是通過升壓芯片輸出一個固定電壓給風扇驅動芯片供電，通過PWM直接調節驅動芯片實現調速。今天要介紹這兩款芯片主要適用于PWM調速這類型風扇中，這類風扇一般瓦數較大，成本較高，像我們的落地伸縮扇，或是桌面風扇，太陽能風扇，參數上都適合用FP6296,FP5207X實現功能；在直流風扇設計中，升壓芯片的作用是將電池低電壓轉換為驅動風扇電機所需的高電壓，同時確保電路穩定、安全。

FP6296與FP5207作為兩款主流升壓芯片，分別針對輕量化與高功率場景，通過差異化的技術方案，成為風扇電路中的 “能量心臟”。
本文將從參數對比、應用場景到設計優化，解析兩者在風扇電路中的差異化價值。

一、風扇基本結構

電風扇主要是由扇葉，電路板，無刷馬達電機，鋰電池等部件組成。
主要運作的部分：

1.電源管理模塊

升壓芯片（如FP6296/FP5207）：將電池或適配器的低電壓（如3.7V/5V）升壓至電機所需電壓（如12V/24V）。

2.鋰電池保護電路

防止過充、過放、短路。

3.控制電路：

PWM調速模塊：通過調節占空比控制電機轉速，實現多檔風力調節。
MCU（微控制器）：集成溫度傳感、定時開關、模式切換等智能功能。

二、芯片參數與作用

1. FP6296：輕量化風扇的續航與靜音核心

（1）基本參數

輸入電壓：DC2.5-10V

輸出電壓：12V

輸出功率：15W（單節）、30W（雙節）

保護功能：輸入限流、堵轉過流保護

封裝類型：SOP - 8L（內置 MOS）

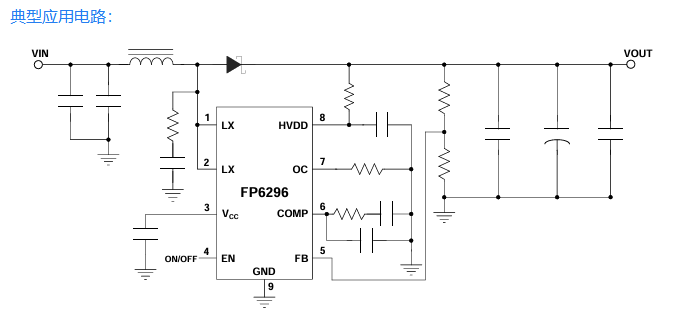

芯片腳位及封裝圖/應用電路圖：

（2）電路中的作用

電壓轉換：將鋰電池的 3.7V/7.4V 升壓至 12V，驅動無刷電機運轉。

功耗優化：0.1μA 待機電流，延長臺式桌面風扇的續航時間。

靜音設計：軟啟動功能消除電機啟動噪音，適配臥室、辦公室場景。

安全防護：內置限流保護，防止電機堵轉或短路損壞電路

2.FP5207：高功率風扇的穩定動力源

（1）風扇應用時基本參數

輸入電壓：3.7V（單節電池）、7.4V（雙節電池）

輸出電壓：12V（外置MOS輸出可配合MOS大小調整）

輸出功率：30W，極值36W（單節）、100W，極值120W（雙節）

保護功能：輸入限流、堵轉過流保護

封裝類型：SOP - 8L（外置 MOS，靈活擴展）

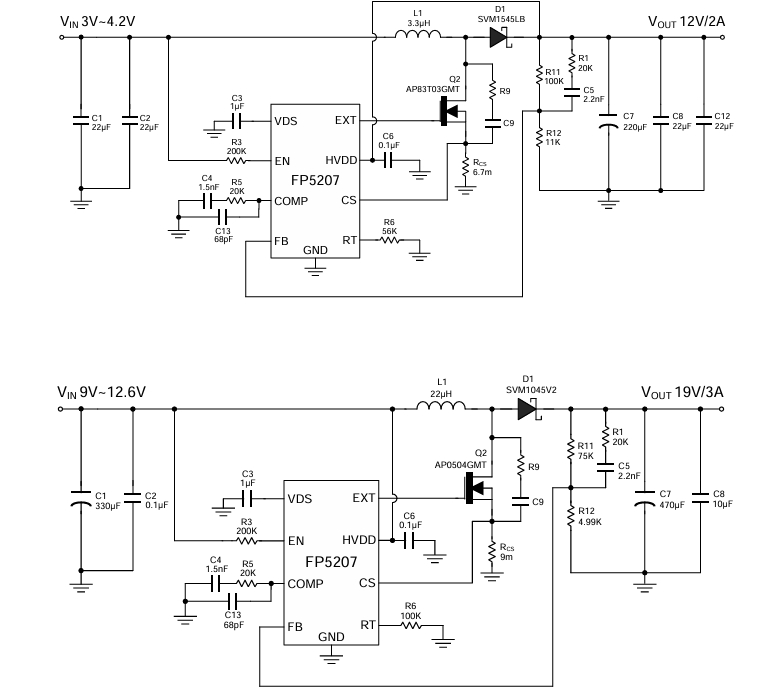

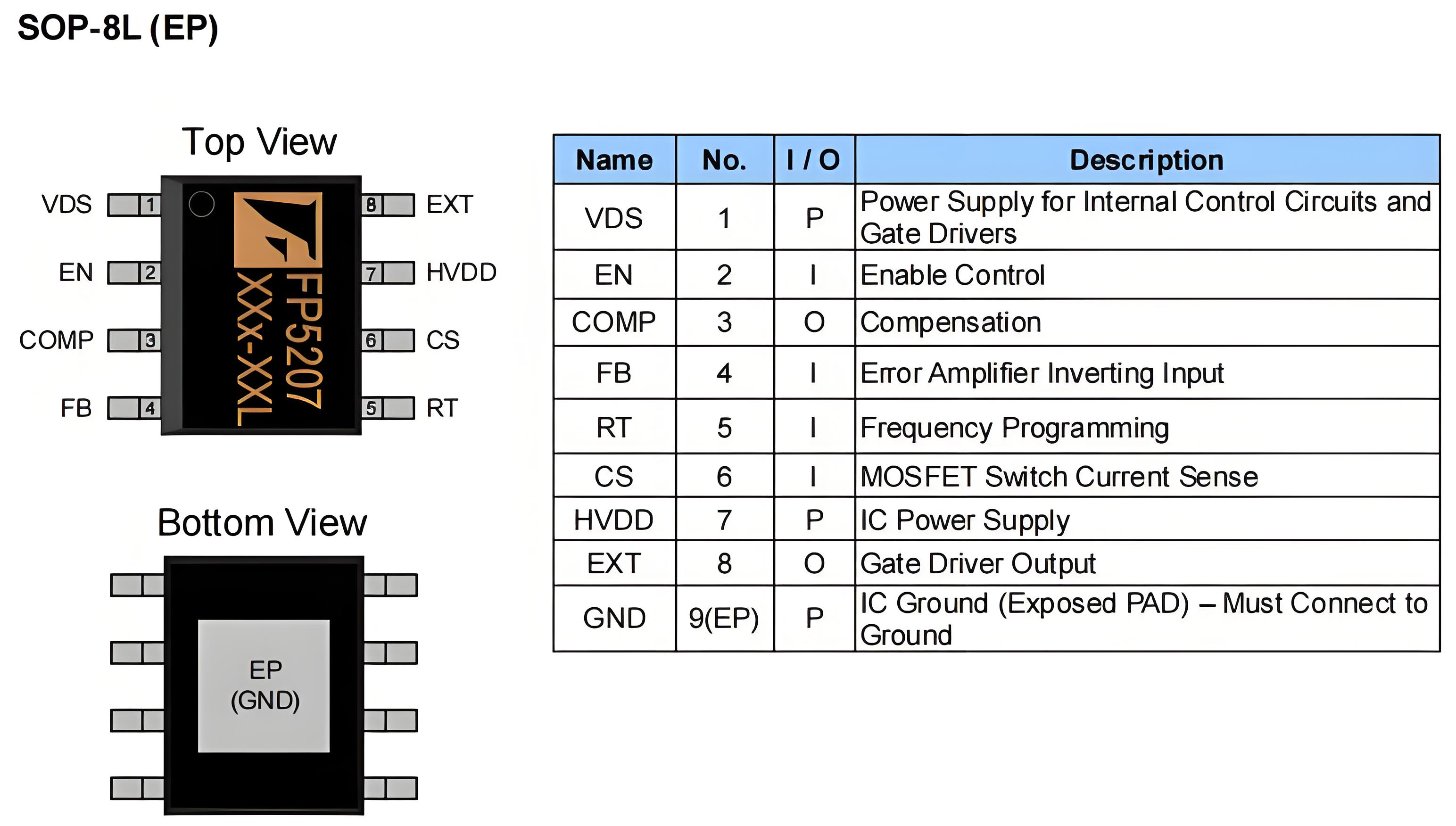

芯片腳位及封裝圖/應用電路圖：

（2）電路中的作用

高壓驅動：支持 100W 輸出，驅動大尺寸扇葉或渦輪風扇。

復雜環境適配：寬輸入電壓（2.8V - 24V），兼容車載電源或太陽能供電。

抗干擾設計：外置 MOS 管增強散熱能力，避免高負載下芯片過熱。

精準保護：可調過流閾值，防止電機堵轉或電壓波動導致故障。

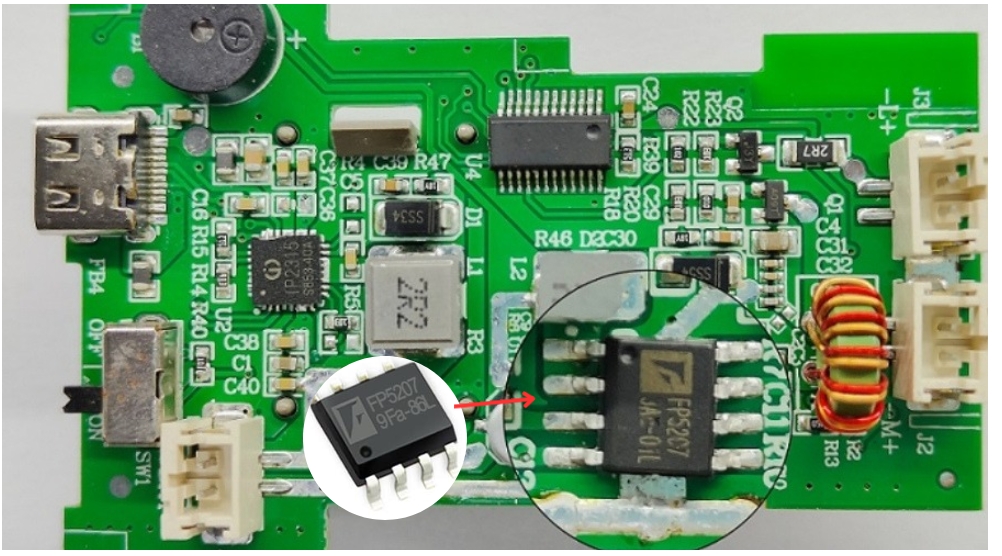

FP5207在PCB板中的位置：

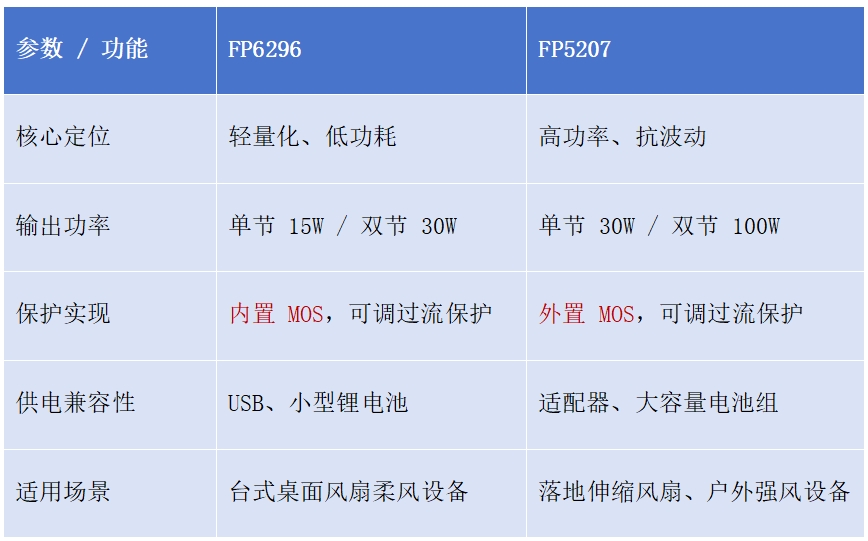

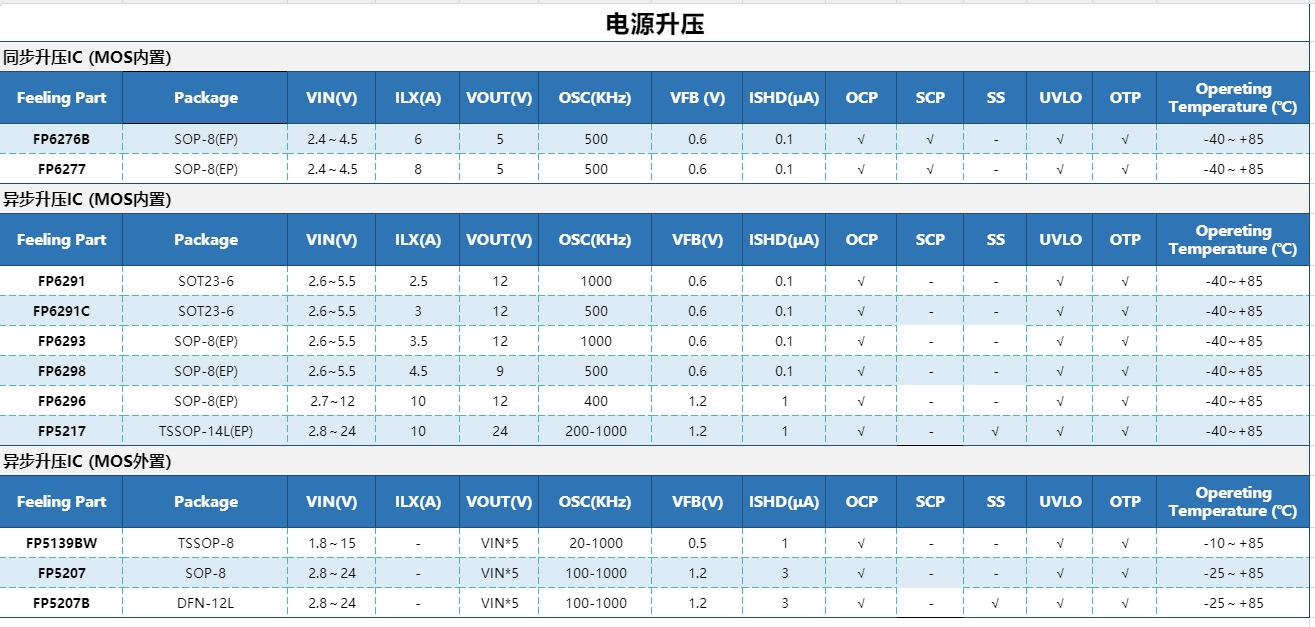

3.參數對比：輕量化 vs 高性能

三、選型策略

1、選 FP6296：需輕便、靜音、長續航的場景（如臺式桌面風扇），其內置MOS可簡化外圍，布板方便，體積小。
2、選 FP5207：需高功率、抗干擾的場景（如落地伸縮風扇、戶外強風設備，外置 MOS 提供更強的擴展性與可靠性。
3、設計要點：

FP6296：優化 PCB 布局，搭配小體積電感（4.7μH），壓縮整體尺寸。

FP5207：外置 MOS 管，可做大功率，并強化散熱設計（銅箔鋪地 + 散熱片）。
