RSA4081系列是一款支持高工作電壓、寬共模輸入電壓范圍的集成電流檢測芯片，工作電壓支持5.0V至100V，共模輸入電壓范圍亦支持5.0V至100V；可以很好應對24V、48V母線電壓系統的電流采集應用。

RSA4081系列提供20、50、60、100四種固定增益，增益誤差低至0.5%，以使其能滿足更多的應用場景和電流采集精度。其他主要參數特性如下：

? 增益帶寬(GBP)：180KHz；

? 低輸入失調電壓(Vos)：100μV；

? 低輸入偏置電流(IB)：4μA；

? 低功耗(Iq)：160μA(Full Tem. Max)；

? 高電源紋波抑制比(PSRR)：135dB

? 高共模抑制比(CMRR)：140dB

? 容性負載能力；500pF

? 擴展級工業溫度范圍：-40°C ~ 125°C。

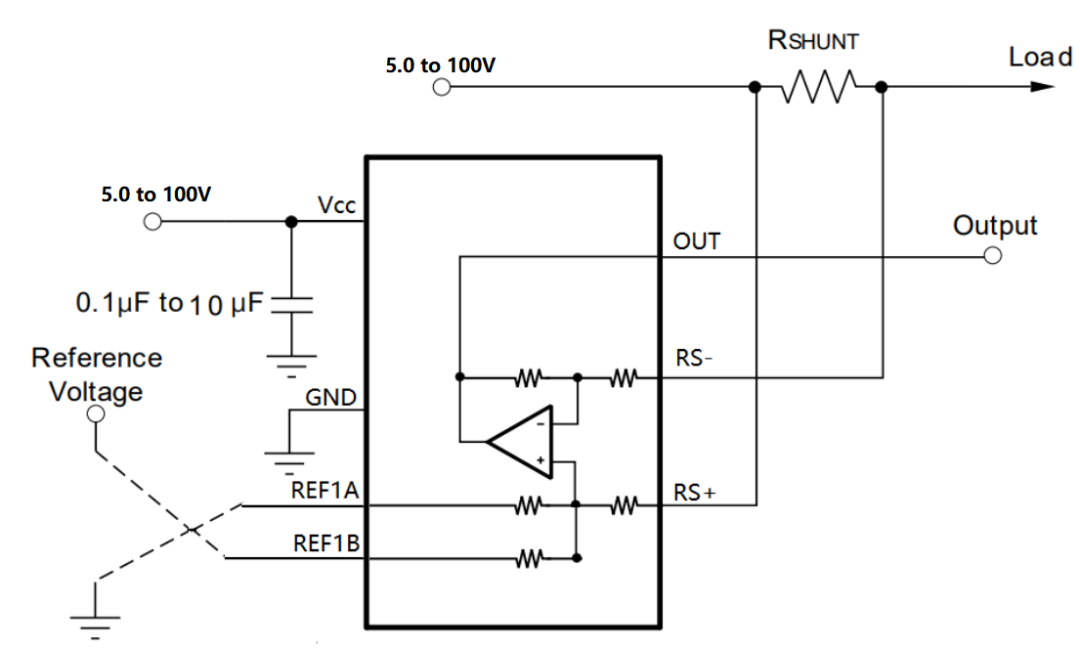

RSA4081典型應用電路

注：REF1A、REF1B可以短接在一起提供參考電壓，也可以REF1A給參考電壓、REF1B接GND，借助內部電阻分壓。

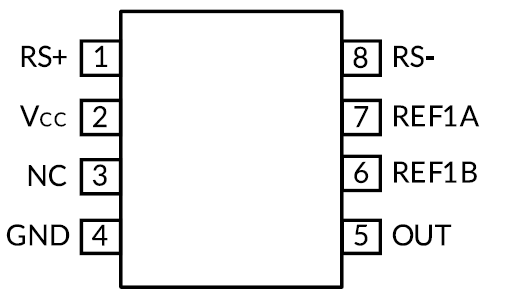

RSA4081封裝和管腳定義

潤石科技集成電流檢測產品家族

注：RSA4080無外部基準電壓輸入，RSA4081提供外部基準電壓輸入功能。

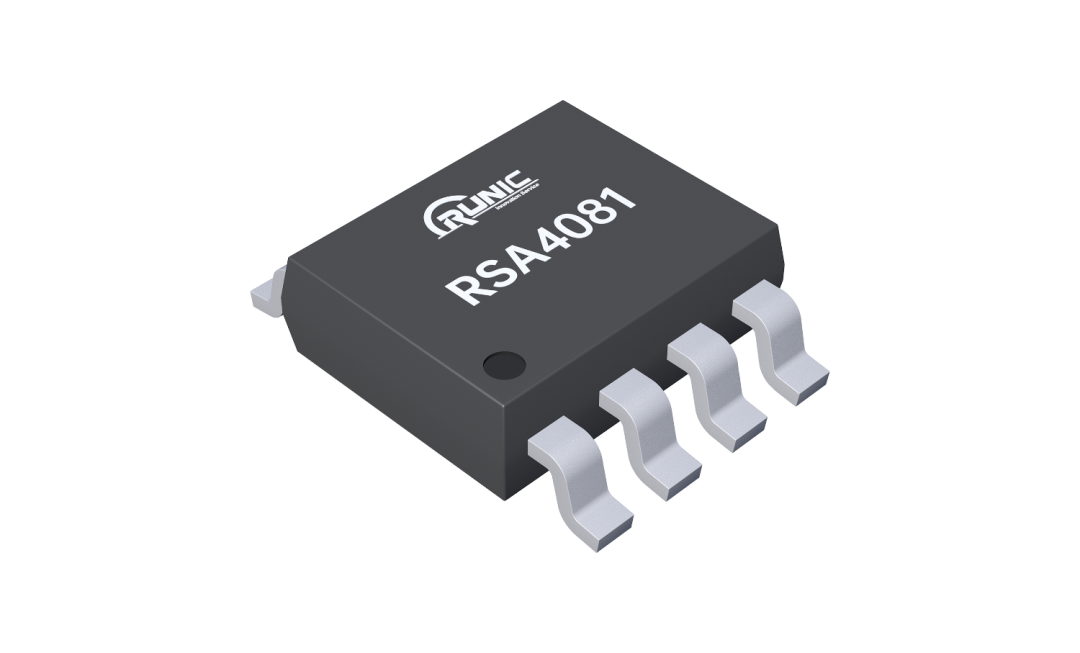

RSA4081提供SOP8標準封裝，歡迎各界工程師朋友索樣評測。
