本教程使用零知標準板（STM32F103RBT6）通過I2C驅動ICM20948九軸傳感器，實現姿態解算，并通過串口將數據實時發送至VOFA+上位機進行3D可視化。代碼基于開源庫修改優化，適合嵌入式及物聯網開發者。在基礎驅動上新增 本教程使用零知標準板（STM32F103RBT6）通過I2C驅動ICM20948九軸傳感器，實現姿態解算，并通過串口將數據實時發送至VOFA+上位機進行3D可視化。代碼基于開源庫修改優化，適合嵌入式及物聯網開發者。在基礎驅動上新增濾波參數優化，重點解決yaw值漂移問題，提供完整的參數調優方案和效果對比。，重點解決yaw值漂移問題，提供完整的參數調優方案和效果對比。

一、硬件準備

1.硬件清單

零知標準板（主控STM32F103RBT6）

ICM20948九軸傳感器模塊

USB轉串口模塊（用于調試和數據傳輸）

杜邦線若干

2.接線方式

硬件連接圖

連接實物圖

注意：確保I2C引腳正確，避免接反導致芯片損壞。

二、軟件環境搭建

開發環境

零知 IDE + 零知開發板支持包

所需庫文件:

AHRSAlgorithms.cpp（姿態解算庫）

ICM20948.cpp（傳感器驅動庫）

庫文件關鍵功能

AHRSAlgorithms.cpp

Madgwick/Mahony濾波算法

四元數實時輸出getQ()

參數可調：Kp、Ki、beta

ICM20948.cpp

I2C通信底層驅動

自動量程配置（加速度計±2/4/8/16g，陀螺儀±250/500/1000/2000dps）

磁力計初始化initAK09916()

校準函數calibrateICM20948()

三、核心代碼實現

主程序框架

((ICM20948_VOFA.ino))

/* ICM20948完整優化代碼 */
#include "AHRSAlgorithms.h"
#include "ICM20948.h"

#define AHRS true
#define SerialDebug true

int myLed = LED_BUILTIN;
ICM20948 myIMU;

void setup() {
  pinMode(myLed, OUTPUT);
  digitalWrite(myLed, HIGH);

  Serial.begin(115200);
  Wire.begin();

  // 初始化與自檢
  if(myIMU.begin()) {
    Serial.println("ICM20948初始化成功");

    // 執行兩級校準
    myIMU.calibrateICM20948(myIMU.gyroBias, myIMU.accelBias);
    float magBias[3], magScale[3];
    myIMU.magCalICM20948(magBias, magScale);

    // 設置優化分辨率
    myIMU.getAres();
    myIMU.getGres();
    myIMU.getMres();
  } else {
    Serial.println("傳感器初始化失敗!");
    while(1);
  }
}

void loop() {
  // 數據讀取
  if (myIMU.readByte(ICM20948_ADDRESS, INT_STATUS_1) & 0x01) {
    myIMU.readAccelData(myIMU.accelCount);
    myIMU.readGyroData(myIMU.gyroCount);
    myIMU.readMagData(myIMU.magCount);

    // 單位轉換
    myIMU.ax = (float)myIMU.accelCount[0] * myIMU.aRes;
    myIMU.ay = (float)myIMU.accelCount[1] * myIMU.aRes;
    myIMU.az = (float)myIMU.accelCount[2] * myIMU.aRes;
    myIMU.gx = (float)myIMU.gyroCount[0] * myIMU.gRes;
    myIMU.gy = (float)myIMU.gyroCount[1] * myIMU.gRes;
    myIMU.gz = (float)myIMU.gyroCount[2] * myIMU.gRes;
    myIMU.mx = (float)myIMU.magCount[0] * myIMU.mRes - myIMU.magBias[0];
    myIMU.my = (float)myIMU.magCount[1] * myIMU.mRes - myIMU.magBias[1];
    myIMU.mz = (float)myIMU.magCount[2] * myIMU.mRes - myIMU.magBias[2];
  }

  // 更新時間基準
  myIMU.updateTime();

  // 姿態解算（使用優化參數）
  MahonyQuaternionUpdate(
    myIMU.ax, myIMU.ay, myIMU.az,
    myIMU.gx * DEG_TO_RAD,
    myIMU.gy * DEG_TO_RAD,
    myIMU.gz * DEG_TO_RAD,
    myIMU.my, myIMU.mx, myIMU.mz, // 軸序修正
    myIMU.deltat
  );

  // 轉換為歐拉角
  const float* q = getQ();
  myIMU.yaw   = atan2(2.0f*(q[1]*q[2] + q[0]*q[3]),
                   q[0]*q[0] + q[1]*q[1] - q[2]*q[2] - q[3]*q[3]) * RAD_TO_DEG;
  myIMU.pitch = -asin(2.0f*(q[1]*q[3] - q[0]*q[2])) * RAD_TO_DEG;
  myIMU.roll  = atan2(2.0f*(q[0]*q[1] + q[2]*q[3]),
                   q[0]*q[0] - q[1]*q[1] - q[2]*q[2] + q[3]*q[3]) * RAD_TO_DEG;

  // 發送到VOFA+
  Serial.print(myIMU.yaw, 1);   // yaw
  Serial.print(",");
  Serial.print(myIMU.pitch, 1); // pitch
  Serial.print(",");
  Serial.println(myIMU.roll, 1);// roll

  delay(10); // 100Hz輸出
}

關鍵配置修改 關鍵配置修改

在ICM20948.cpp中調整量程（根據應用需求）：

// 加速度計量程 (AFS_2G/AFS_4G/AFS_8G/AFS_16G)
void ICM20948::getAres()
{
  switch (Ascale)
  {
    // Possible accelerometer scales (and their register bit settings) are:
    // 2 Gs (00), 4 Gs (01), 8 Gs (10), and 16 Gs  (11).
    // Here's a bit of an algorith to calculate DPS/(ADC tick) based on that
    // 2-bit value:
    case AFS_2G:
      aRes = 2.0f / 32768.0f;
      break;
    case AFS_4G:
      aRes = 4.0f / 32768.0f;
      break;
    case AFS_8G:
      aRes = 8.0f / 32768.0f;
      break;
    case AFS_16G:
      aRes = 16.0f / 32768.0f;
      break;
  }
}

// 陀螺儀量程 (GFS_250DPS/GFS_500DPS/GFS_1000DPS/GFS_2000DPS)
void ICM20948::getGres()
{
  switch (Gscale)
  {
    // Possible gyro scales (and their register bit settings) are:
    // 250 DPS (00), 500 DPS (01), 1000 DPS (10), and 2000 DPS (11).
    // Here's a bit of an algorith to calculate DPS/(ADC tick) based on that
    // 2-bit value:
    case GFS_250DPS:
      gRes = 250.0f / 32768.0f;
      break;
    case GFS_500DPS:
      gRes = 500.0f / 32768.0f;
      break;
    case GFS_1000DPS:
      gRes = 1000.0f / 32768.0f;
      break;
    case GFS_2000DPS:
      gRes = 2000.0f / 32768.0f;
      break;
  }
}

四、VOFA+上位機配置

數據協議設置

選擇FireWater協議

格式：q0, q1, q2（逗號分隔+換行符）

波特率：115200

控件添加

3D立方體：顯示實時姿態、綁定四元數數據通道、設置模型縮放比例

波形圖：各軸角速度/加速度

儀表盤：顯示偏航角（Yaw）

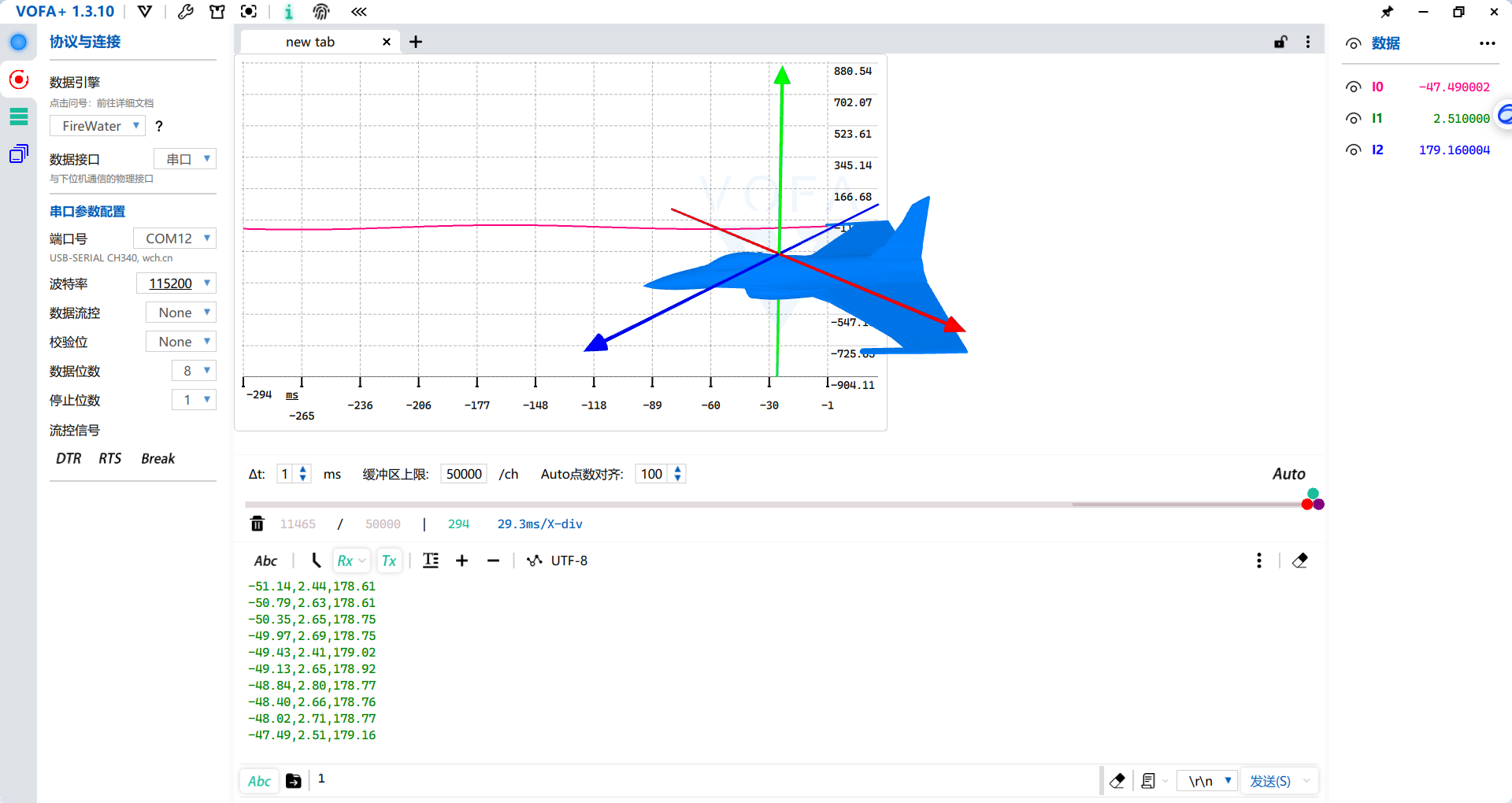

界面效果

實時顯示傳感器3D姿態及運動波形

五、濾波參數優化與動態效果對比

1.傳感器校準

float gyroBias[3], accelBias[3];
IMU.calibrateICM20948(gyroBias, accelBias); // 上電時執行一次

2.問題現象

使用默認參數(Kp=10.0, Ki=0.0)時，VOFA+顯示yaw值持續漂移（約2-5°/s），動態運動時零漂明顯

3.優化方案：

在AHRSAlgorithms.h中調整Mahony濾波參數：

// 原參數（漂移明顯）
// #define Kp 2.0f * 5.0f
// #define Ki 0.0f

// 優化參數（大幅改善漂移）
#define Kp 3.0f    // 降低比例增益，減少高頻噪聲響應
#define Ki 0.1f   // 降低積分增益，抑制累積誤差

效果對比：

4.優化后效果

參數調整原理：

Kp過高：對加速度計噪聲敏感，導致高頻抖動

Ki過高：積分累積誤差引起零漂

黃金比例：Kp/Ki ≈ 20-30時平衡動態響應與穩定性

六、效果演示

靜態測試

傳感器平放時，VOFA+顯示俯仰角/橫滾角接近0°

Z軸加速度≈9.8 m/s2

動態測試

旋轉開發板，3D模型同步跟隨

快速晃動時波形圖顯示各軸加速度變化

演示視頻： https://live.csdn.net/v/480172?spm=1001.2014.3001.5501

輸出速率調優

ICM20948原始數據輸出率約100Hz(10ms/次)

當delt_t=60ms時，姿態解算循環(16.7Hz)與傳感器更新周期不同步

導致部分?jǐn)?shù)據幀被重復使用或跳過

完整工程代碼

百度網盤獲取完整工程文件，鏈接如下:

https://pan.baidu.com/s/11tr8XJvNrNernqwK1zA9Mw?pwd=pbxd

七、效果驗證與結論

測試結果

結論：

通過調整Kp/Ki比例可有效抑制yaw漂移

磁力計軸序修正提升方位角精度

VOFA+可視化提供直觀參數調優依據

三階段校準確保全溫度范圍穩定性

?(●'?'●)
