簡介

本教程基于零知標準板（主控芯片STM32F103RBT6），演示如何通過MAX31865模塊讀取三線制PT100鉑電阻溫度，并通過I2C OLED實時顯示溫度值和電阻值。重點包含硬件接線配置、三線制PT100的特殊跳線修改，以及完整的代碼解析。文中還將解析PT100的溫度計算原理，并展示實際運行效果。

一、硬件簡介

1.MAX31865模塊

MAX31865是專用于RTD（電阻溫度檢測器）的信號調理芯片，支持2/3/4線制PT100/PT1000傳感器。其內置ADC可將鉑電阻的阻值變化轉換為數字信號，并通過SPI接口與主控通信。關鍵特性：

15位分辨率

支持自動誤差補償

可配置參考電阻（Rref）

2.PT100鉑電阻

PT100是一種基于鉑材料的溫度傳感器，0℃時阻值為100Ω，溫度系數為0.385Ω/℃。其阻值與溫度的關系可通過以下方式計算：

線性近似公式（適用于0~100℃）：

其中R0=100Ω，α=0.00385，T為溫度（℃）。

精確計算（使用Callendar-Van Dusen方程）：

（適用于-200℃~850℃）

MAX31865的溫度計算
芯片內部通過測量RTD電阻與參考電阻（Rref）的比例，結合查表法或公式計算實際溫度值。本代碼中調用max.temperature()函數即自動完成此過程。

二、硬件準備

1.所需材料

零知標準板（STM32F103RBT6）

MAX31865模塊（支持三線制PT100）

三線制PT100傳感器

0.96寸I2C OLED顯示屏（SSD1306驅動）

杜邦線若干

2.MAX31865跳線修改

三線制PT100必須修改模塊電路板跳線！

找到MAX31865模塊上的Rref電阻附近的兩個跳線（標記為2和4的焊盤）。

切斷Rref正上方左側的跳線（即斷開焊盤2的連接，保留焊盤3并短接），模塊使用三線制模式。采用三線PT100，其接法如下

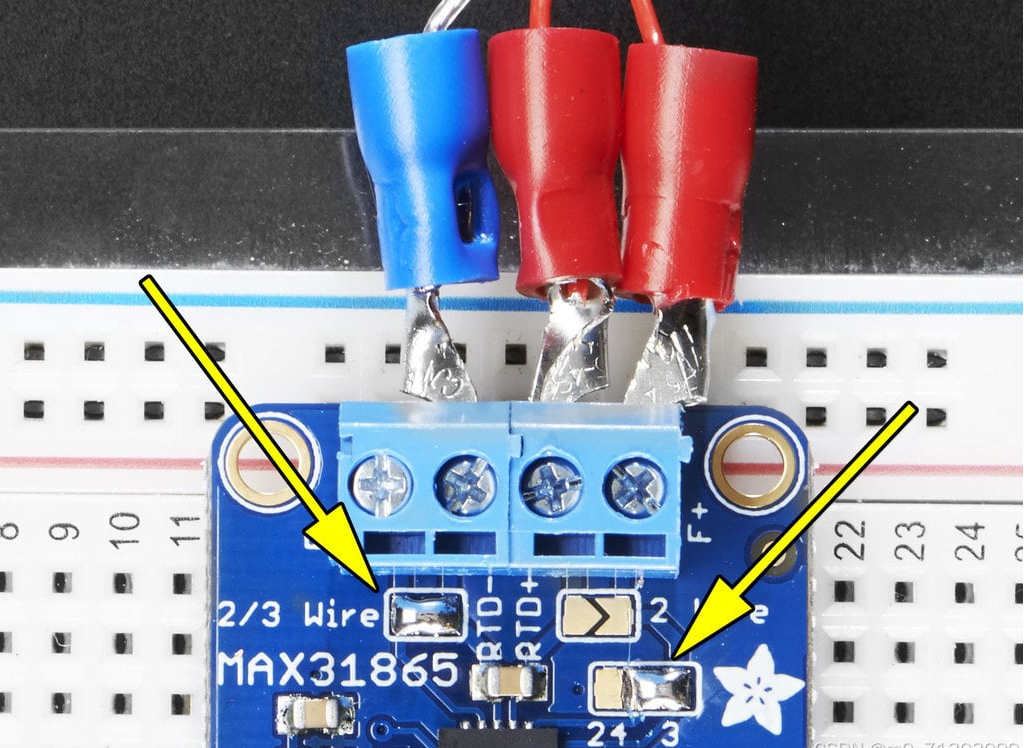

修改后示意圖：

接線時，請根據線纜顏色進行正確連接：對于兩紅一藍的線纜，將藍線接至RTD-，紅線分別接至RTD+和F+。請參照圖示，確保將觸點（2/3 Wire）焊接牢固。若遇到兩藍一紅的線纜，則需反向連接。

重要提示：若未斷開24號連接，通電測量時PT100的電阻值將僅為正常值的一半。未通電時測量值約為120Ω，但通電后可能降至60Ω左右。這是由于24號連接之間存在接地，且存在并聯電阻，導致整體電阻值降低。

3.硬件接線

MAX31865與零知標準板連接：

OLED與零知標準板連接：

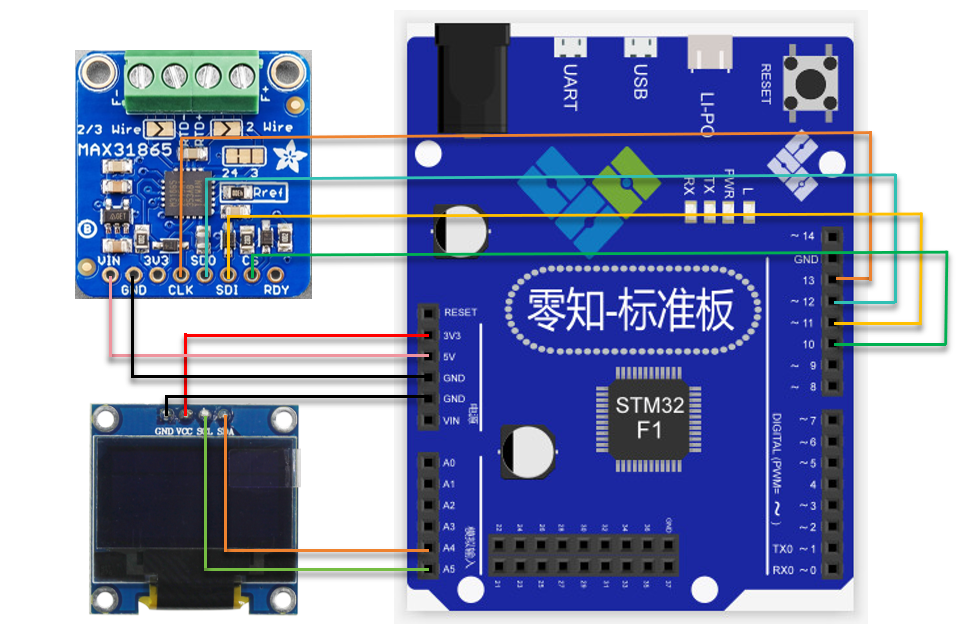

硬件連接圖：

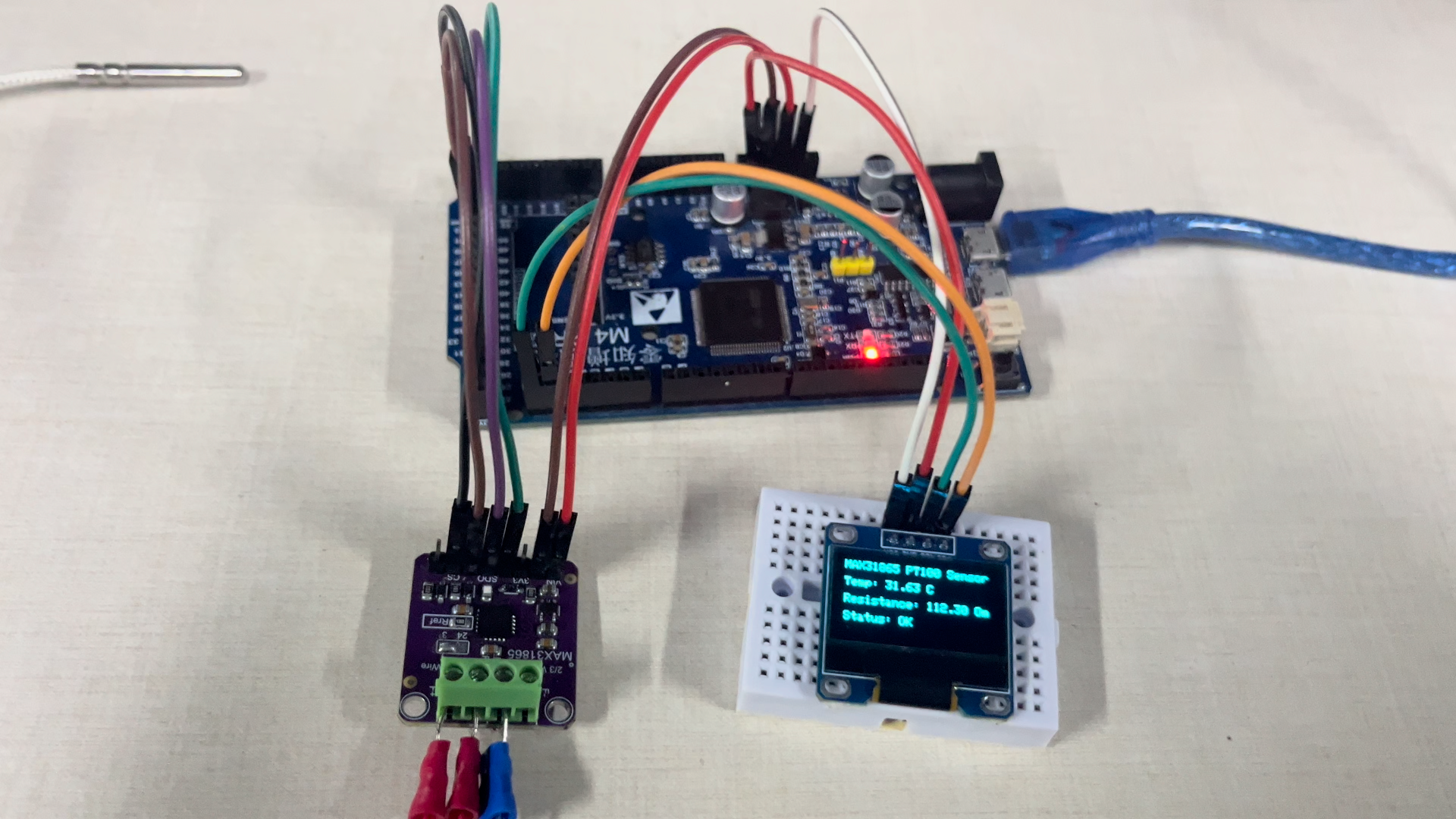

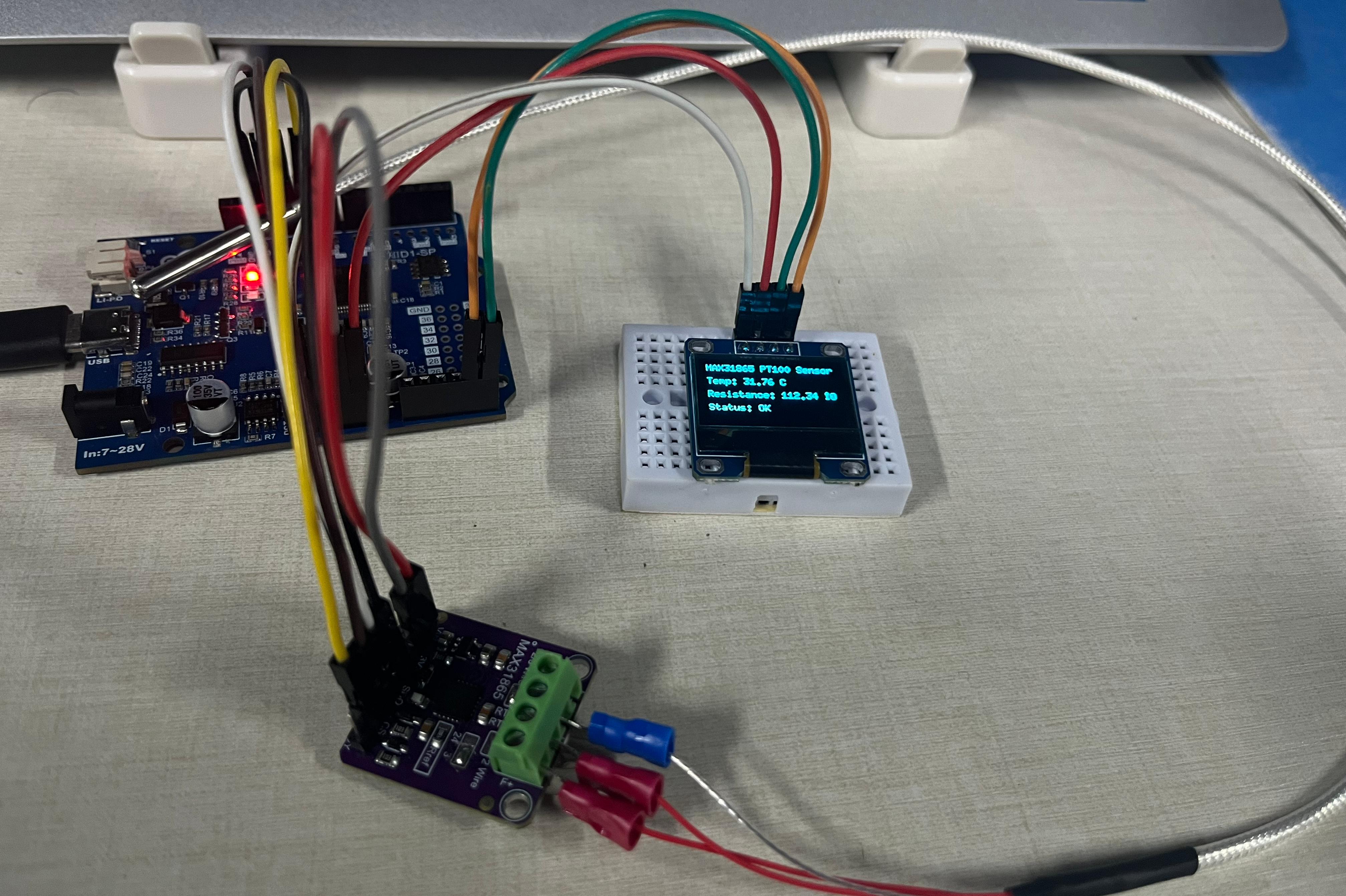

實物連接圖：

三、代碼解析

1. 庫文件引入

?#include
#include           // OLED顯示驅動庫
#include  // MAX31865驅動庫

2. 初始化OLED和MAX31865

?// OLED初始化（I2C模式）
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);

// MAX31865參數配置
#define RREF 430.0   // 參考電阻值（根據模塊實際Rref電阻填寫）
#define RTD 100.0    // PT100標稱阻值
Adafruit_MAX31865 max = Adafruit_MAX31865(10, 11, 12, 13); // CS=10, SDI=11, SDO=12, CLK=13

3. 主程序邏輯

setup()函數，
初始化串口、OLED和MAX31865，設置三線制模式：

?void setup() {
  Serial.begin(115200);
  u8g2.begin();                // 啟動OLED
  max.begin(MAX31865_3WIRE);   // 三線制模式
}

loop()函數，
循環讀取溫度并顯示：

?
void loop() {
  uint16_t rtd = max.readRTD();      // 讀取原始RTD值
  float ratio = rtd / 32768.0;       // 計算電阻比例（RTD阻值 = RREF × ratio）
  float temp = max.temperature(RTD, RREF); // 轉換為溫度值

  // OLED顯示溫度、電阻及狀態
  u8g2.clearBuffer();
  u8g2.setCursor(0, 0);
  u8g2.print("MAX31865 PT100 Sensor");
  u8g2.setCursor(0, 15);
  u8g2.print("Temp: "); u8g2.print(temp); u8g2.print(" C");
  u8g2.setCursor(0, 30);
  u8g2.print("Resistance: "); u8g2.print(RREF * ratio); u8g2.print(" Ω");

  // 錯誤檢測處理
  uint8_t fault = max.readFault();
  if (fault) {
    u8g2.setCursor(0, 45);
    u8g2.print("FAULT DETECTED:");
    if (fault & MAX31865_FAULT_HIGHTHRESH) u8g2.print("RTD High");
    if (fault & MAX31865_FAULT_LOWTHRESH) u8g2.print("RTD Low");
    max.clearFault();
  } else {
    u8g2.setCursor(0, 45);
    u8g2.print("Status: OK");
  }
  u8g2.sendBuffer();

  // 串口打印數據（調試用）
  Serial.print("RTD Raw: "); Serial.print(rtd);
  Serial.print(", Temp: "); Serial.print(temp);
  Serial.print(" C, Resistance: "); Serial.print(RREF * ratio);
  Serial.println(" Ω");
  if (fault) Serial.println("Fault Code: 0x" + String(fault, HEX));

  delay(1000);
}

?

四、運行結果

將完整代碼上傳到零知開源平臺 ，完整工程如下：

通過網盤分享的文件：MAX31865_PT100.zip
鏈接: https://pan.baidu.com/s/1Huuuh6DqjP7cz0hpwn0c8g?pwd=22pg 提取碼: 22pg

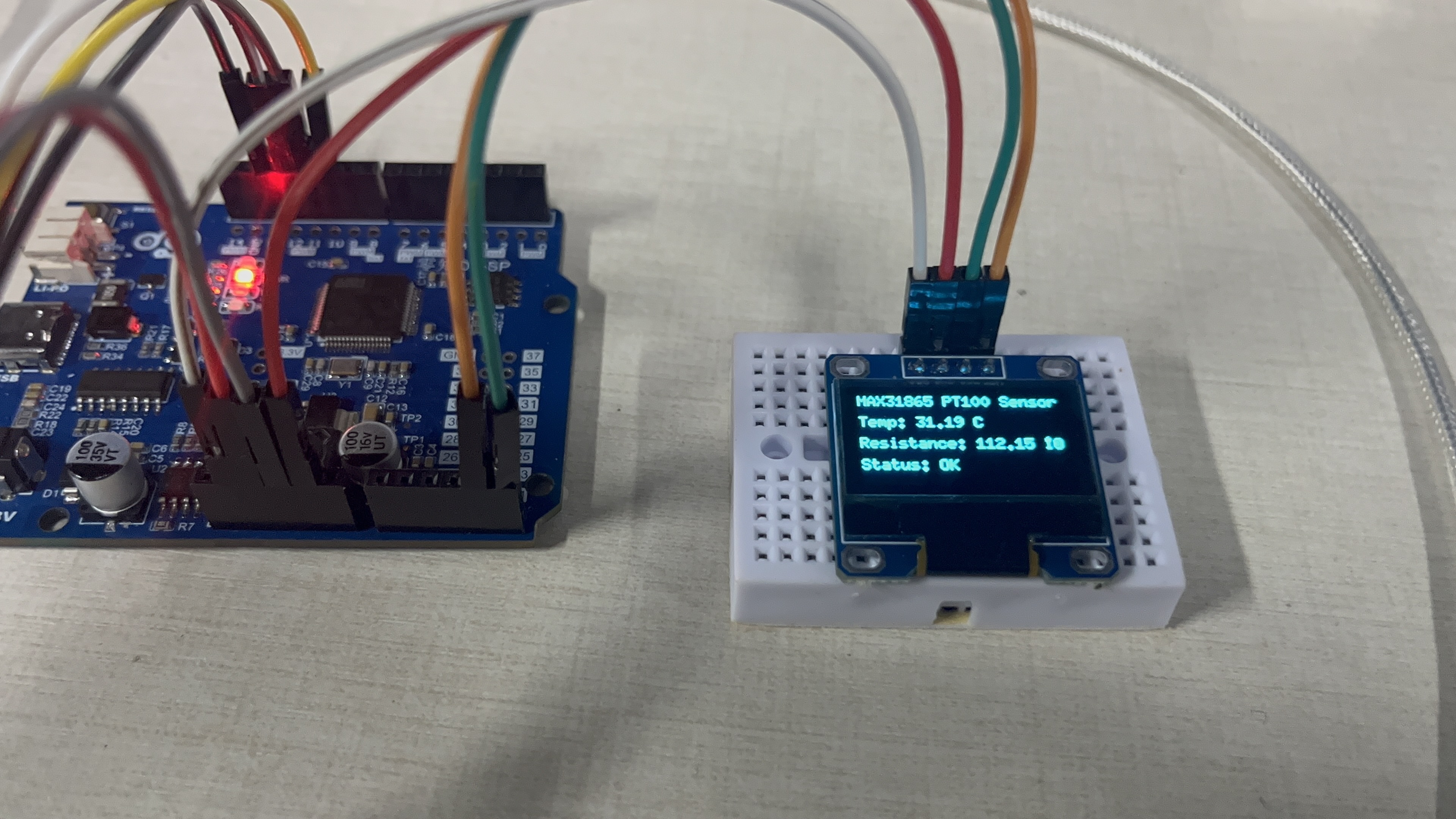

1.OLED顯示內容

第1行：標題 "MAX31865 PT100 Sensor"

第2行：實時溫度（如 "Temp: 25.3 C"）

第3行：鉑電阻阻值（如 "Resistance: 110.5 Ω"）

第4~5行：狀態信息（正常顯示 "Status: OK"，異常顯示具體錯誤）

2.串口輸出內容

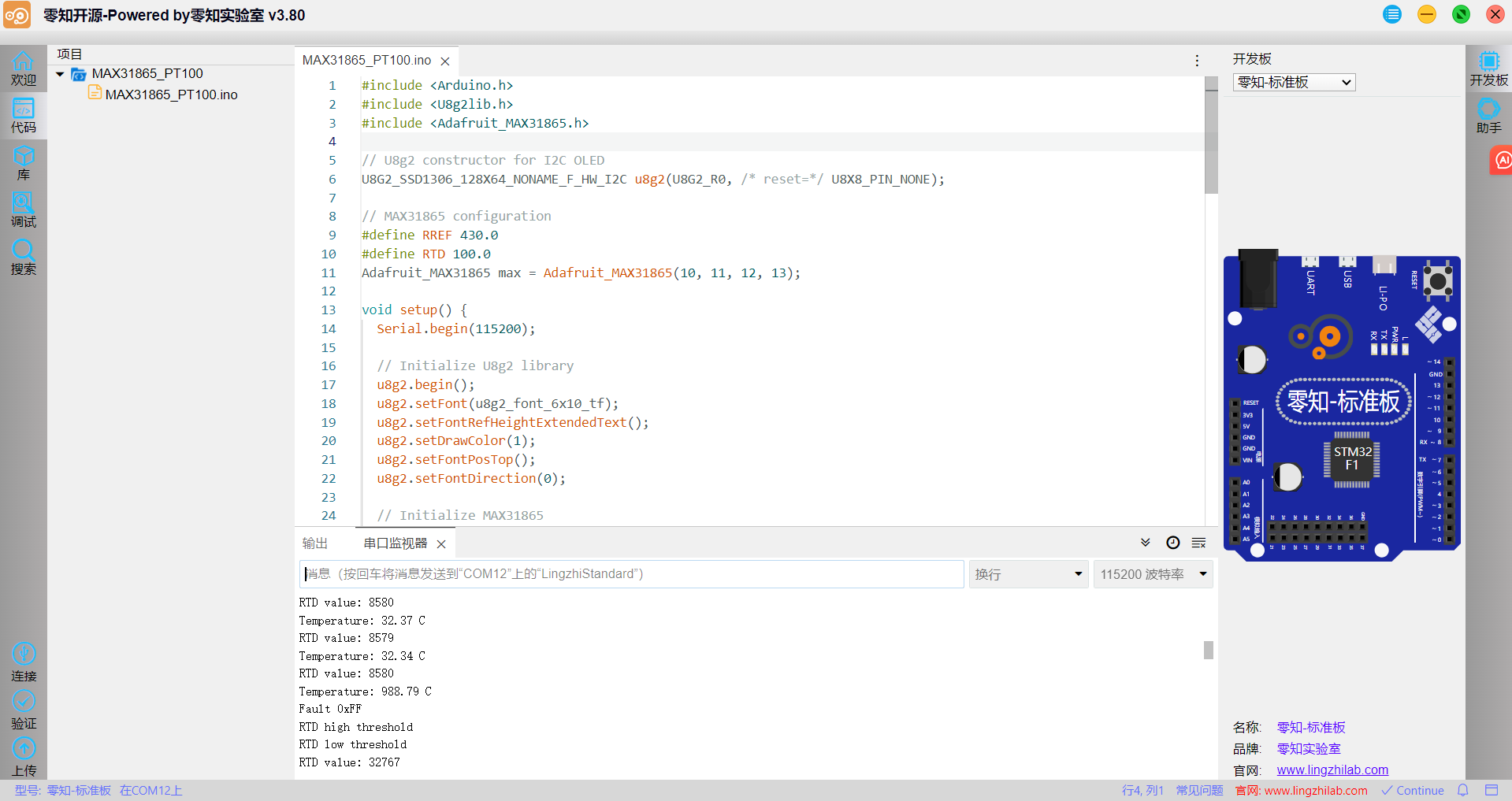

打開零知開源平臺的串口監視器（波特率115200），將看到以下格式數據和檢測到的故障碼：

3.數據關聯說明

RTD Raw值：MAX31865直接讀取的16位ADC原始數據（范圍0~32768）。

Resistance：根據公式

計算得出。

Temperature：調用庫函數自動轉換的溫度值，內部使用Callendar-Van Dusen方程計算。

4.演示視頻

【STM32F1驅動MAX31865讀取三線PT100溫度傳感器】 https://www.bilibili.com/video/BV1Q9J4zfEHn/?share_source=copy_web&vd_source=75d3b293c1933aa8dc6757ac429e12da

五、常見問題

1.OLED無顯示

檢查A4/A5接線是否接觸不良。

確認OLED的I2C地址是否匹配（默認0x3C）。

2.溫度讀數異常

檢查MAX31865的RREF電阻值是否與代碼中#define RREF一致。

確認PT100接線正確（三線制需連接RTD+、RTD-、F+）。

3.持續報錯

檢查MAX31865的24焊盤跳線是否已切斷左側焊盤、2/3 Wire焊盤和43焊盤焊錫短接。

用萬用表測量PT100阻值是否正常（0℃時約100Ω，室溫30℃時約120Ω）。
