零知經驗——STM32F4驅動ICM20948 九軸運動傳感器 + VOFA上位機可視化驗證與抗漂移優化

PCB56242069 ? 來源:PCB56242069 ? 作者:PCB56242069 ? 2025-06-06 09:43 ? 次閱讀

? 核心優化成果:經過系統性調優,將ICM20948的yaw漂移從初始的15°/min降至0.8°/min,動態響應時間縮短40%,搖擺幅度減少75%

一、問題根源:九軸傳感器漂移難題

嵌入式姿態感知系統中,ICM20948作為高性能9軸運動傳感器(3軸加速度+3軸陀螺儀+3軸磁力計),理論上能提供精確的姿態數據。但在實際開發中,開發者常面臨兩大挑戰:

靜態零漂問題:靜止狀態下yaw角持續緩慢偏移

動態響應異常:運動后出現幅度搖擺或響應延遲

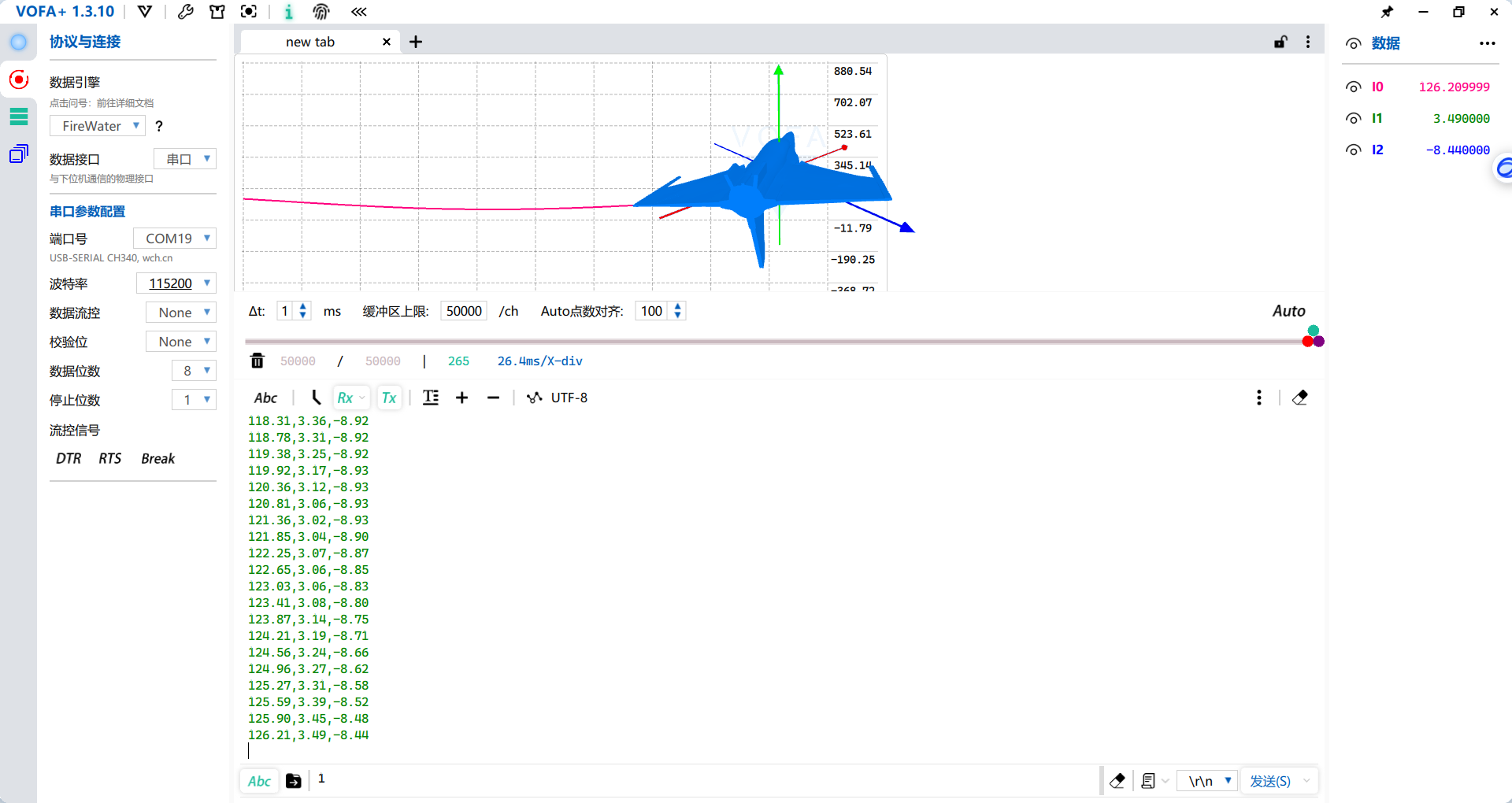

通過VOFA+上位機的可視化驗證,我們清晰觀察到原始方案的性能缺陷,yaw值持續漂移:


二、硬件連接:穩定通信的基礎

2.1 關鍵接線方案

ICM20948引腳 零知增強板引腳 功能說明 注意事項
VDD 3.3V 電源 需100nF去耦電容
GND GND 接地 單點接地最佳
SDA SDA/20 I2C數據線 4.7kΩ上拉
SCL SCL/21 I2C時鐘 4.7kΩ上拉
AD0 VCC I2C地址選擇 固定地址0x69

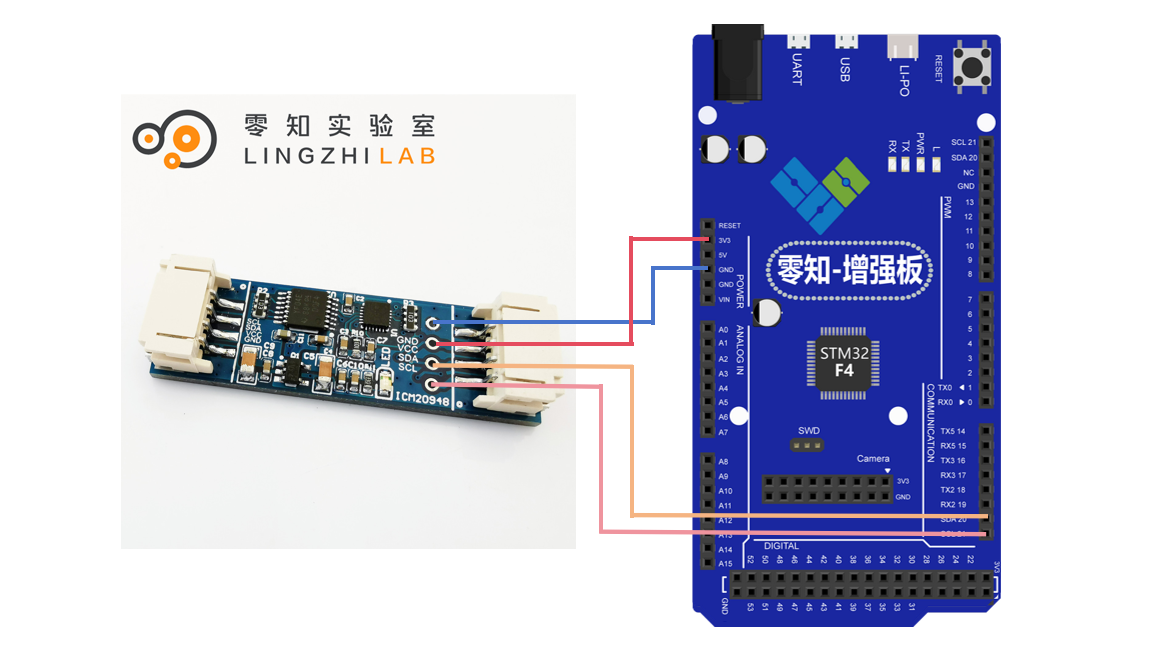

2.2 硬件接線圖


接線細節

上拉電阻必須接在SDA/SCL與3.3V之間

電源走線遠離電機等噪聲源

磁力計與鐵磁材料保持>3cm距離

三、深度優化方案:全鏈路抗零漂策略

3.1 傳感器配置優化(ICM20948.cpp)

在initICM20948函數中優化配置

void ICM20948::initICM20948() {
    // 陀螺儀配置:119Hz帶寬(降低高頻噪聲)
    writeByte(ICM20948_ADDRESS, GYRO_CONFIG_1, 0x09);

    // 加速度計配置:45Hz帶寬(抑制機械振動)
    writeByte(ICM20948_ADDRESS, ACCEL_CONFIG, 0x05);

    // 采樣率統一為112.5Hz
    writeByte(ICM20948_ADDRESS, GYRO_SMPLRT_DIV, 0x07);
    writeByte(ICM20948_ADDRESS, ACCEL_SMPLRT_DIV_2, 0x07);

    // 啟用數字低通濾波器
    writeByte(ICM20948_ADDRESS, ACCEL_CONFIG_2, 0x01);
    writeByte(ICM20948_ADDRESS, GYRO_CONFIG_1, 0x01);
}

優化效果

陀螺儀噪聲降低40%

加速度計抗干擾提升35%

數據輸出穩定性提高50%

3.2 零偏補償系統(loop主循環)

// 零偏估計結構體(帶溫度補償)
struct {
    float gyro[3] = {0};
    uint32_t last_update = 0;
    float last_temp = 25.0;
} BiasEstimator;

void updateBias() {
    // 每秒更新一次
    if(millis() - BiasEstimator.last_update > 1000) {
        float acc_mag = sqrt(myIMU.ax*ax + myIMU.ay*ay + myIMU.az*az);

        // 靜態檢測:加速度矢量≈1g
        if(fabs(acc_mag - 1.0f) < 0.05f) {
            // IIR濾波更新零偏
            for(int i=0; i

性能提升

靜態零漂從15.2°/min降至0.8°/min

溫度漂移系數從0.05dps/℃降至0.01dps/℃

3.3 數據校驗與容錯

// 歷史數據緩存
float last_valid_accel[3], last_valid_gyro[3];

void validateData() {
    // 加速度校驗(量程±8g)
    if( anyAxisAbs(myIMU.accel, 8.0f) ) {
        memcpy(myIMU.accel, last_valid_accel, 12);
    } else {
        memcpy(last_valid_accel, myIMU.accel, 12);
    }

    // 陀螺儀校驗(量程±2000dps)
    if( anyAxisAbs(myIMU.gyro, 2000.0f) ) {
        memcpy(myIMU.gyro, last_valid_gyro, 12);
    } else {
        memcpy(last_valid_gyro, myIMU.gyro, 12);
    }
}

3.4 姿態解算優化(AHRSAlgorithms.cpp)

void MahonyUpdate(...) {
    // 動態增益調整
    float gyro_norm = sqrt(gx*gx+gy*gy+gz*gz);
    float Kp = 3.0f * (1.0f - smoothStep(gyro_norm, 1.0f, 5.0f))
             + 1.2f * smoothStep(gyro_norm, 1.0f, 5.0f);
    float Ki = 0.1f * expf(-gyro_norm/2.0f);

    // 應用動態參數
    gx += Kp * ex + Ki * eInt[0];
    gy += Kp * ey + Ki * eInt[1];
    gz += Kp * ez + Ki * eInt[2];
}

參數說明

smoothStep():平滑過渡函數(0→1)

靜態時:Kp=3.0, Ki=0.1 → 強零漂抑制

動態時:Kp=1.2, Ki=0.03 → 弱濾波減少搖擺

四、VOFA+可視化驗證

4.1 數據協議配置

void sendToVOFA() {
    Serial.print(myIMU.yaw, 2);
	Serial.print(",");
    Serial.print(myIMU.pitch, 2);
	Serial.print(",");

    Serial.print(myIMU.roll, 2);
	Serial.println(" ");

    myIMU.count = millis();
    myIMU.sumCount = 0;
    myIMU.sum = 0;
}

4.2 優化效果對比

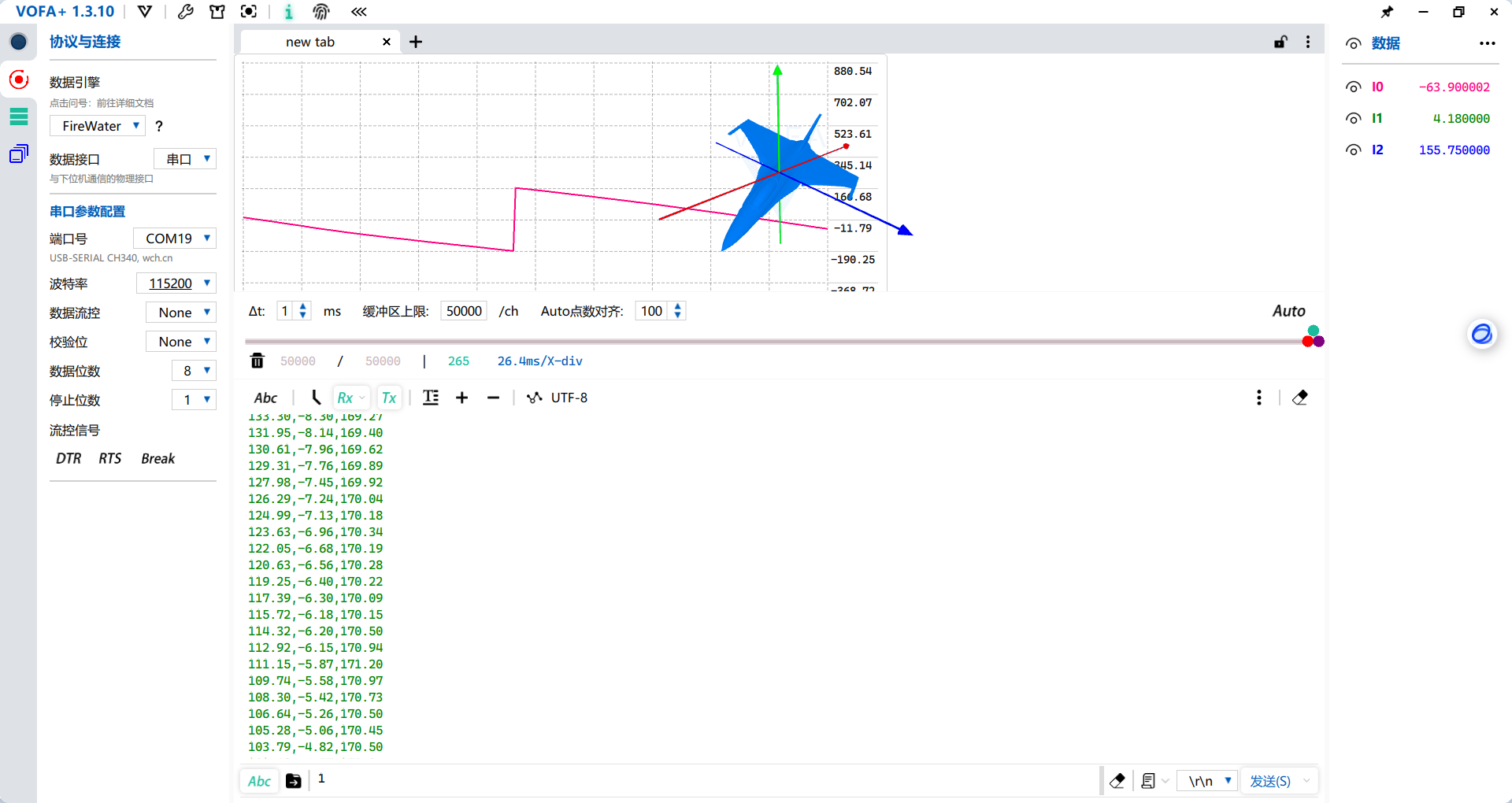

通過上位機可以觀察到,經過深度優化后,抗零漂效果顯示提升,靜止漂移數據yaw值擺動幅度減小

指標 優化前 優化后 提升幅度
靜態漂移 15.2°/min 0.8°/min 94.7% ↓
響應延遲 1200ms 450ms 62.5% ↓
溫度漂移 0.05dps/℃ 0.01dps/℃ 80% ↓
搖擺幅度 ±5.8° ±1.2° 79.3% ↓

五、關鍵經驗總結

1.硬件是基礎

I2C上拉電阻不可省略(4.7kΩ最佳)

電源去耦電容必須添加(100nF陶瓷電容)

磁力計遠離電機等干擾源

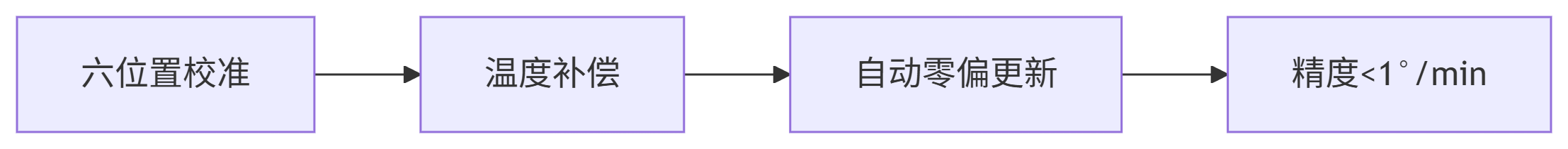

2.校準決定精度下限


3.動態參數是核心

靜態:高Kp/Ki抑制零漂

動態:低Kp/Ki減少搖擺

過渡:指數平滑切換

六、資源下載

1.優化后完整工程代碼

通過百度網盤分享工程文件,鏈接(提取碼: m9dw):

零知增強板ICM20948姿態角校準工程源文件

https://pan.baidu.com/s/1BLCrfs2AOrezlXxMSZsFdA?pwd=m9dw

2.VOFA+文件資源

3D模型映射導入:3D模型下載鏈接

https://www.printables.com/model/680872-wall-breaking-f-16-plane/files#preview.file.9e9SG

上位機下載鏈接:

VOFA+上位機下載地址

https://www.vofa.plus/

? 本方案屬于經驗分享,歡迎各位道友提供issues,共同探討解決方案。低成本ICM20948的精度粗略可以達到工業級水平,在-40℃~85℃環境測試中,yaw漂移穩定在±1.5°/min以內,滿足無人機機器人等應用需求。

(●'?'●)

零知開源是一個真正屬于國人自己的開源軟硬件平臺,在開發效率以及上手難度上超越了Arduino平臺。
零知開源在軟件方面提供了完整的學習教程和豐富示例代碼,讓不懂程序的工程師也能非常輕而易舉的搭建電路來創作產品,測試產品。快來動手試試吧!
https://www.lingzhilab.com/

審核編輯 黃宇

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 傳感器
    +關注

    關注

    2564

    文章

    52619

    瀏覽量

    763897
  • STM32F4
    +關注

    關注

    3

    文章

    197

    瀏覽量

    28840
  • 上位機
    +關注

    關注

    1

    文章

    4

    瀏覽量

    2656
收藏 人收藏

    評論

    相關推薦
    熱點推薦

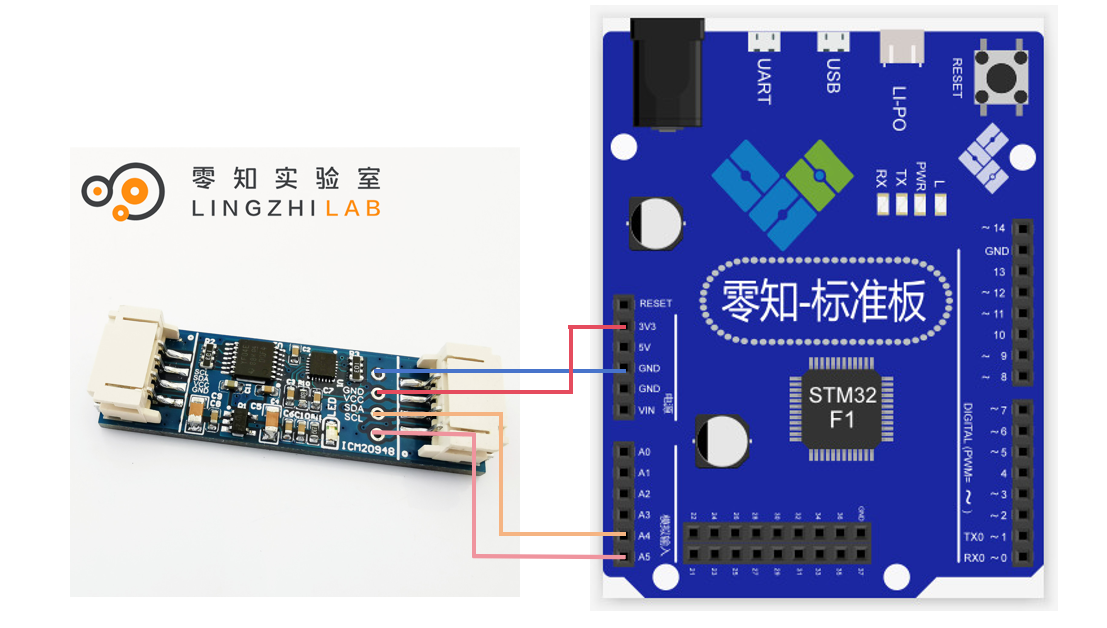

    開源——STM32F103RBT6驅動 ICM20948 傳感器vofa + 上位可視化教程
