LMR436x0-Q1 是業界最小的 36V、2A 和 1A 同步降壓直流/直流轉換器,采用 2mm × 2mm HotRod 封裝。這款易于使用的轉換器支持 3.0V 至 36V 的寬輸入電壓范圍,瞬態電壓高達 42V。
LMR43620-Q1 專為滿足始終開啟的汽車應用的低待機功率要求而設計。自動模式在輕負載下運行時啟用頻率折返,允許在 13.5VIN 下實現 1.5μA 的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及極低的 MOSFET 導通電阻可在整個負載范圍內提供卓越的效率。
*附件:lmr43620-q1.pdf
控制架構和功能集專為超小設計尺寸而設計。該器件使用峰值電流模式控制來最小化輸出電容。LMR436x0-Q1 通過使用雙隨機擴頻、低 EMI HotRod 封裝和優化的引腳排列,最大限度地減小了輸入濾波器尺寸。MODE/SYNC 和 RT 引腳變體可用于在 200kHz 和 2.2MHz 之間設置或同步頻率,以避免噪聲敏感頻段。
LMR436x0-Q1 的豐富功能集旨在簡化各種汽車終端設備的實現。
特性
- 符合 AEC-Q100 標準,適用于汽車應用:
- 溫度等級 1:–40°C 至 +125°C,TA
- 功能安全
- 1mA 時效率大于 85%
- 13.5VIN、固定 3.3VOUT 時,非開關總 IQ 為 1.2μA
- 微型設計尺寸和低組件成本
- 2mm × 2mm HotRod? 封裝,帶可潤濕側面
- 內部補償
- 針對超低 EMI 要求進行了優化
- 擴頻降低峰值排放
- 符合 CISPR25 5 類標準
- 引腳可選的 FPWM 模式,通過 MODE/SYNC 引腳在輕負載下保持恒定頻率
- 與 MODE/SYNC 引腳的 FSW 同步
- 專為汽車應用而設計
- –40°C 至 +150°C 結溫范圍
- 支持 42V 汽車負載突降
- 支持用于汽車冷啟動的 3VIN
- 可調高達 95% 的 VIN、3.3V 和 5V 固定 VOUT 選項
- 專為可擴展電源而設計
- 200kHz 至 2.2MHz(RT 引腳)可調 FSW
- 引腳兼容:
- LMR36506-Q1 (65V, 600mA)
- LMR36503-Q1 (65V, 30mA)

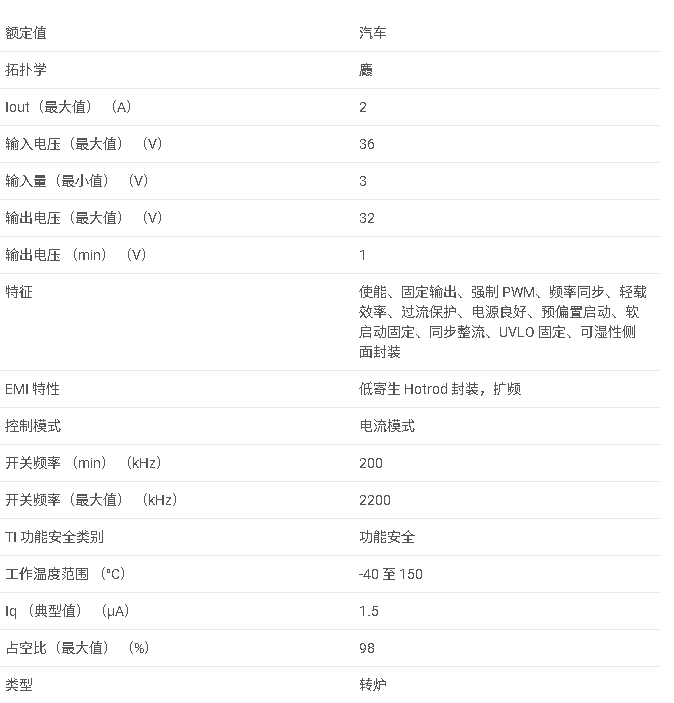

參數

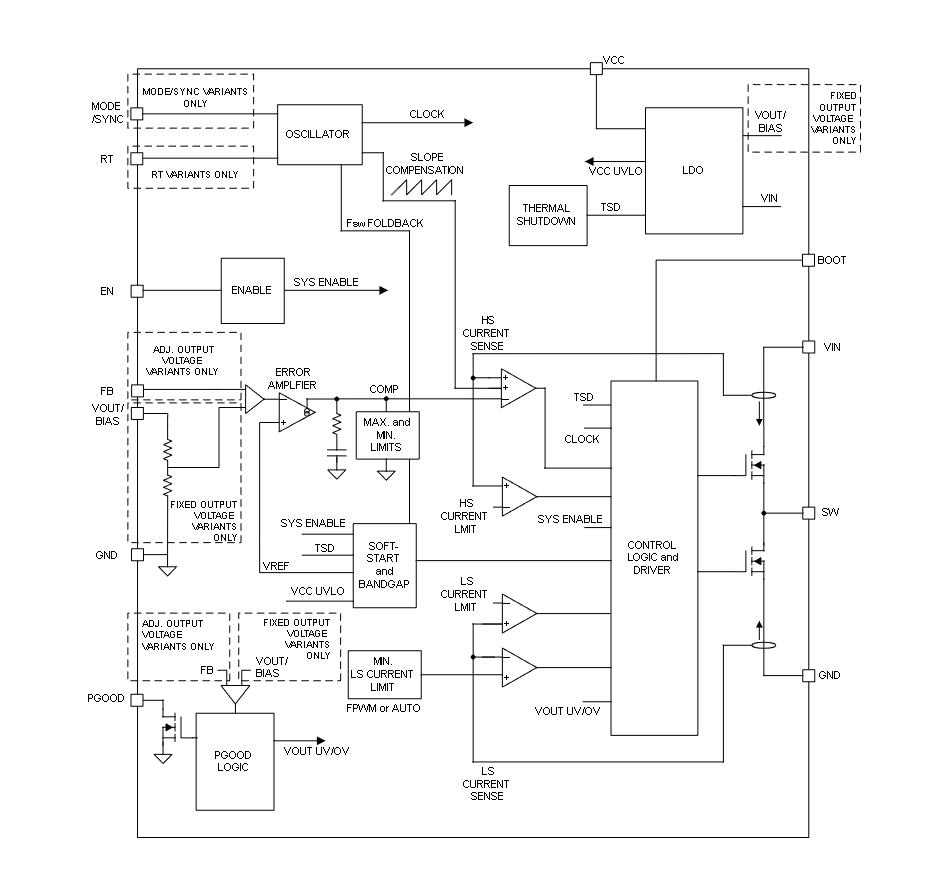

方框圖
概述
LMR43620-Q1是一款專為汽車應用設計的同步降壓(Buck)DC/DC轉換器,提供高達2A的連續輸出電流,采用2mm x 2mm的HotRod? QFN封裝。該轉換器具備低待機功耗、高效率、超小尺寸和低成本等特點,適用于高級駕駛輔助系統(ADAS)、信息娛樂系統和車身電子等汽車應用。
主要特性
- ?AEC-Q100認證?:符合汽車電子委員會標準,適用于汽車級應用。
- ?寬輸入電壓范圍?:支持3V至36V的輸入電壓,可承受瞬態電壓高達42V。
- ?高效率?:在寬負載范圍內保持高效率,輕載時自動進入電源節省模式。
- ?超小尺寸?:采用2mm x 2mm的HotRod?封裝,節省空間。
- ?低待機功耗?:在13.5V輸入、3.3V輸出條件下,非切換靜態電流僅為1.2μA。
- ?可調開關頻率?:開關頻率可在200kHz至2.2MHz范圍內調整,或通過MODE/SYNC引腳同步至外部時鐘。
- ?多種保護功能?:包括過流保護、短路保護、熱關斷和欠壓鎖定(UVLO)。
應用領域
- 高級駕駛輔助系統(ADAS):如雷達ECU。
- 信息娛樂系統:如頭單元、eCall。
- 車身電子和照明。
功能特點
- ?低EMI設計?:采用雙隨機擴頻技術,減少電磁干擾,符合CISPR25 Class 5標準。
- ?精確使能控制?:通過EN引腳實現精確的啟動和關斷控制,具有滯回功能。
- ?電源良好輸出?:PGOOD引腳指示輸出電壓是否穩定,可用于系統復位。
- ?靈活的輸出電壓選項?:支持固定輸出電壓(如3.3V和5V)和可調輸出電壓。
- ?自動和FPWM模式?:根據負載情況自動切換工作模式,保持高效能。
電氣特性
- ?輸入電壓范圍?:3V至36V,瞬態電壓可達42V。
- ?輸出電壓范圍?:固定3.3V/5V或0.6V至V
IN可調。 - ?開關頻率范圍?:200kHz至2.2MHz可調或同步至外部時鐘。
- ?熱關斷溫度?:結溫超過168°C時自動關斷。
- ?低靜態電流?:在固定輸出電壓模式下,非切換靜態電流極低。
外部組件選擇
- ?電感?:根據輸出電流和開關頻率選擇合適的電感值,推薦使用低DCR電感。
- ?輸出電容?:推薦使用低ESR的陶瓷電容,以減小輸出電壓紋波。
- ?輸入電容?:至少需要一個4.7μF的陶瓷電容,用于旁路和穩定輸入電壓。
- ?自舉電容?:連接至BOOT引腳,為內部高側驅動器提供偏置電壓。
PCB布局指南
- ?最小化電流環路?:將輸入電容、電感和輸出電容盡量靠近LMR43620-Q1,以減小寄生電感和電阻。
- ?敏感節點連接?:將反饋電阻分壓器、軟啟動電容和自舉電容直接連接到LMR43620-Q1的相關引腳,以減少噪聲耦合。
- ?散熱設計?:利用PCB布局和熱連接設計來優化散熱性能,確保轉換器在高溫環境下的穩定運行。
總結
LMR43620-Q1是一款專為汽車應用設計的高性能同步降壓DC/DC轉換器,具備高效率、低待機功耗、超小尺寸和低成本等特點。其AEC-Q100認證、寬輸入電壓范圍和多種保護功能使其適用于各種汽車級應用。通過合理的外部組件選擇和PCB布局設計,可以實現高效、可靠和易于使用的電源系統。
-
