LMR436x0-Q1 是業界最小的 36V、2A 和 1A 同步降壓直流/直流轉換器，采用 2mm × 2mm HotRod 封裝。這款易于使用的轉換器支持 3.0V 至 36V 的寬輸入電壓范圍，瞬態電壓高達 42V。

LMR43620-Q1 專為滿足始終開啟的汽車應用的低待機功率要求而設計。自動模式在輕負載下運行時啟用頻率折返，允許在 13.5VIN 下實現 1.5μA 的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及極低的 MOSFET 導通電阻可在整個負載范圍內提供卓越的效率。
*附件：lmr43610-q1.pdf

控制架構和功能集專為超小設計尺寸而設計。該器件使用峰值電流模式控制來最小化輸出電容。LMR436x0-Q1 通過使用雙隨機擴頻、低 EMI HotRod 封裝和優化的引腳排列，最大限度地減小了輸入濾波器尺寸。MODE/SYNC 和 RT 引腳變體可用于在 200kHz 和 2.2MHz 之間設置或同步頻率，以避免噪聲敏感頻段。

LMR436x0-Q1 的豐富功能集旨在簡化各種汽車終端設備的實現。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 1mA 時效率大于 85%
  • 13.5VIN、固定 3.3VOUT 時，非開關總 IQ 為 1.2μA
• 微型設計尺寸和低組件成本
  • 2mm × 2mm HotRod? 封裝，帶可潤濕側面
  • 內部補償
• 針對超低 EMI 要求進行了優化
  • 擴頻降低峰值排放
  • 符合 CISPR25 5 類標準
  • 引腳可選的 FPWM 模式，通過 MODE/SYNC 引腳在輕負載下保持恒定頻率
  • 與 MODE/SYNC 引腳的 FSW 同步
• 專為汽車應用而設計
  • –40°C 至 +150°C 結溫范圍
  • 支持 42V 汽車負載突降
  • 支持用于汽車冷啟動的 3VIN
  • 可調高達 95% 的 VIN、3.3V 和 5V 固定 VOUT 選項
• 專為可擴展電源而設計
  • 200kHz 至 2.2MHz（RT 引腳）可調 FSW
  • 引腳兼容：
    • LMR36506-Q1 （65V， 600mA）
    • LMR36503-Q1 （65V， 30mA）

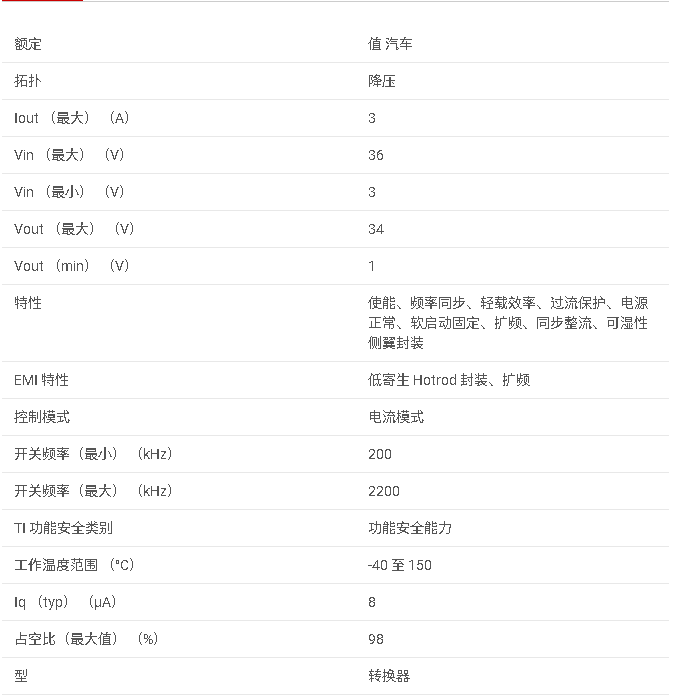

參數

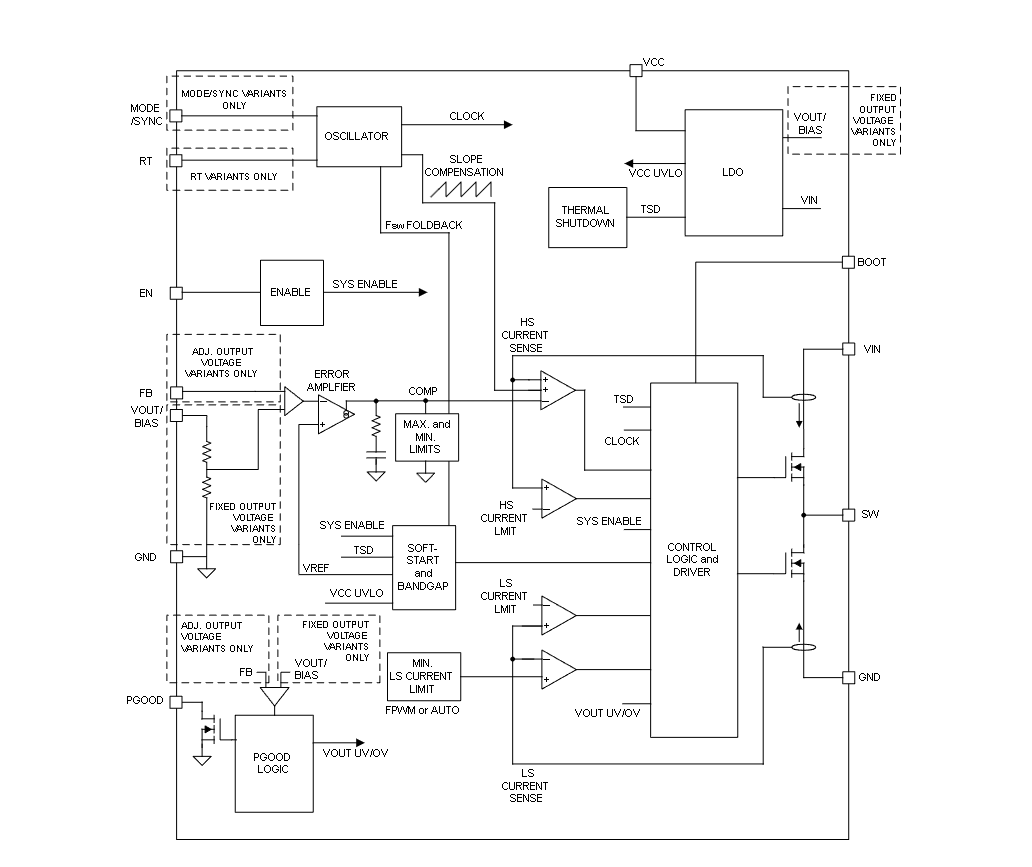

方框圖

概述

LMR43610-Q1是一款專為汽車應用設計的36V、1A同步降壓DC/DC轉換器，采用2mm×2mm的HotRod? QFN封裝。該器件符合AEC-Q100標準，具有高效率、低EMI、寬輸入電壓范圍等特性，適用于先進駕駛輔助系統、信息娛樂系統、車身電子和照明等領域。

主要特性

• ?AEC-Q100認證?：適用于汽車級應用，溫度范圍-40°C至+150°C。
• ?高效率?：在1mA至1.2μA負載下，效率超過85%。
• ?低靜態電流?：在13.5V輸入、固定3.3V輸出時，總非切換靜態電流為1.2μA。
• ?寬輸入電壓范圍?：支持3.0V至36V的輸入電壓，瞬態電壓可達42V。
• ?低EMI設計?：采用雙隨機擴頻技術，符合CISPR25 Class 5標準。
• ?靈活的輸出電壓選項?：支持可調輸出電壓，最高可達VIN的95%，以及3.3V和5V的固定輸出電壓選項。
• ?多種工作模式?：包括PWM、PFM和自動模式，可根據負載情況自動調整，以優化效率。

應用領域

• ?先進駕駛輔助系統?：如雷達ECU。
• ?信息娛樂系統?：如頭單元、eCall。
• ?車身電子和照明?：如各種車身控制模塊和照明控制器。

詳細描述

• ?控制架構?：采用峰值電流模式控制，以最小化輸出電容需求。
• ?封裝優勢?：2mm×2mm的HotRod? QFN封裝，具有濕側壁，便于光學檢查和可靠的板級焊接連接。
• ?同步整流?：內置低RDS(ON)的MOSFET，提高轉換效率。
• ?保護功能?：包括過流保護、熱關斷保護、輸入欠壓鎖定等。
• ?頻率同步與可調?：通過MODE/SYNC引腳可實現頻率同步或選擇固定頻率（200kHz至2.2MHz可調）。

封裝與訂購信息

• ?封裝類型?：VQFN-HR（RPE），9引腳，2mm×2mm×0.5mm。
• ?工作溫度范圍?：-40°C至+150°C。
• ?訂購信息?：提供多種型號選擇，如LMR43610MSC3RPERQ1（固定3.3V輸出）、LMR43610MSC5RPERQ1（固定5V輸出）等。

布局指南

• ?關鍵環路?：輸入電容和功率地之間的環路應盡可能小，以減少寄生電感。
• ?SW節點?：SW節點跡線應短且寬，以減少輻射發射和開關損耗。
• ?熱設計?：提供足夠的PCB面積和銅層以實現良好的散熱。

支持資源

• 提供WEBENCH? Power Designer工具，用于定制設計和仿真。
• TI E2E?支持論壇提供設計幫助和快速驗證答案。

注意事項

• 在設計電路時，應確保滿足LMR43610-Q1的推薦工作條件和熱設計要求。
• 在選擇外部組件時，應考慮系統的整體性能和穩定性。
