一、項目背景
某汽車制造企業在進行生產線升級改造時,面臨著設備通信協議不統一的難題。在原有的生產線中,部分關鍵設備如ABB機器人采用DeviceNet協議進行通信,而新引入的西門子S7-1500系列PLC則采用PROFINET協議。為了實現新老設備的協同工作,充分發揮新PLC的強大功能,企業急需一種可靠的解決方案,以實現PROFINET與DeviceNet協議之間的轉換。
二、設備選型

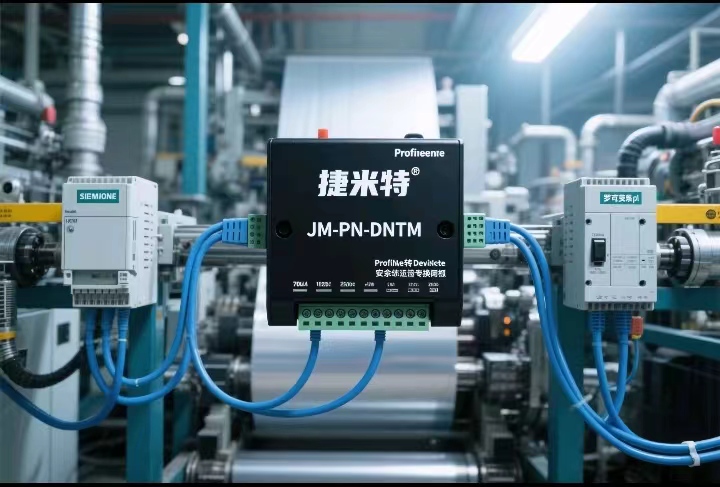

1.協議轉換網關:經多方調研和測試,企業最終選用了捷米特的PROFINET轉DeviceNet協議轉換網關。該網關型號為JM-PN-DNTM,具備卓越的性能和穩定性。它能夠實現PROFINET從站與DeviceNet從站之間的雙向通信,支持標準的PROFINETIO協議和DeviceNet協議。在PROFINET網絡側,它作為從站設備,通過兩個RJ45以太網接口連接到PROFINET網絡,支持100BASE-TX,MDI/MDIX自檢測,集成以太網交換機,可組成鏈式網絡,適應PROFINETV2.3協議,并采用實時(RT)通訊功能。在DeviceNet網絡側,其接口為從站,支持125kbps、250kbps、500kbps波特率,最大輸入輸出長度各為128bytes,站地址范圍為0-63,可滿足多種設備的連接需求。此外,該網關工作環境溫度范圍為-25~55℃,濕度≤95%,能適應汽車制造車間復雜的工業環境。
2.PROFINET主站PLC:選用西門子S7-1500系列中的CPU1516-3PN/DP作為PROFINET主站。西門子S7-1500系列PLC具有強大的運算能力和豐富的通信接口,廣泛應用于工業自動化領域。它能夠高效地管理和控制整個PROFINET網絡中的設備,與捷米特網關配合默契,確保數據的快速傳輸和穩定交互。
3.DeviceNet從站設備:以ABB機器人為例,其在汽車制造行業中常用于車身焊接、零部件搬運等關鍵工序。該機器人配備了DeviceNet接口,型號為IRB6700,具有高精度、高速度和高負載能力等優點。通過DeviceNet協議,ABB機器人能夠準確接收控制指令,執行各種復雜的動作,為汽車制造提供可靠的支持。
三、實施過程
1.硬件連接

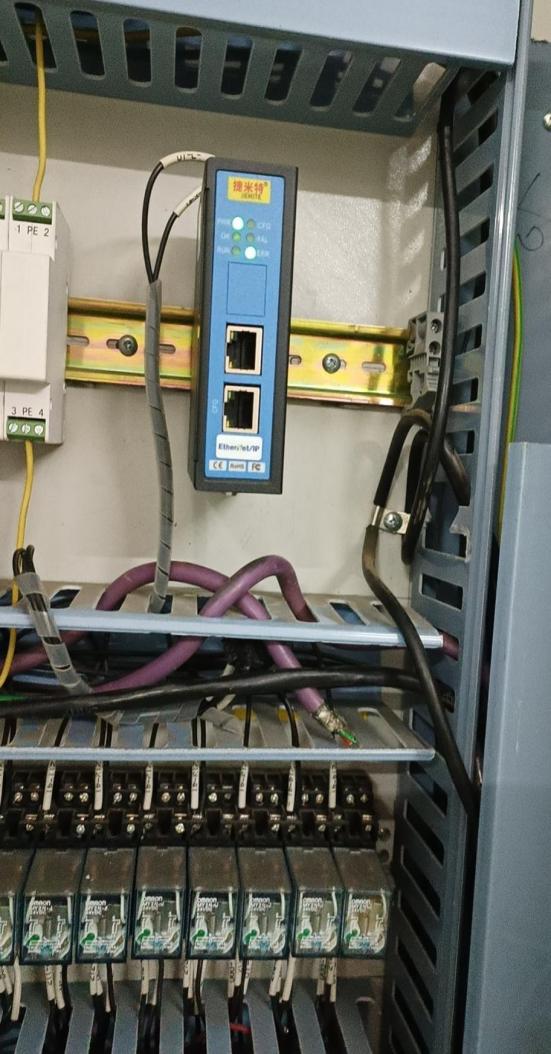

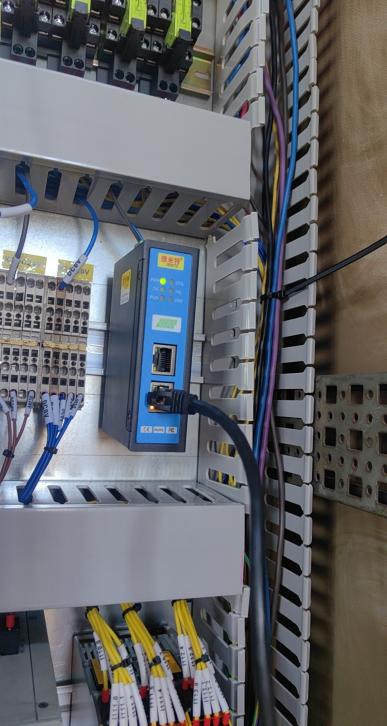

將捷米特PROFINET轉DeviceNet智能網關安裝在電氣控制柜內合適位置,確保通風良好且便于維護。使用標準的以太網網線,一端連接西門子S7-1500PLC的PROFINET接口,另一端接入PROFINET轉DeviceNet智能網關的PROFINET端口;同時,使用DeviceNet專用電纜,將網關的DeviceNet端口與ABB機器人的DeviceNet接口相連。
2.PROFINET側配置
打開西門子TIAPortal軟件,在項目中添加S7-1500PLC設備,并進行硬件配置。導入捷米特網關的GSD文件,定義輸入輸出模塊(各128字節),將網關的IP地址固定為與PLC處于同一網段的地址,如192.168.1.100。在TIAPortal的設備視圖中,選擇PROFINET轉DeviceNet網關,右鍵單擊選中“分配設備名稱”,在彈出的“分配PROFINET設備名稱”對話框中,點擊更新列表,確保PROFINET轉DeviceNet模塊正確連接在網絡里,選中該節點并點擊“分配名稱”,將組態的PROFINET設備名稱寫入網絡節點中。
3.DeviceNet側配置
使用ABB機器人的編程軟件,設置機器人的DeviceNet站地址,例如設置為5在ABB機器人的配置界面中,加載與捷米特網關相關的設備描述文件,確保機器人與網關能夠正確識別和通信。通過設備掃描功能,確認ABB機器人與網關之間的連接正常。
4.數據映射
在捷米特網關的配置軟件中,建立西門子S7-1500PLC與ABB機器人之間的數據映射關系。將PLC需要發送給機器人的控制指令,如機器人的運動軌跡、動作順序等信息,映射到網關的DeviceNet輸出區;同時,將機器人反饋給PLC的狀態信息,如機器人的當前位置、運行狀態、故障報警等,映射到網關的PROFINET輸入?yún)^(qū)。通過精確的數據映射,實現了雙方數據的準確交互。
四、應用效果
1.設備互聯互通:通過捷米特PROFINET轉DeviceNet協議轉換網關,成功實現了西門子S7-1500PLC與ABB機器人之間的無縫通信,打破了不同協議設備之間的通信壁壘,使得整個生產線的設備能夠協同工作,提高了生產系統的集成度和穩定性。
2.生產效率提升:在引入網關之前,由于設備通信不暢,生產線的運行效率受到嚴重制約,設備之間的協調配合存在明顯延遲。而采用網關后,數據傳輸?shù)膶崟r性得到極大改善,機器人能夠迅速響應PLC的指令,生產節拍明顯加快。據統計,生產線的整體生產效率提升了約30%,有效提高了企業的產能。
3.故障診斷與維護便捷性增強:網關實現了設備數據的集中管理,PLC可以實時獲取機器人的運行狀態和故障信息。當機器人出現故障時,PLC能夠迅速將故障信息反饋給操作人員,并通過人機界面(HMI)直觀地顯示故障位置和原因,大大縮短了故障排查和修復時間,提高了設備的可用性和維護效率。
五、總結
在汽車制造行業的生產線升級改造中,捷米特PROFINET轉DeviceNet協議轉換網關發揮了至關重要的作用。通過其強大的協議轉換功能,成功解決了不同協議設備之間的通信難題,實現了設備的互聯互通和高效協同工作。不僅提升了生產效率,還為企業的智能化生產和數字化轉型奠定了堅實基礎。隨著工業自動化技術的不斷發展,捷米特網關將在更多行業和領域中展現其卓越價值,助力企業提升競爭力,實現可持續發展。
《具體內容配置過程及其他相關咨詢請與武工留言交流》
