Analog Devices Inc. LTC4381低靜態電流電子保險絲是一款集成解決方案,具有一個內部9m Ω N溝道MOSFET。 通過鉗位內部9mΩ N溝道MOSFET柵極電壓來提供過壓保護,以便在過壓事件(例如汽車負載突降)中將輸出電壓限制在安全值。MOSFET安全工作區經過生產測試,確保能夠承受高壓瞬變應力。可以選擇適用于12V和24V/28V系統的固定輸出鉗位電壓。對于任何電壓高達80V的系統,則使用可調鉗位版本。
數據手冊:*附件:Analog Devices Inc. LTC4381低靜態電流電子保險絲數據手冊.pdf
還提供過電流保護功能。內部倍頻器可生成與VDS 和ID 成正比的TMR引腳電流,以便根據MOSFET應力限制過流及過壓條件下的工作時間。GATE引腳可驅動背靠背MOSFET以實現反向輸入保護,從而消除肖特基二極管解決方案的壓降和功耗。6μA低工作電流特性始終適合導通和電池供電應用。
Analog Devices LTC4381低靜態電流電子保險絲采用32引線DFN(7mm × 5mm)塑料封裝,工作溫度范圍為-40°至+125°C。
特性
- 承受高達100V的浪涌電壓
- 內部9 mΩ N通道MOSFET
- 保證的安全工作區:70V、1A時為20ms
- 低工作靜態電流:6μA
- 在汽車冷啟動條件下工作
- 寬工作電壓范圍:4 V至72 V
- 無需輸入TVS
- 過流保護
- 可選內部28.5V/47V或可調輸出鉗位電壓
- -60 V反向輸入保護
- 可調導通閾值
- 具有MOSFET應力加速度的可調故障定時器
- 閉鎖和重試選項
- 在故障期間具有低重試占空比
- 32引線DFN(7mm × 5mm)封裝
應用
- 汽車12V、24V和48V系統
- 航空電子/工業浪涌保護
- 熱插拔/帶電插入
- 電池供電系統的高側開關
- 汽車拋負載保護
典型應用

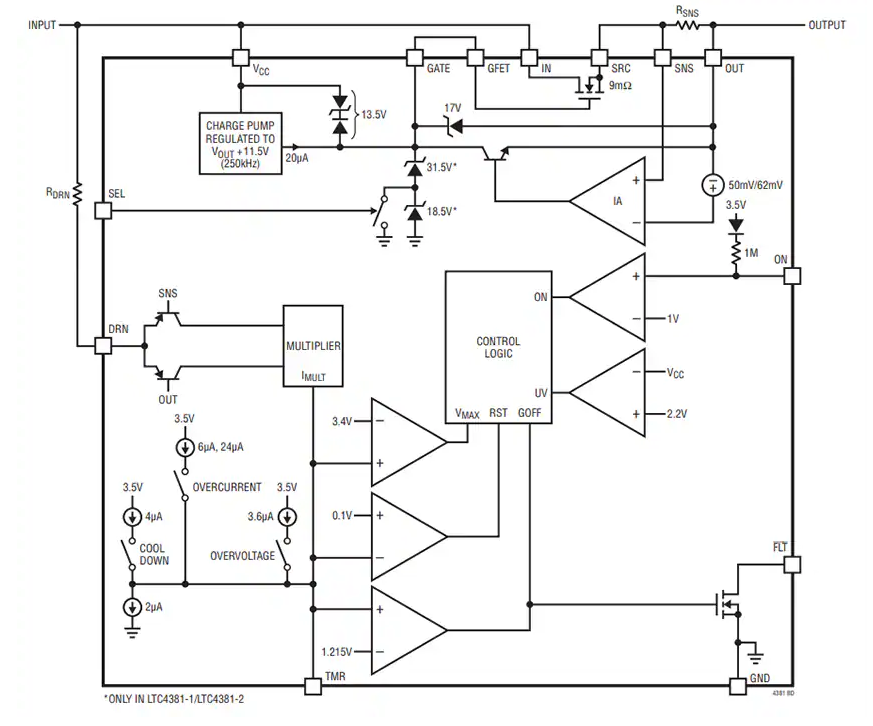

框圖
