前 言

本文主要說明如何將已有Qt工程進行編譯，生成可在評估板上正常運行的ARM端Qt程序鏡像。

Qt開發環境主要包括Qt Creator工具、X86端Qt環境、ARM端Qt環境、交叉編譯工具鏈等。當用戶使用Qt Creator工具和X86端Qt環境編寫并編譯Qt工程后，生成的Qt程序鏡像僅可在X86端運行。必須使用適配評估板的ARM端Qt環境、交叉編譯工具鏈編譯Qt工程，生成的Qt程序鏡像方可在ARM端（即評估板）上正常運行。

LinuxSDK開發包中已提供適配評估板的ARM端Qt環境(Qt-5.15.8)，請先參考Linux系統使用手冊安裝、編譯LinuxSDK，構建適配評估板的交叉編譯工具鏈和qmake工具。可基于命令行或Qt Creator工具對已有Qt工程進行編譯，生成ARM端Qt程序鏡像。

我司提供的Qt工程位于產品資料“4-軟件資料Demoqt-demos”目錄下，其中src目錄下包含Qt工程源碼，bin目錄下包含ARM端Qt程序鏡像。請將整個qt-demos文件夾拷貝至Ubuntu工作目錄下，如下圖所示。

圖 1

本文以image_display工程為例進行演示，此工程的功能是通過顯示屏在Qt界面上顯示圖片內容，并可實現豎屏顯示功能。

評估板簡介

創龍科技TLT536-EVM是一款基于全志科技T536MX-CEN2/T536MX-CXX四核ARM Cortex-A55+ 玄鐵E907 RISC-V異構多核處理器設計的國產工業評估板，ARM Cortex-A55核心主頻高達1.6GHz。評估板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案，國產化率約為99%（按元器件數量占比，數據僅供參考）。核心板經過專業的PCB Layout和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板接口資源豐富，引出13路UART（6路RS485+ 2路RS232 + 4路TTL UART + 1路Debug UART）、4路CAN-FD、4路Ethernet、3路USB2.0、Local Bus等通信接口，同時引出HDMIOUT、LVDS LCD、MIPILCD、HP OUT/MIC IN等音視頻多媒體接口，內置2TOPS NPU、8M@30fps ISP，并支持4K@25fps H.264視頻編碼。評估板板載WiFi/Bluetooth二合一模塊，支持選配4G/5G模塊、NVMe固態硬盤、PLP斷電保護模塊等，并可選配外殼直接應用于工業現場，方便用戶快速進行產品方案評估與技術預研。

評估板硬件資源圖解1

評估板硬件資源圖解2

基于命令行編譯Qt工程

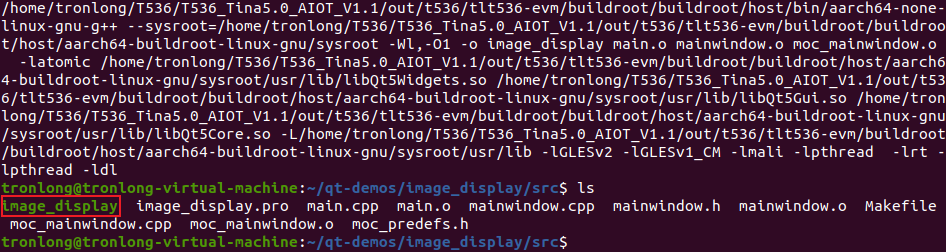

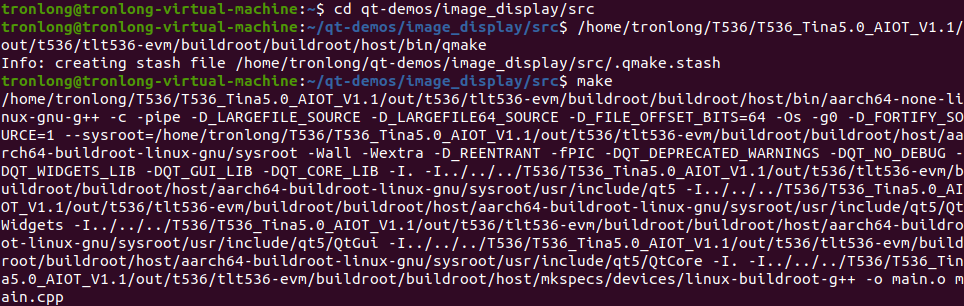

進入image_display工程源碼目錄，配置交叉編譯工具鏈環境，執行qmake命令生成Makefile文件，再執行make命令編譯生成可在評估板上正常運行的ARM端Qt程序鏡像，如下圖所示。

Host# cdqt-demos/image_display/src

Host# /home/tronlong/T536/T536_Tina5.0_AIOT_V1.1/out/t536/tlt536-evm/buildroot/buildroot/host/bin/qmake

Host# make

圖 2

圖 3

基于QtCreator工具編譯Qt工程

請先自行下載、安裝Qt Creator工具至Ubuntu，執行如下命令啟動Qt Creator（本次操作使用Qt Creator版本為4.11.0）。

Host# qtcreator

圖 4

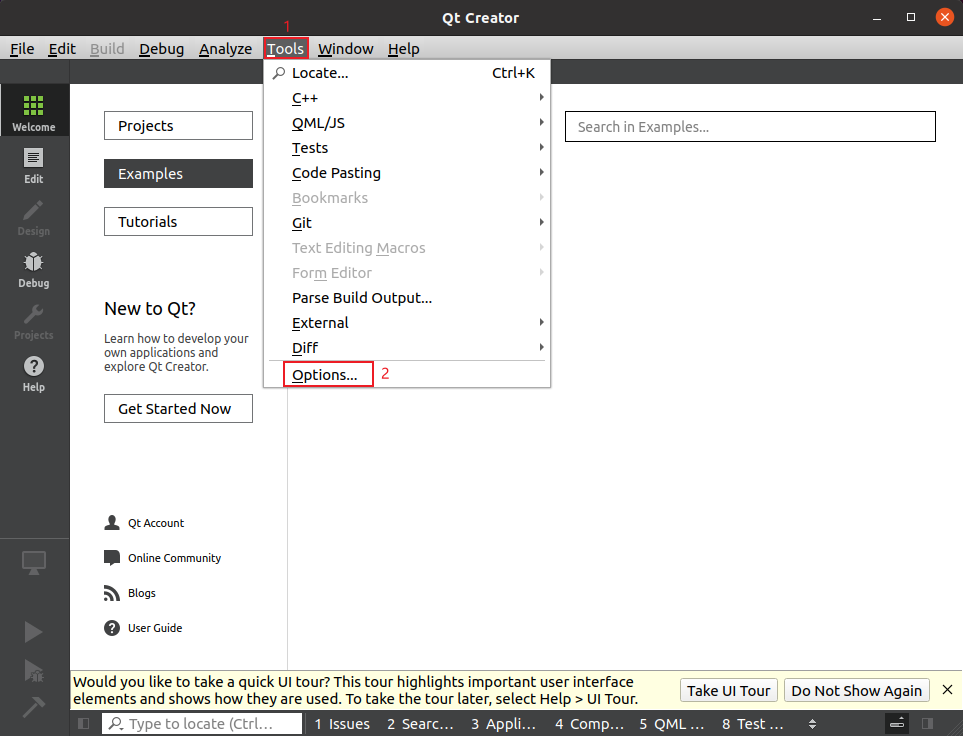

啟動Qt Creator工具后，點擊菜單欄"Tools->Options…"。

圖 5

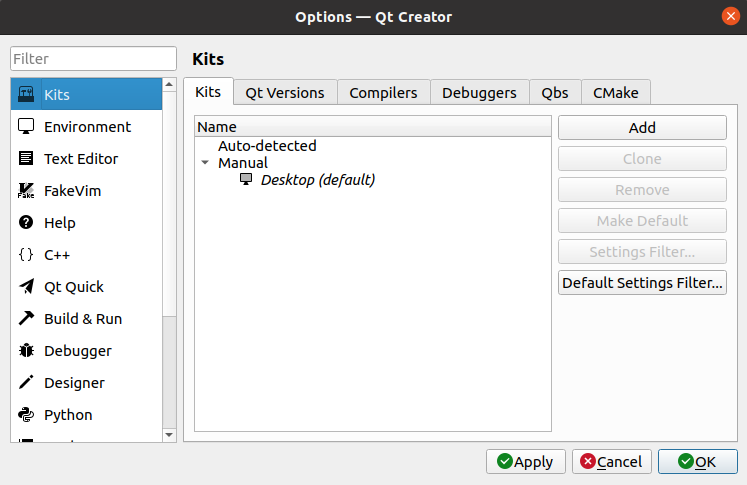

點擊"Kits"，打開配置選擇頁面。

圖 6

配置Debuggers

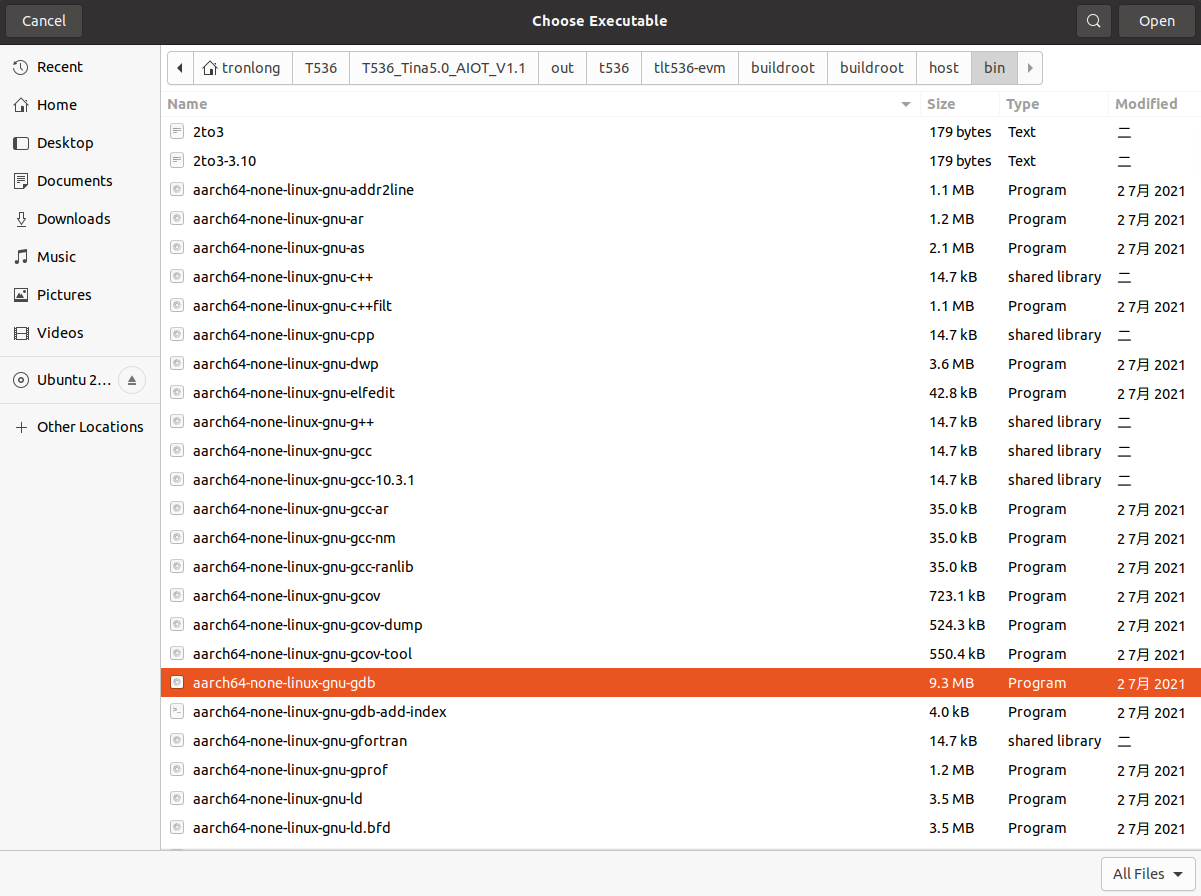

點擊"Debuggers ->Add->Browse…"，選擇平臺GDB，然后點擊Open確認。具體路徑為：

/home/tronlong/T536/T536_Tina5.0_AIOT_V1.1/out/t536/tlt536-evm/buildroot/buildroot/host/bin/aarch64-linux-gnu-gdb

圖 7

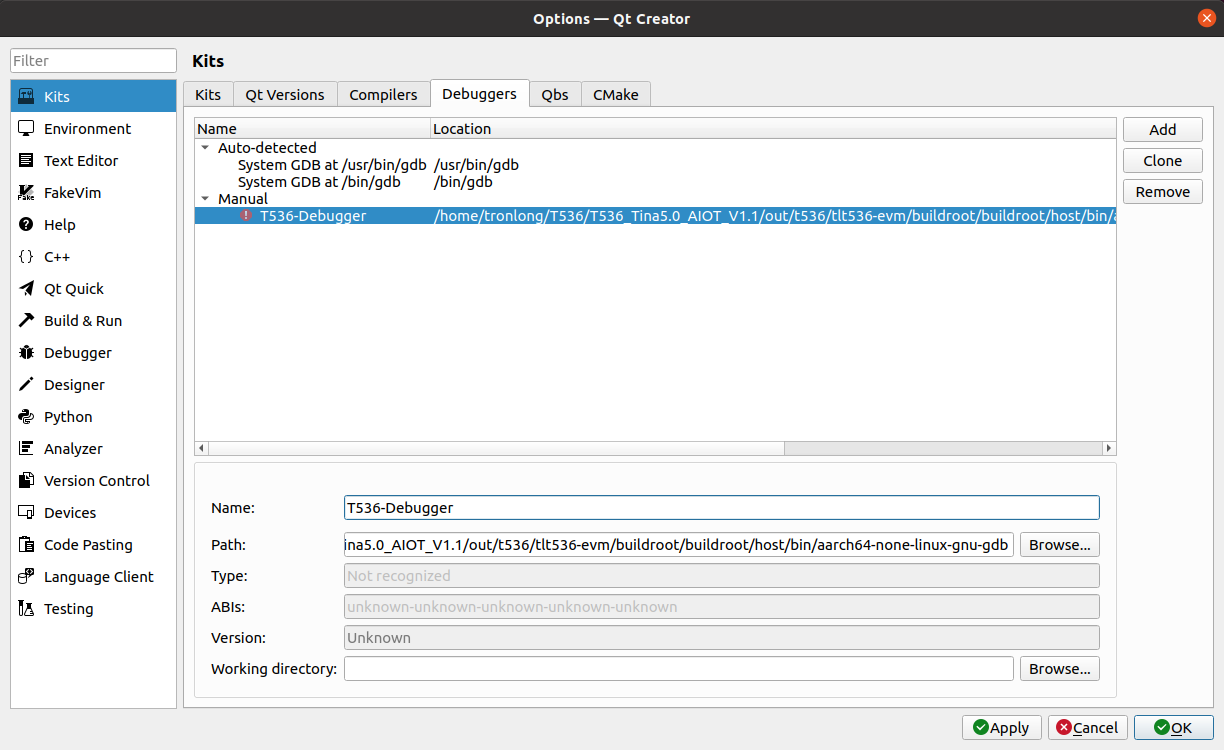

選擇后，Name修改為"T536-Debugger"，再點擊Apply，如下圖所示。

圖 8

配置交叉編譯工具鏈

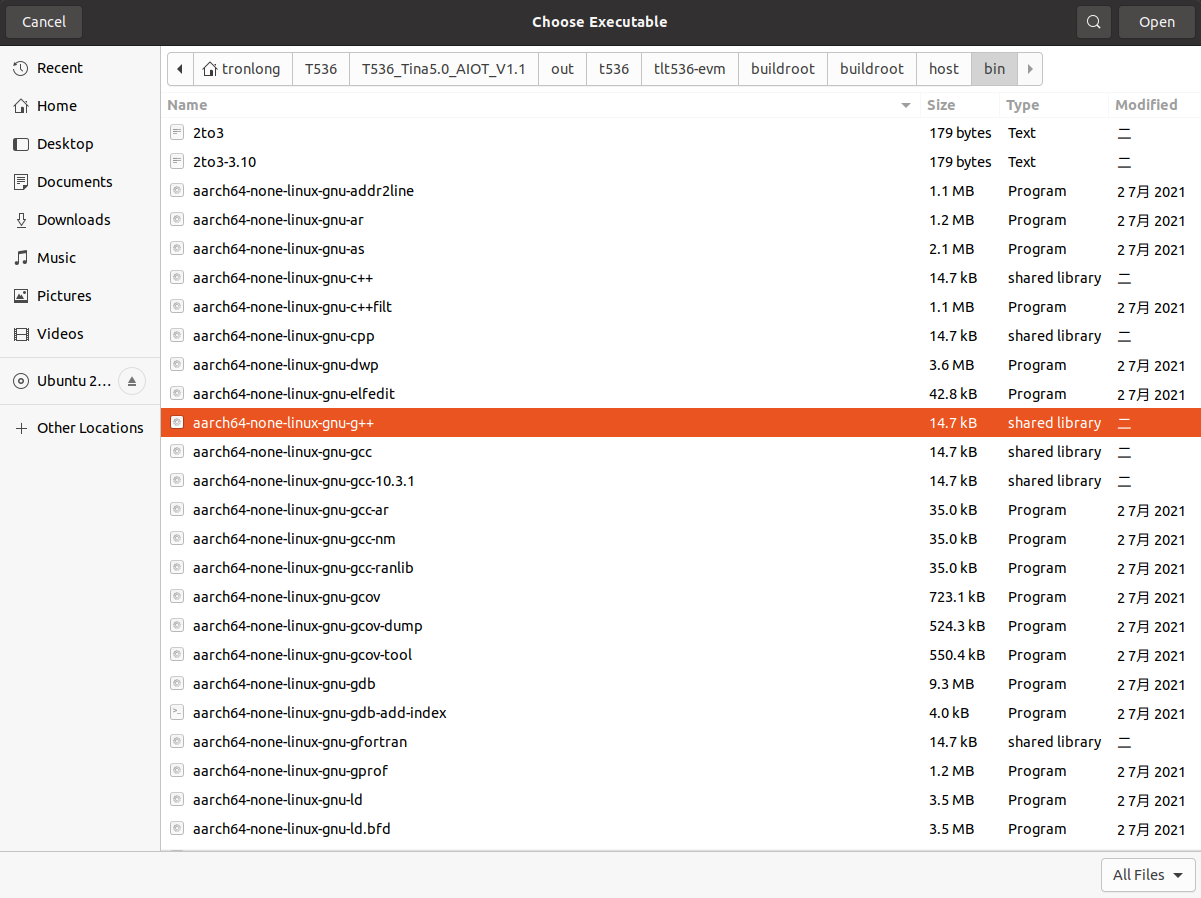

點擊"Compilers->Add->GCC->C++ ->Browse…"，選擇平臺交叉編譯工具鏈中的aarch64-linux-gnu-g++，然后點擊Open確認。具體路徑為：

/home/tronlong/T536/T536_Tina5.0_AIOT_V1.1/out/t536/tlt536-evm/buildroot/buildroot/host/bin/aarch64-none-linux-gnu-g++

圖 9

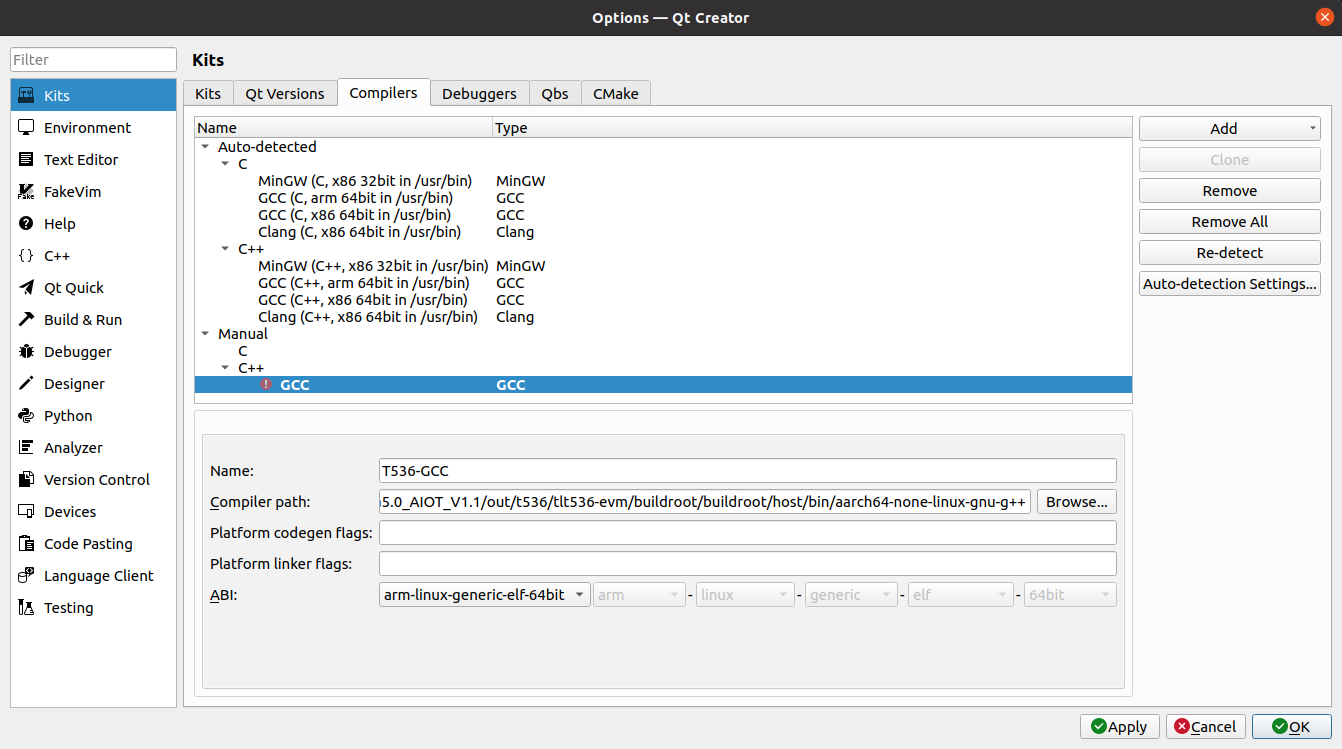

選擇后，Name修改為"T536-GCC"，ABI選擇"arm-linux-generic-elf-64bit"，再點擊Apply，如下圖所示。

圖 10

配置Qt Versions

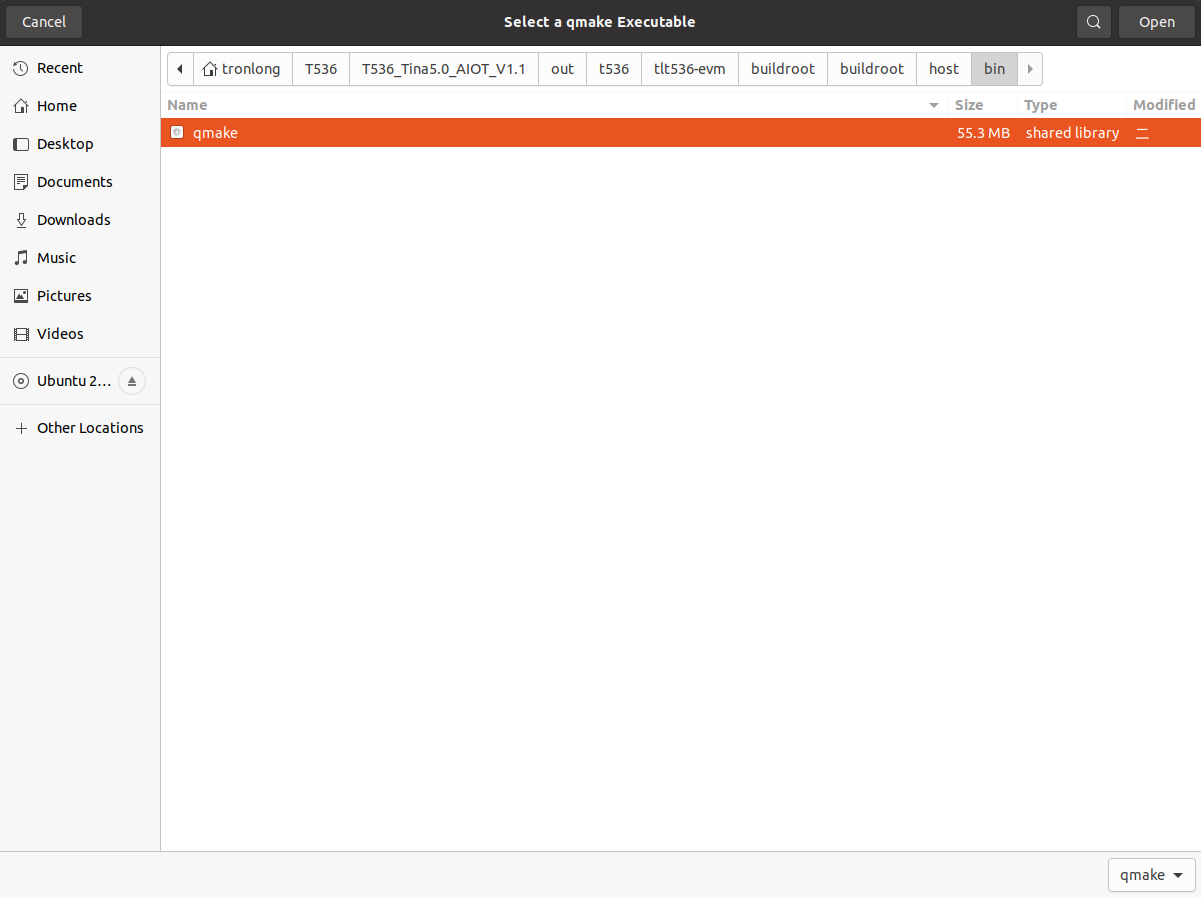

點擊"Qt Versions->Add"，選擇平臺qmake，然后點擊Open確認。具體路徑為：

/home/tronlong/T536/T536_Tina5.0_AIOT_V1.1/out/t536/tlt536-evm/buildroot/buildroot/host/bin/qmake

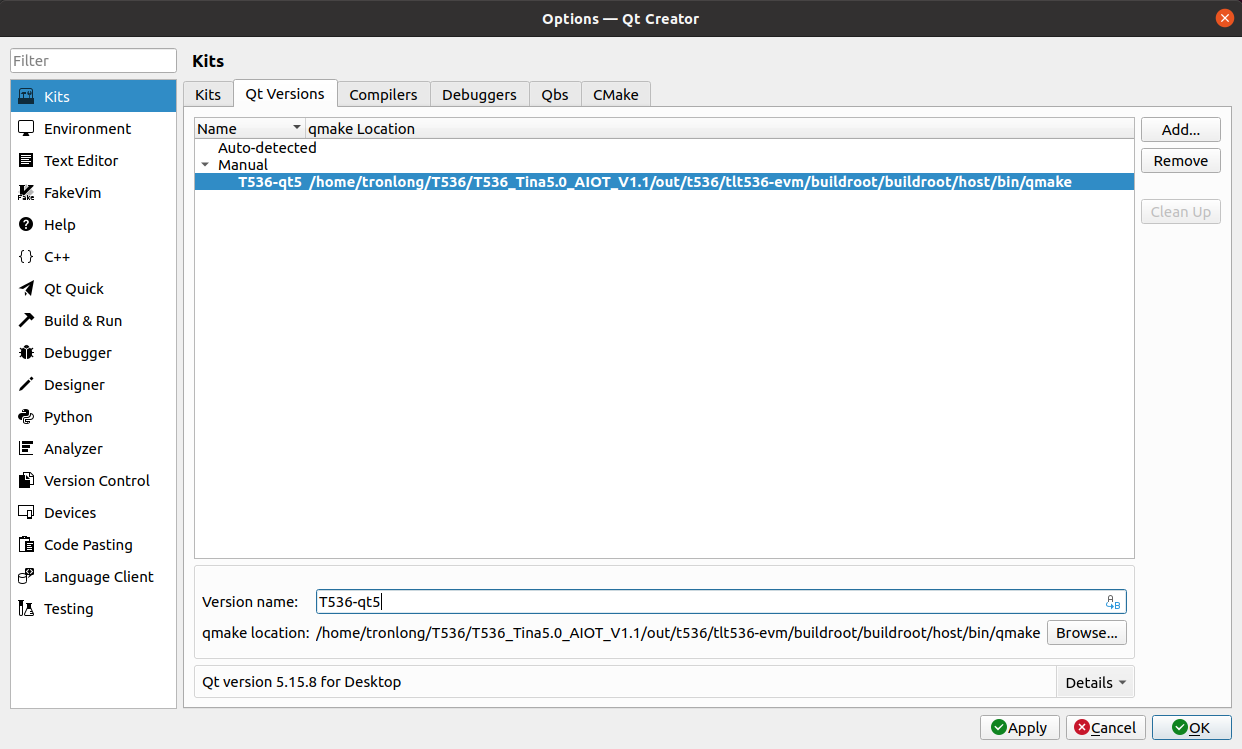

選擇后，Version name修改為"T536-qt5"再點擊Apply，如下圖所示。

圖 11

圖 12

配置Kits

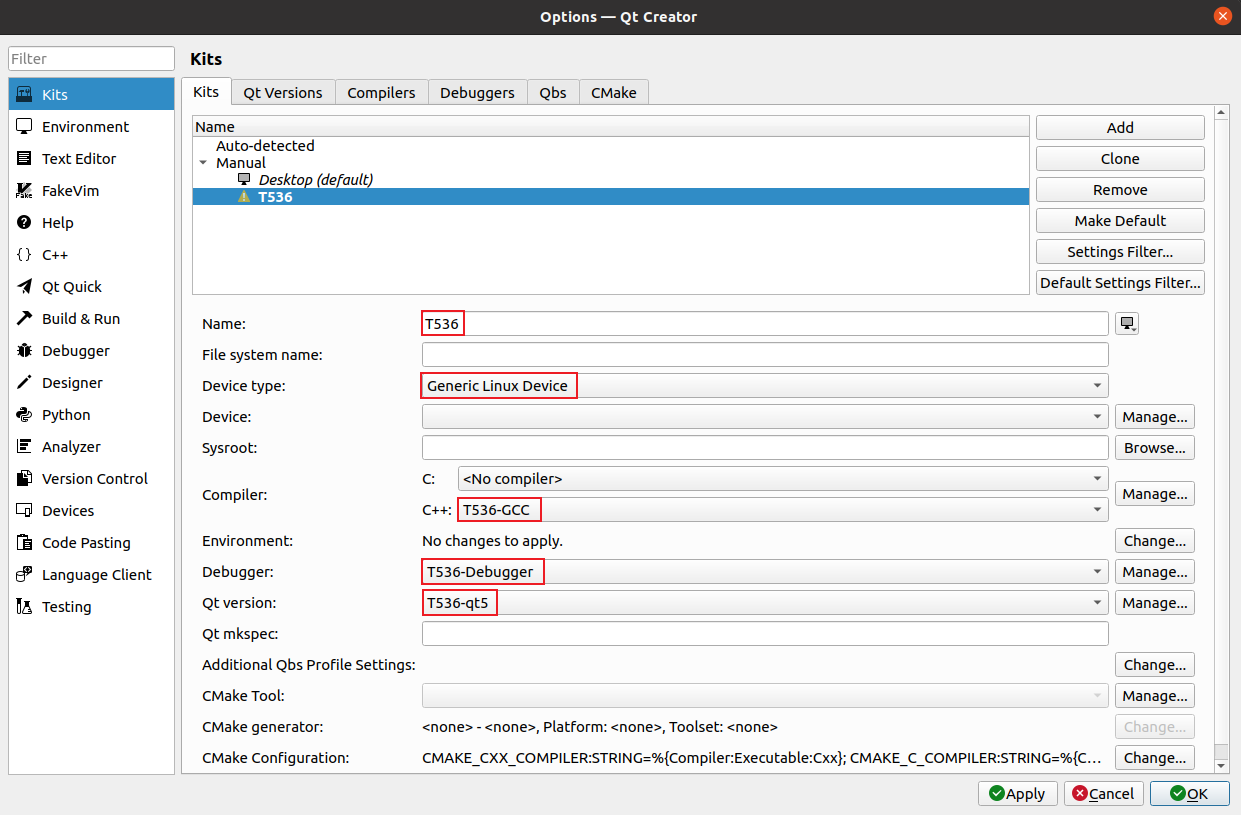

請參照下圖配置Kits各選項。點擊"Kits ->Add"，將Name修改為"T536"，Device type選擇"Generic Linux Device"，Compiler的C++選擇"T536-GCC"，Debugger選擇"T536-Debugger"，Qtversion選擇"T536-qt5"，點擊Apply，然后點擊OK完成配置。

圖 13

編譯Qt工程

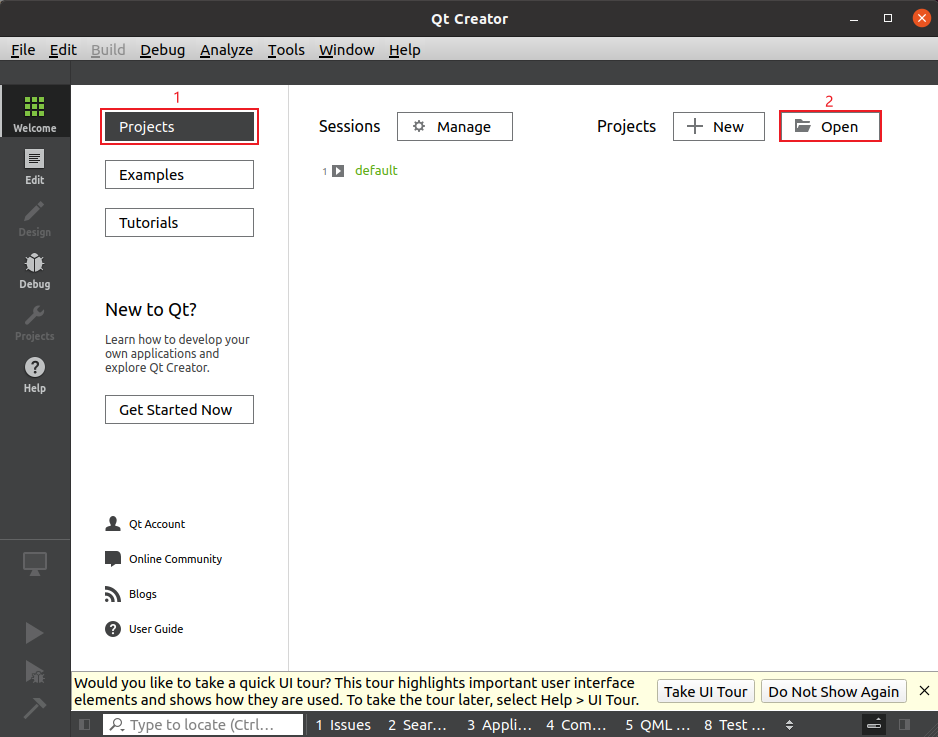

點擊"Project -> Open"。

圖 14

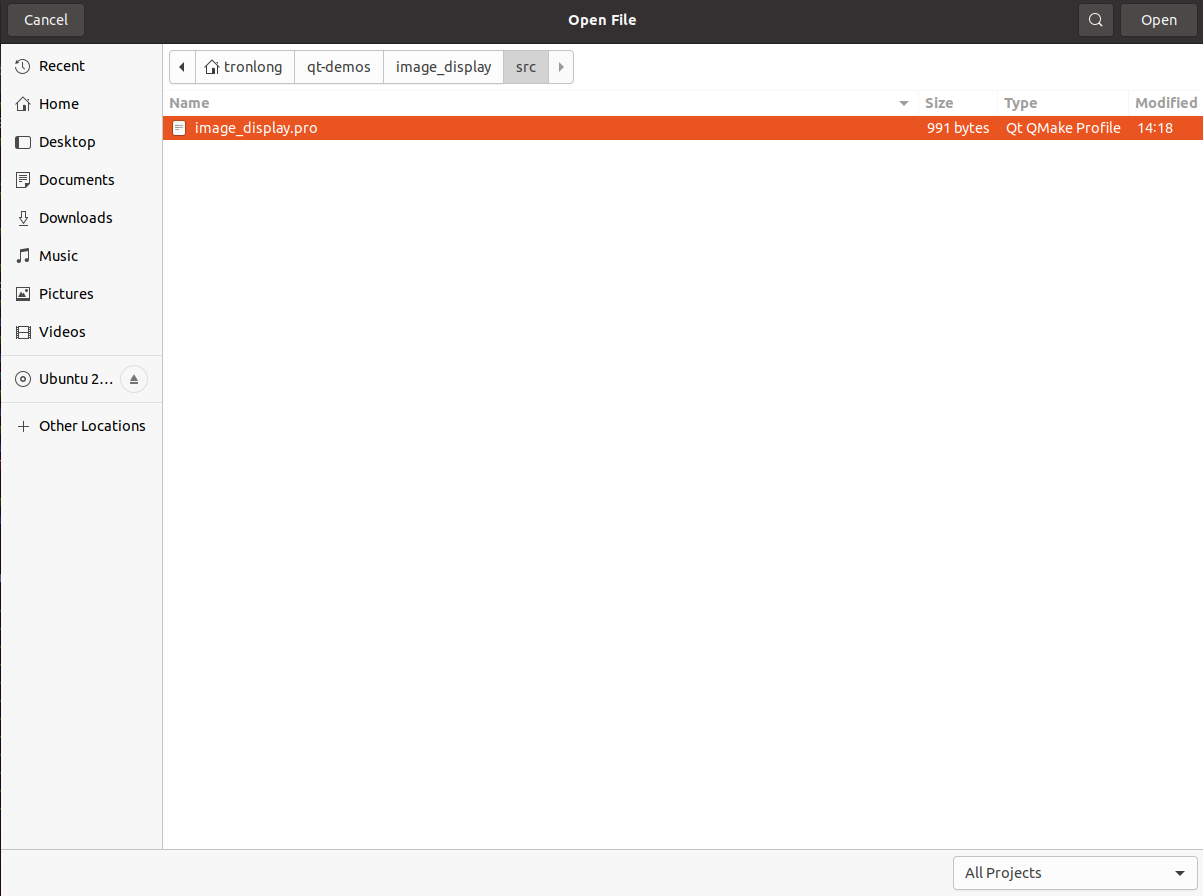

選中Qt工程源碼目錄中.pro文件，點擊Open。

圖 15

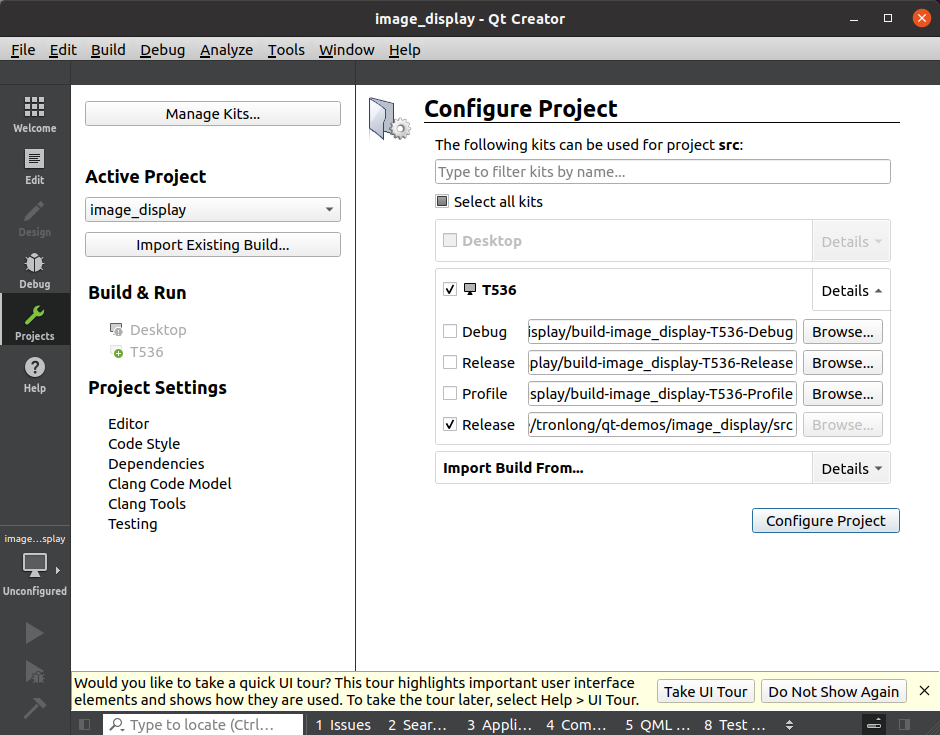

勾選T536平臺Kits，點擊"Configure Project"進行工程配置，如下圖所示。

圖 16

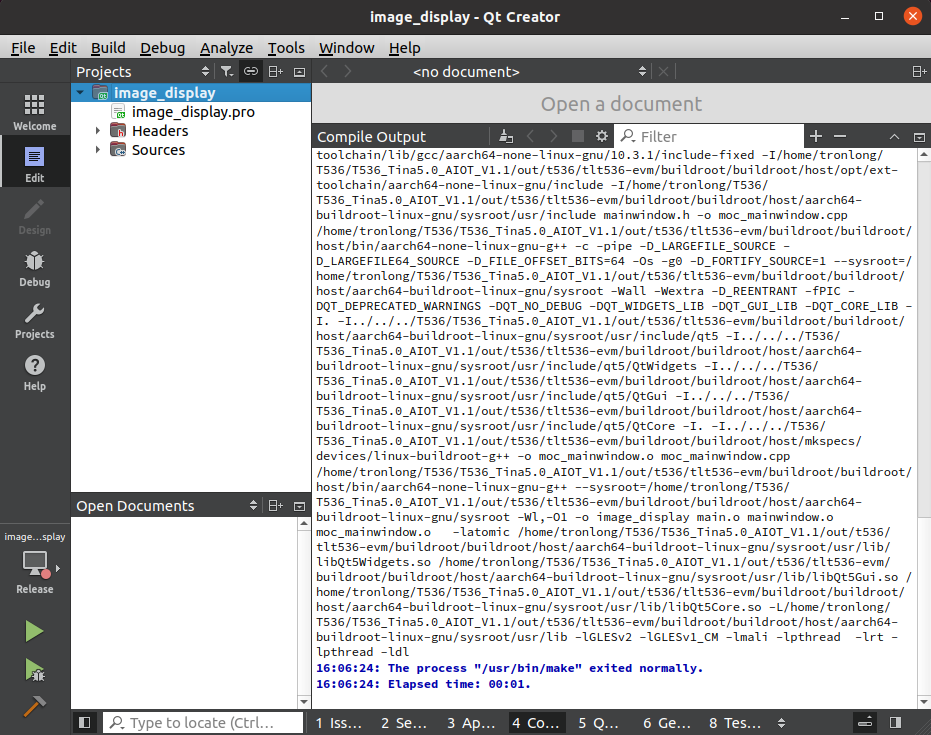

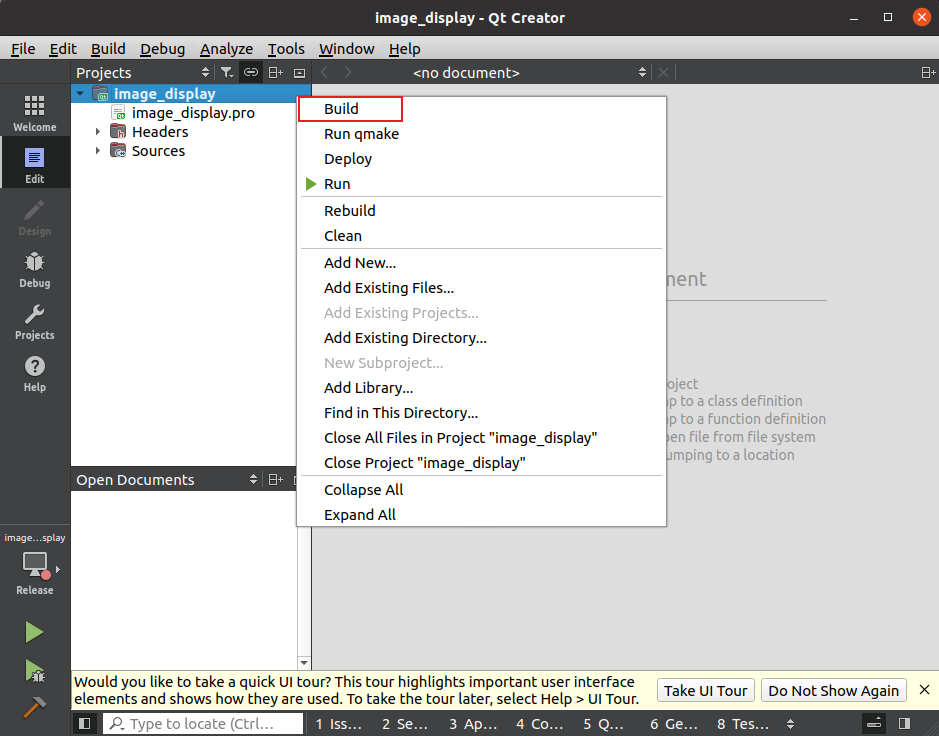

右擊Qt工程，點擊Build進行Qt工程編譯。

圖 17

圖 18

編譯完成后，將生成可在評估板上正常運行的ARM端Qt程序鏡像，如下圖所示。

圖 19

在評估板上運行Qt程序

評估板默認支持HDMI OUT顯示，如需切換為MIPILCD、LVDSLCD等顯示方式，需替換支持對應顯示方式的.fex文件。本次測試使用HDMI OUT顯示，請通過HDMI線將顯示器與評估板HDMI OUT接口連接。

進入評估板文件系統，將ARM端Qt程序鏡像拷貝至評估板文件系統任意目錄下，同時將image_display工程bin目錄下文件名為test.jpg的JPG格式圖片拷貝至相同路徑。請在Qt程序鏡像所在路徑下執行如下命令，查看程序運行參數。

Target# ./image_display

參數解釋

imagepath：圖片路徑。

rotation：該參數為1，則豎屏顯示。

圖 20

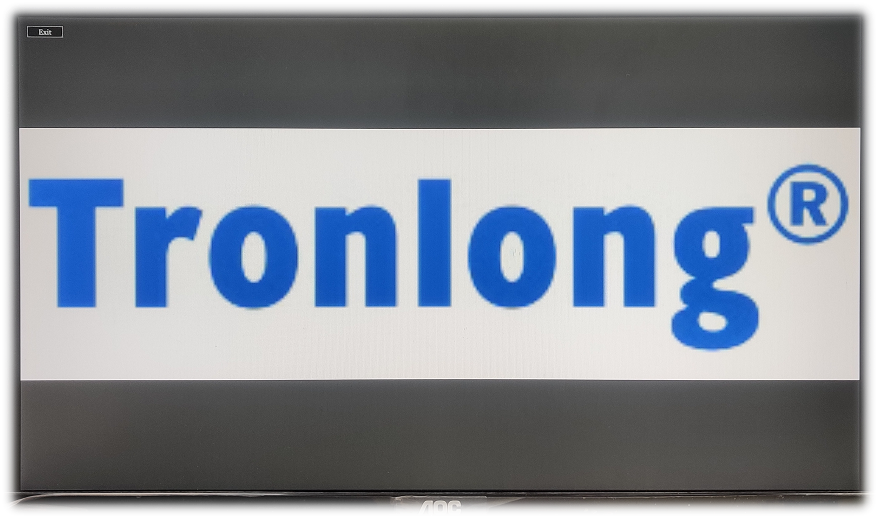

橫屏顯示圖片。

執行如下命令，顯示屏將顯示如下圖像，按"Ctrl + C"退出程序。

備注：使用支持觸摸功能的顯示屏可觸摸"Exit"退出程序。

Target# ./image_display ./test.jpg

圖 21

圖 22

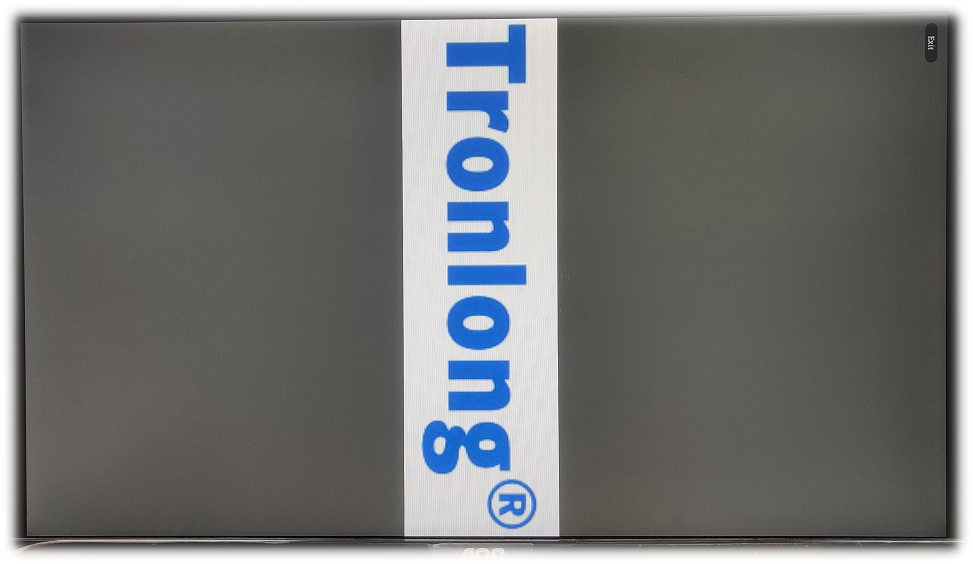

豎屏顯示圖片。

執行如下命令，顯示屏將顯示如下圖像，按"Ctrl + C"退出程序。

備注：使用支持觸摸功能的顯示屏可觸摸"Exit"退出程序。

Target# ./image_display ./test.jpg 1

圖 23

圖 24

Qt程序自啟動說明

本章節以led_control案例為例，演示Qt程序自啟動功能。請通過HDMI線將HDMI顯示屏與評估板HDMI OUT接口連接，評估板上電啟動，進入評估板文件系統，將位于產品資料“4-軟件資料Demoqt-demosled_controlbin”目錄下的可執行文件拷貝至評估板文件系統的"/root/"目錄下。

圖 25

執行如下命令，修改"/etc/init.d"目錄下的rcS配置文件，在文件末尾添加Qt程序自啟動的相關配置內容。

Target# vi /etc/init.d/rcS

圖 26

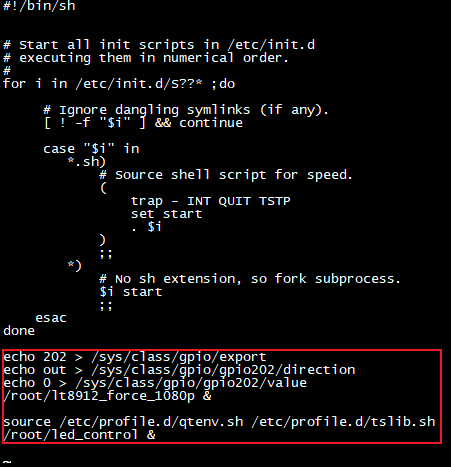

添加內容如下：

echo 202 > /sys/class/gpio/export

echo out > /sys/class/gpio/gpio202/direction

echo 0 > /sys/class/gpio/gpio202/value

/root/lt8912_force_1080p &

source /etc/profile.d/qtenv.sh /etc/profile.d/tslib.sh

/root/led_control &

圖 27

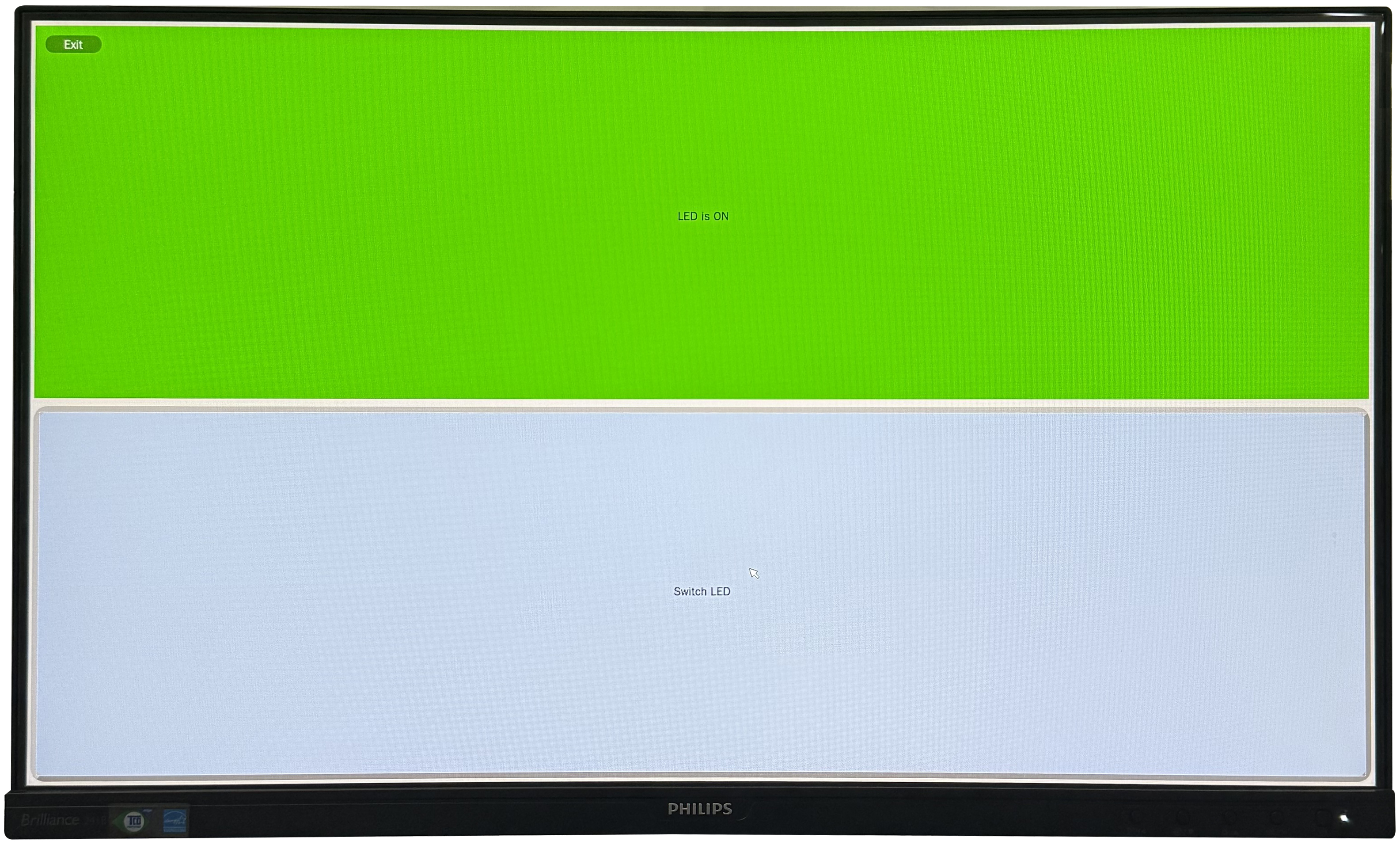

修改完成后，保存并退出，請將評估板斷電重啟，Qt程序將會自啟動運行。Qt程序運行成功后，可觀察到HDMI顯示屏顯示LED控制界面，如下圖所示。可通過鼠標點擊界面控制LED亮滅。

圖 28

如需取消評估板Qt程序自啟動配置，將rcS配置文件添加內容刪除即可。
