概述
ADuM3210/ADuM3211均為采用ADI公司iCoupler^?^技術的雙通道數字隔離器。這款隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。

**iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當的情況下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM3210/ADuM3211隔離器提供兩個獨立的隔離通道，支持兩種通道配置和最高達25 Mbps的數據速率（請參考“訂購指南”）。它們的任一側均可采用3.3 V至5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。相比ADuM3200/ADuM3201的默認輸出高電平特性，ADuM3210/ADuM3211隔離器具有默認輸出低電平特性。ADuM3210W和ADuM3211W為汽車應用級產品，工作溫度可達125°C。

與[ADuM1200]/[ADuM1201]隔離器相比，ADuM3210/ADuM3211隔離器包含多項電路和布局改進，系統級IEC 61000-4-x測試（ESD、突波和浪涌）顯示其性能大大增強。對于ADuM1200/ADuM1201或ADuM3210/ADuM3211產品，這些測試的精度主要取決于用戶電路板或模塊的設計與布局。欲了解更多信息，請參考應用筆記[AN-793：]“iCoupler隔離產品的ESD/閂鎖考慮因素”。
數據表：*附件：ADuM3210 ADuM3211雙通道數字隔離器，具有增強的系統級ESD可靠性技術手冊.pdf

應用

• 尺寸至關重要的多通道隔離
• SPI接口/數據轉換器隔離
• RS-232/RS-422/RS-485收發器隔離
• 數字現場總線隔離
• 柵極驅動接口
• 混合動力汽車、電池監控器和電機驅動

特性

• 增強的系統級ESD性能符合IEC 61000-4-x標準
• 工作溫度最高可達：125°C
• 默認低電平輸出
• 8引腳窄體SOIC封裝，符合RoHS標準
• 低功耗工作
  • 5 V工作電壓（請參考數據手冊）
  • 3.3 V工作電壓（請參考數據手冊）
• 高數據速率：DC至25 Mbps (NRZ)

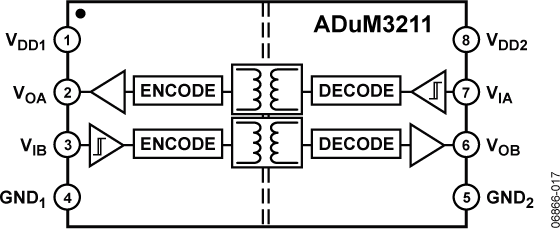

功能框圖

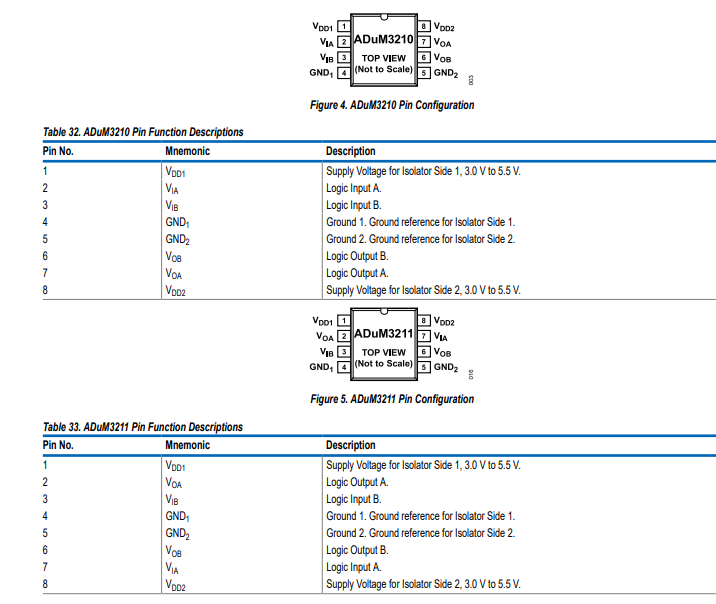

引腳配置描述

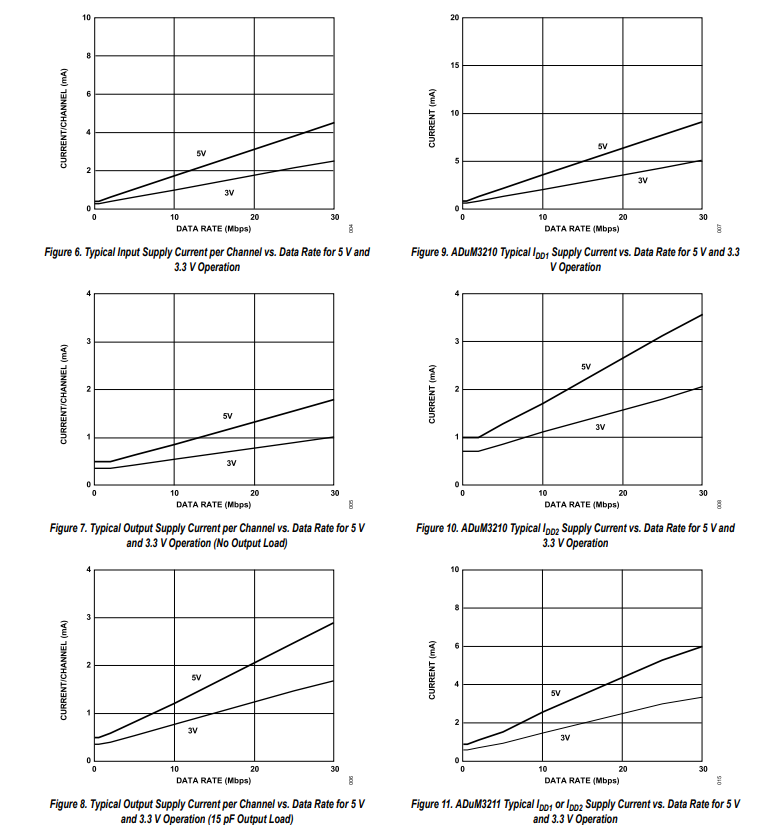

典型性能特征

應用信息

印刷電路板布局

ADuM3210/ADuM3211數字隔離器的邏輯接口無需外部接口電路。強烈建議在輸入和輸出電源引腳處進行電源去耦。去耦電容值應為0.01μF至0.1μF。電容兩端與輸入電源引腳之間的總引線長度均不得超過2mm。

有關電路板布局指南，請參閱AN - 1109《應用筆記：與印刷電路板相關的布局》。

系統級靜電放電（ESD）注意事項及增強功能

系統級可靠性（例如，符合IEC 61000 - 4 - x標準）取決于系統設計，而系統設計因應用而異。ADuM3210/ADuM3211集成了許多增強功能，以降低對系統設計的依賴，從而實現更可靠的ESD性能。這些增強功能包括：

• 在所有輸入/輸出引腳上添加ESD保護軌，以減小輸入/輸出幾何形狀。
• 鍵合線電感的影響降至最低。
• 通過在PMOS和NMOS器件之間采用保護和隔離技術，最大限度地減少CMOS器件中的串擾效應。
• 使用45°角的電源引腳走線，消除高電場集中區域。
• 通過在每個電源引腳與其相應的地之間采用更大的ESD鉗位，防止電源引腳金屬遷移。

盡管ADuM3210/ADuM3211具有改進的系統級ESD可靠性，但它們仍依賴于穩健的系統級設計。如需詳細了解電路板布局和系統級設計方面的注意事項，請參閱AN - 793《應用筆記：采用iCoupler隔離產品的ESD/閂鎖注意事項》。

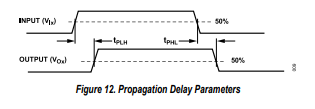

傳播延遲相關參數

傳播延遲是描述邏輯信號通過一個組件傳播所需時間的參數。信號到邏輯低電平輸出的傳播延遲，可能與到邏輯高電平輸出的傳播延遲不同。

脈沖寬度失真是指這兩種傳播延遲值之間的最大差異，它體現了輸入信號定時的保持精度。

通道間延遲匹配是指單個ADuM3210/ADuM3211器件內各通道之間傳播延遲差異的最大量。

傳播延遲差異是指在相同條件下工作的多個ADuM3210/ADuM3211器件之間傳播延遲差異的最大量。

直流正確性和磁場抗擾度

隔離器輸入的正向和負向邏輯轉換，會使較窄（~1 ns ）的脈沖通過變壓器發送至解碼器，進而對解碼器進行置位或復位，表明有輸入邏輯轉換。在輸入邏輯轉換缺失（即輸入為邏輯1持續超過約2μs ）時，會發送一組周期性的刷新脈沖，以確保輸出的直流正確性，表明正確的輸入狀態。

如果解碼器在約5μs以上的時間內未收到脈沖，則認為輸入側未通電或無功能，此時隔離器輸出會被看門狗電路強制置為默認低電平狀態（見表34和表35 ）。

ADuM3210/ADuM3211對外部磁場具有抗擾性。ADuM3210/ADuM3211的磁場抗擾度極限由以下條件設定：變壓器接收線圈中感應的電壓足夠大，會錯誤地置位或復位解碼器。以下分析明確了這種情況發生的條件。對ADuM3210/ADuM3211在3V工作條件下進行研究，因為這代表了該產品最敏感的工作模式。

變壓器輸出的脈沖幅度大于1.0 V 。解碼器的感應閾值約為0.5 V ，因此確定了一個0.5 V的裕量，在此裕量內感應電壓可被容忍。接收線圈上感應的電壓由下式給出：

其中：

• β為磁通密度（高斯）。
• **r_{n}**為接收線圈中第n匝的半徑（厘米）。
• N為接收線圈的匝數。

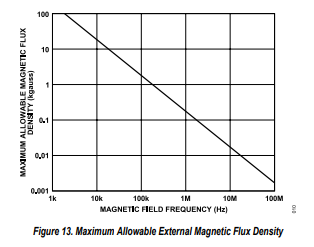

考慮到ADuM3210/ADuM3211中接收線圈的幾何形狀，以及解碼器處感應電壓最大為0.5 V （占0.5 V裕量的50% ）的要求，可計算出給定頻率下的最大允許磁場。計算結果如圖13所示。
