概述
ADuM3200/ [ADuM3201]均為采用ADI公司 iCoupler^?^ 技術的雙通道數字隔離器。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。
數據表：*附件：ADuM3200 ADuM3201雙通道數字隔離器，具有增強的系統級ESD可靠性技術手冊.pdf

iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的 iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些 iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下，iCoupler i器件的功耗只有光耦合器的1/10至1/6。

ADuM3200/ADuM3201隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率（請參考“訂購指南”）。它們的任一側均可采用3.3 V至5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。ADuM3200W和ADuM3201W為汽車應用級產品，工作溫度可達125°C。

與ADuM1200/ADuM1201隔離器相比，ADuM3200/ADuM3201隔離器包含多項電路和布局改進，系統級IEC 61000-4-x測試（ESD、突波和浪涌）顯示其性能大大增強。對于ADuM1200/ADuM1201或ADuM3200/ADuM3201產品，這些測試的精度主要取決于用戶電路板或模塊的設計與布局。欲了解更多信息，請參考應用筆記AN-793：“iCoupler隔離產品的ESD/閂鎖考慮因素”。

應用

• 尺寸至關重要的多通道隔離
• SPI 接口/數據轉換器隔離
• RS-232/RS-422/RS-485收發器隔離
• 數字現場總線隔離
• 混合動力汽車電池監控

特性

• 增強的系統級ESD保護性能，符合IEC 61000-4-x標準
• 工作溫度最高可達：125℃
• 8引腳窄體SOIC封裝，符合RoHS標準
• 低功耗工作
  • 5 V 工作電壓（請參考數據手冊）
  • 3.3 V工作電壓（請參考數據手冊）
• 雙向通信
• 3.3 V/5 V電平轉換

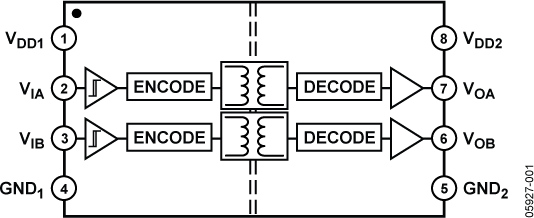

框圖

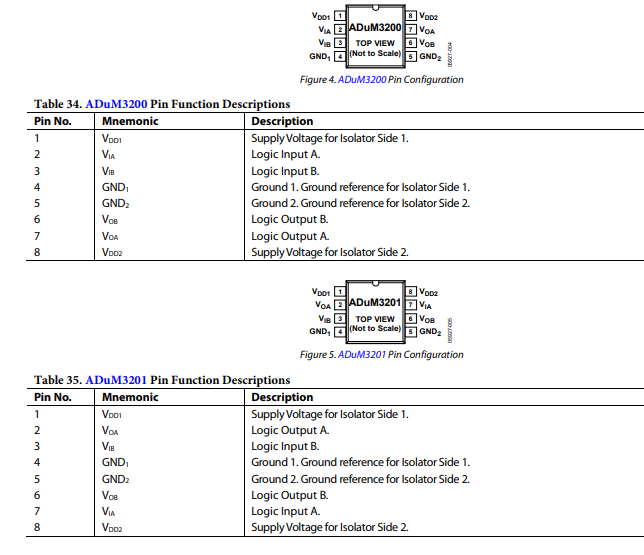

引腳配置描述

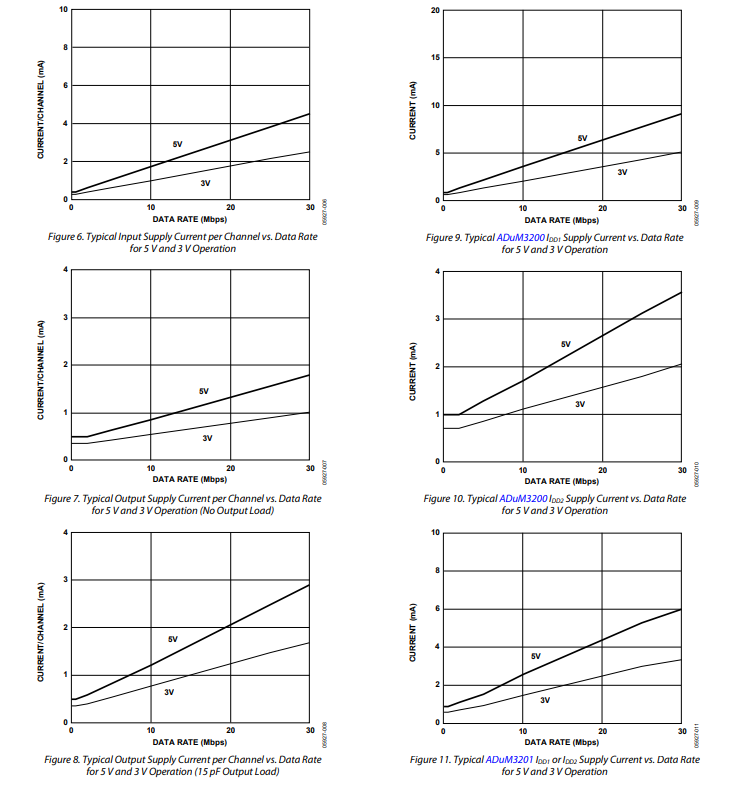

典型性能特征

應用信息

印刷電路板布局

ADuM3200/ADuM3201數字隔離器的邏輯接口無需外部接口電路。強烈建議在輸入和輸出電源引腳處進行電源去耦。去耦電容值應在0.01μF至0.1μF之間。電容兩端的總走線長度均不得超過20mm。有關電路板布局指南，請參閱AN - 1109應用筆記。

系統級靜電放電（ESD）考慮與增強措施

系統級ESD可靠性（例如，符合IEC 61000 - 4 - x標準）在很大程度上取決于系統設計，而系統設計因應用而異。ADuM3200/ADuM3201整合了眾多增強功能，使ESD可靠性對系統設計的依賴程度降低。這些增強功能包括：

• 在所有輸入/輸出接口添加靜電放電保護單元。
• 通過采用更寬的幾何形狀和并聯線條，降低關鍵金屬走線的電阻。
• 利用保護環和隔離技術，在PMOS和NMOS器件之間，最大程度減少CMOS器件中硅控整流（SCR）效應的影響。
• 采用覆蓋金屬，消除高電場集中區域。
• 在每個電源軌上使用更大的ESD鉗位，防止電壓過沖。

雖然ADuM3200/ADuM3201可提升系統級ESD可靠性，但它們無法替代完善的系統級設計。請參閱《AN - 739 iCoupler隔離產品Latch - Up考慮因素》，了解有關電路板布局和系統級設計的詳細建議。

傳播延遲相關參數

傳播延遲是描述邏輯信號通過一個組件所需時間的參數。邏輯高電平到邏輯低電平輸出的傳播延遲，可能與邏輯低電平到邏輯高電平輸出的傳播延遲不同。

脈沖寬度失真指的是兩種延遲值之間的最大差異，它體現了輸入信號時序的保真度。

通道間匹配是指單個ADuM3200/ADuM3201組件內不同通道之間，傳播延遲的最大差異量。

傳播延遲偏差是指在相同條件下運行的多個ADuM3200/ADuM3201組件之間，傳播延遲的最大差異量。

直流校正與磁場抗擾度

正負邏輯跳變（由隔離器輸入產生的窄脈沖，小于1納秒）可通過變壓器發送到解碼器。解碼器可被這些脈沖觸發或重置，從而指示輸入邏輯跳變。在輸入 absence（無信號）狀態下，若輸入有超過1微秒的邏輯跳變脈沖，解碼器會正確設置狀態，以確保輸出正確。如果解碼器側在約5微秒內未收到內部直流信號，則隔離器被視為未通電或出現故障（見表格32和表格33），此時看門狗定時器電路會將輸出強制設置為默認狀態。

ADuM3200/ADuM3201對外部磁場具有極強的抗擾性。隔離器對磁場的抗擾性由接收線圈中感應電壓是否足夠大來決定，感應電壓過大會導致解碼器誤觸發或重置。以下分析定義了可能出現這種情況的條件。對ADuM3200/ADuM3201的3V工作條件進行檢驗，因為這是最易受影響的工作模式。

變壓器輸出端的脈沖幅度大于1.0V。解碼器的感應閾值約為0.5V，因此可建立0.5V的裕量，在此裕量內，感應電壓可被承受。接收線圈上感應的電壓由下式給出：

• B 是磁通密度（高斯）。
• N 是接收線圈的匝數。
• r_n 是接收線圈中第n匝的半徑（厘米） 。
•
