TPS51385 是一款單片 7A 同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。集成的低導通電阻 DS（on） 功率 MOSFET 可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。特性包括精確的參考電壓、快速負載瞬態響應、用于輕負載效率的自動跳躍模式作、具有> 25kHz 開關頻率的 OOA 輕負載作、具有良好線路、負載調節的 D-CAP3 控制模式，并且不需要外部補償。
*附件：tps51385.pdf

TPS51385 提供 OVP、UVP、OCP、OTP 和 UVLO 的全面保護。該器件結合了電源良好信號和輸出放電功能。

TPS51385 支持內部和外部軟啟動時間選項。該器件具有 1 ms 的內部固定軟啟動時間。如果應用需要更長的軟啟動時間，則可以通過連接外部電容器來使用外部 SS 引腳來實現更長的軟啟動時間。

TPS51385 采用熱增強型 12 引腳 QFN 封裝，設計工作溫度范圍為 –40°C 至 125°C 結溫。

特性

• 4.5V 至 24V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 集成 22mΩ 和 11mΩ MOSFET
• 支持 7A 連續 I OUT
• 84μA 低靜態電流
• 25°C 時 ±1% 參考電壓 （0.6 V）
• –40°C 至 125°C 時，基準電壓為 ±1.5% （0.6V）
• 1MHz 開關頻率
• D-CAP3? 控制模式，可實現快速瞬態響應
• 支持 POSCAP 和所有 MLCC 輸出電容器
• 可調軟啟動和內部 1ms 軟啟動
• 輕負載下可選擇 PSM 和音頻外? （OOA） 模式，并支持即時更改
• 大型作業支持
• 用于監控輸出電壓的電源正常指示器
• 鎖存輸出 OV 和 UV 保護
• 非鎖存 UVLO 和 OT 保護
• 逐周期過流保護
• 內置輸出放電功能
• 小型 2.00mm × 3.00mm HotRod? QFN 封裝
• 與 TPS51386 引腳對引腳兼容（24 V，8 A）

參數

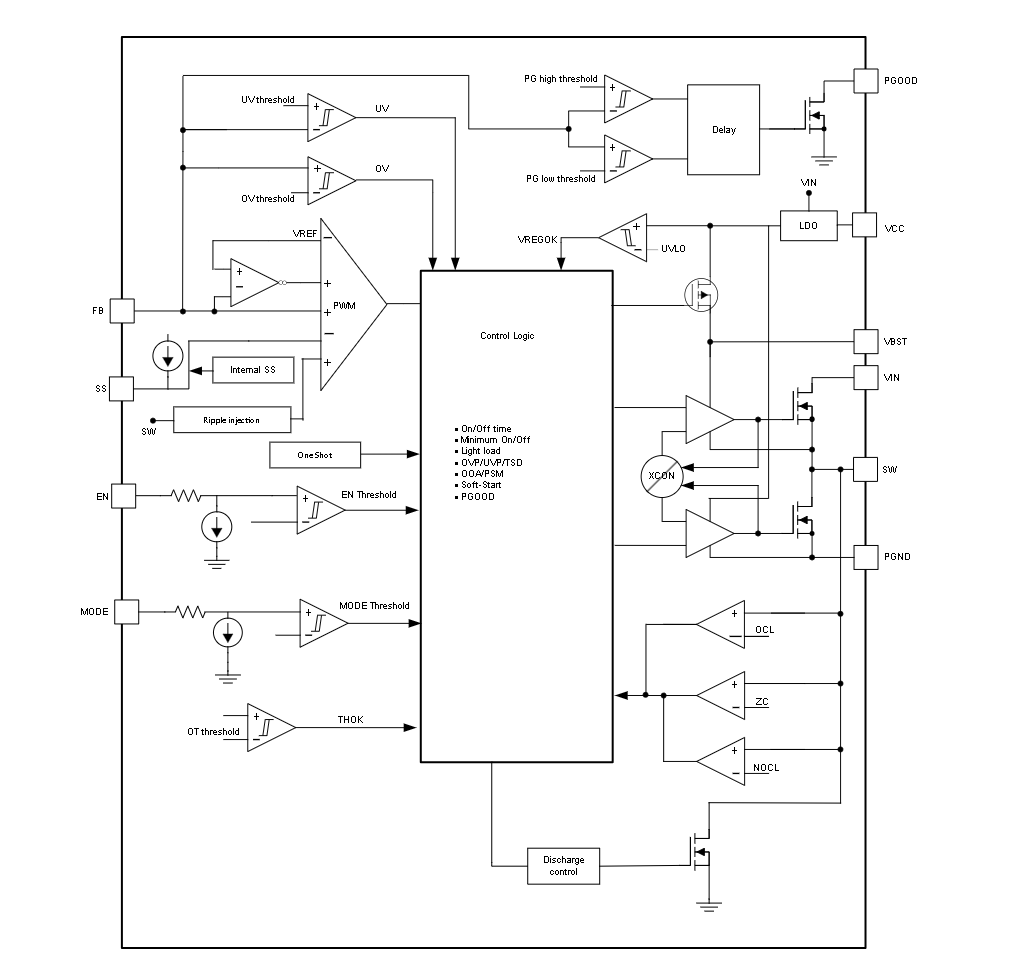

方框圖

1. 概述

TPS51385是一款高性能的同步降壓DC/DC轉換器，適用于4.5V至24V的輸入電壓范圍，提供高達7A的連續輸出電流。該轉換器采用D-CAP3?控制模式，支持快速瞬態響應，并具有多種保護功能和模式選擇。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至24V
• ?高輸出電流?：連續輸出電流可達7A
• ?D-CAP3?控制模式?：提供快速瞬態響應，無需外部補償
• ?可調軟啟動?：支持內部1ms軟啟動和外部可調軟啟動
• ?多種工作模式?：包括PSM（功率節省模式）和OOA（超出音頻模式）
• ?全面保護功能?：包括過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、熱關斷（OTP）和非鎖定欠壓鎖定（UVLO）
• ?小型封裝?：采用2.00mm × 3.00mm的HotRod? QFN封裝

3. 應用領域

• 筆記本電腦和PC計算機
• 超極本和平板電腦
• 電視和機頂盒，點載（POL）
• 分布式電源系統

4. 功能描述

• ?D-CAP3?控制模式?：通過內部紋波注入網絡模擬輸出電壓紋波，實現快速瞬態響應。
• ?軟啟動功能?：內部固定1ms軟啟動時間，外部SS引腳可設置更長的軟啟動時間。
• ? 功率節省模式（PSM） ?：輕負載時提高效率。
• ? 超出音頻模式（OOA） ?：輕負載時保持開關頻率高于25kHz，避免可聞噪聲。
• ?過壓和欠壓保護?：監測反饋電壓，在過壓或欠壓時關閉輸出，保護負載。
• ?熱關斷保護?：監測內部結溫，超過閾值時關閉輸出，防止過熱損壞。

5. 設計指南

• ?電感選擇?：根據負載電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：支持POSCAP和所有MLCC輸出電容，根據瞬態響應和穩定性要求選擇合適的電容值。
• ?布局建議?：優化PCB布局，減小寄生電感和電阻，確保良好的熱散耗路徑。

6. 封裝與訂購信息

TPS51385采用VQFN-HR（RJN）封裝，具體封裝尺寸和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
