MAX14850六通道數字隔離器技術手冊

要長高 ? 2025-06-05 10:24 ? 次閱讀

概述
MAX14850為6通道數字隔離器,采用Maxim的專有工藝,單芯片設計在不同電源供電的電路之間提供結構緊湊、低成本的數字信號傳輸方案。這項技術具有低功耗和穩定的高溫特性。

器件具有四路單向通道,每路支持DC至50Mbps傳輸速率;四個通道中以兩路為一組,在每個方向提供隔離數據傳輸。兩個雙向通道采用開漏輸出,每路可支持DC至2Mbps通信速率。

獨立的3.0V至5.5V電源分別用于隔離器兩側的供電,非常適合用作電平轉換器。MAX14850也可用作隔離的SPI總線、帶時鐘擴展的I2C總線、RS-232、RS-485/RS-422總線和多用途隔離總線。當作為總線隔離器時,其它通道可用于電源監測和復位信號。

MAX14850提供16引腳(10mm x 4mm)窄型SO封裝,工作在-40°C至+125°C汽車級溫度范圍。
數據表:*附件:MAX14850六通道數字隔離器技術手冊.pdf

應用

特性

  • 高壓保護
    • 600VRMS 60秒隔離
    • 單向輸出短路保護
  • 完整的數字隔離方案
    • 四路單向信號:2路輸入/2路輸出
    • 兩路雙向開漏信號
    • 50Mbps (最大值)單向數據傳輸速率
    • 2Mbps (最大值)雙向數據傳輸速率
  • 兼容多種接口標準
    • 帶時鐘擴展的I2C
    • SPI
    • RS-232、RS-422/RS-485
    • SMBus、PMBus接口

典型工作電路

電特性

測試電路/時序圖

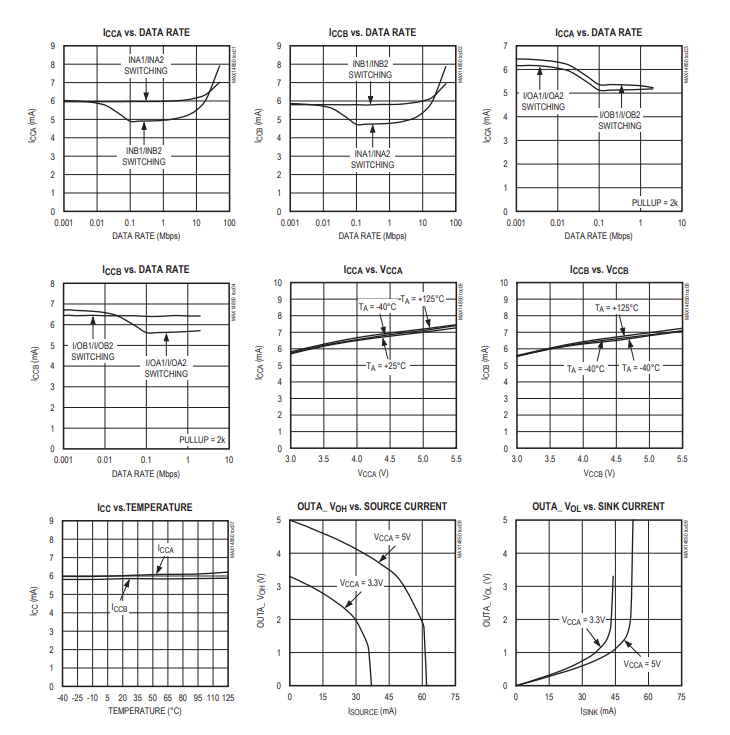

典型操作特性

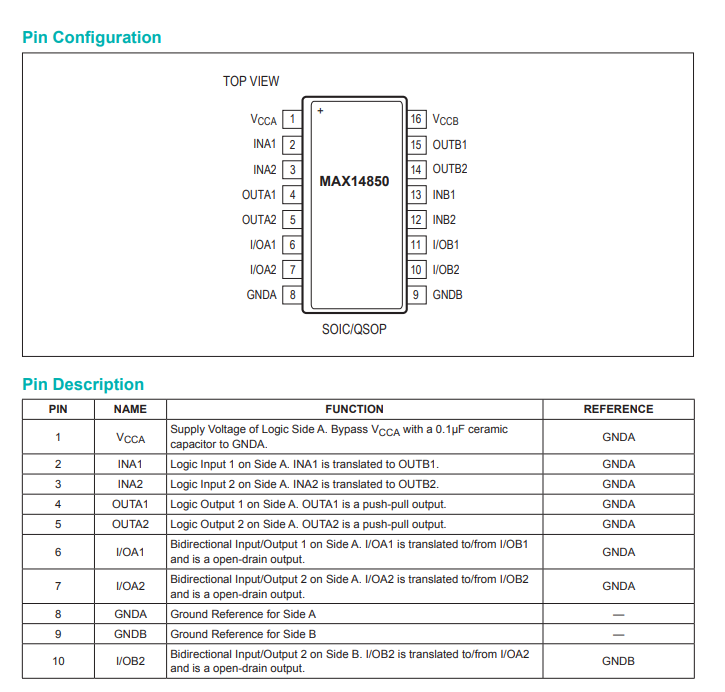

引腳配置描述


應用信息

持續隔離對使用壽命的影響

高電壓條件會使絕緣性能隨時間逐漸下降。電壓越高,絕緣性能下降速度越快。即便 MAX14850 中使用的是高品質絕緣材料,在隔離柵兩端長期存在高電壓的情況下,其性能也會下降。圖 4 展示了 MAX14850 的預期使用壽命與工作隔離電壓的關系。

電源時序

MAX14850 無需特殊的電源時序。邏輯電平由兩側的 V_{CCA}V_{CCB} 獨立設置。每個電源都可在規定的整個電壓范圍內施加,不受另一個電源電平或有無的影響。

電源去耦

為降低電源噪聲并減少引入數據錯誤的可能性,用 0.1μF 的陶瓷電容分別對 V_{CCA}V_{CCB} 進行去耦,電容要盡可能靠近電源輸入引腳連接到 GNDA 和 GNDB(相應地) 。
應用電路如下:
