本篇介紹在使用RA8-T系列芯片,建立馬達類工程應用時,如何將電流環部分的指令和變量設置到TCM單元,以提高電流環執行速度,從而提高系統整體的運行性能,在伺服和高端工業領域有很高的實用價值。本文以RA8T1為范例,亦可推廣到具備TCM功能的RA8-T系列其他芯片和相關領域。

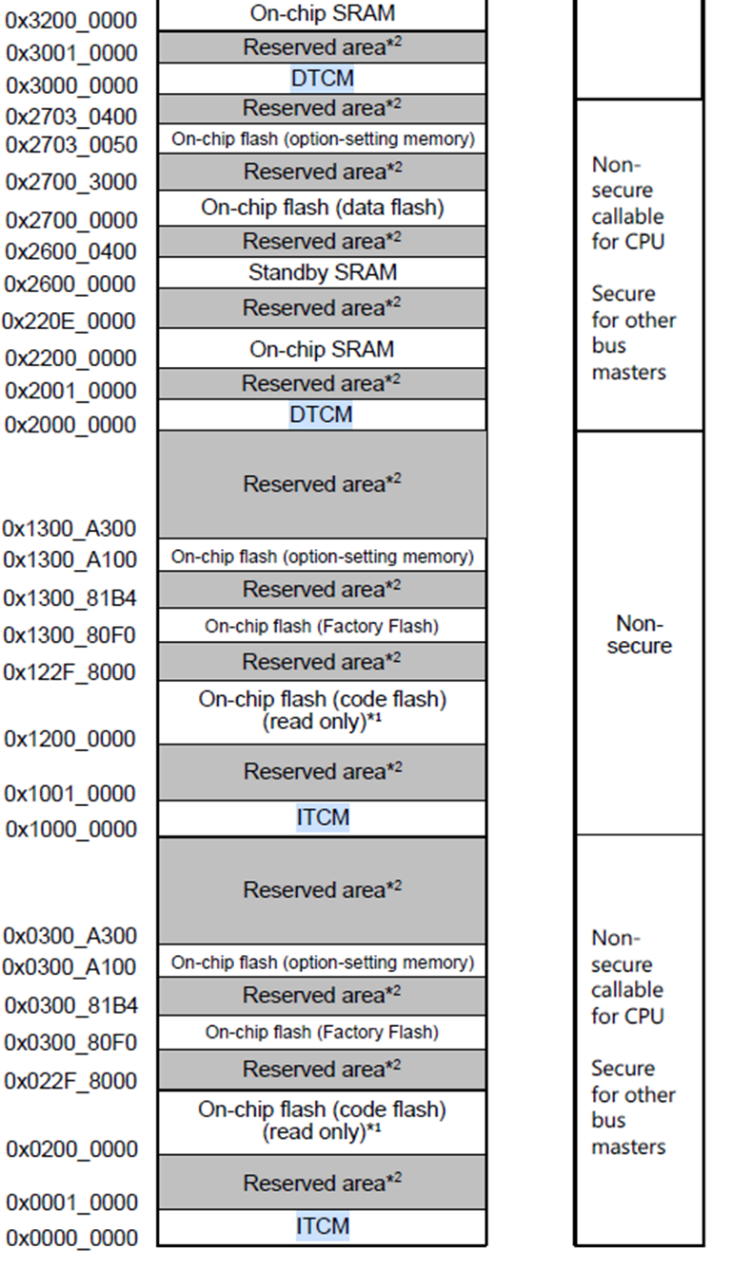

瑞薩新產品RA8-T系列芯片,采用Cortex-M85內核,并具有直接與處理器核心耦合的片上存儲器TCM,通過專用接口訪問,相比普通RAM或緩存,能提供更快的訪問速度和較低的延遲和確定性訪問。在RA8T1中,配置64KB(8KB×8 block)的ITCM和64KB(8KB×8 block)的DTCM。請參看數據手冊,可以看到TCM在RA8T1的實際地址。
ITCM和DTCM分別用于存儲指令和數據,以優化程序執行性能。在馬達控制這種對實時性要求更高的應用中,可以將電流環等關鍵環節的指令和變量放到TCM中,提高執行速度,從而提高系統整體性能。
本文以瑞薩RA8T1官方樣例工程RA8T1_MCILV1_SPM_LESS_FOC_E2S_V101為基礎,對電流環進行TCM化設置,相關操作可推廣到RA系列搭載TCM的其他芯片,和對應的示例軟件工程。
如:RA8T2 sensorless方案的樣例工程,可在瑞薩官網如下鏈接下載。您可復制鏈接到瀏覽器查看。
RA8T2 sensorless方案的樣例工程
https://www.renesas.cn/zh/document/scd/sensorless-vector-control-permanent-magnet-synchronous-motor-mckmcb-ra-family?language=en&r=25463106
另外,再給大家分享一個免注冊的免費下載地址:http://www.asorrir.com/d/6711582.html
當前工程測試環境及工具,獲取鏈接如下所示:
IDE
版本:e2studio 2025-01
該版本/下載鏈接如下,您可復制鏈接到瀏覽器獲得相關信息。
e2 studio | Renesas 瑞薩電子
https://www.renesas.cn/zh/software-tool/e-studio?queryID=94caf43d21152ecbd71b3e9ea8559986
工具鏈
版本:13.2.1.arm-13-7
該版本可通過e2studio進行集成化安裝。
FSP
版本:5.6.0
該版本/下載鏈接如下,您可復制鏈接到瀏覽器獲得相關信息。
RA可擴展性強的配置軟件包 (FSP) | Renesas 瑞薩電子
https://www.renesas.cn/zh/software-tool/flexible-software-package-fsp?queryID=7812d9cdea81075e74b1e677e6c46e40

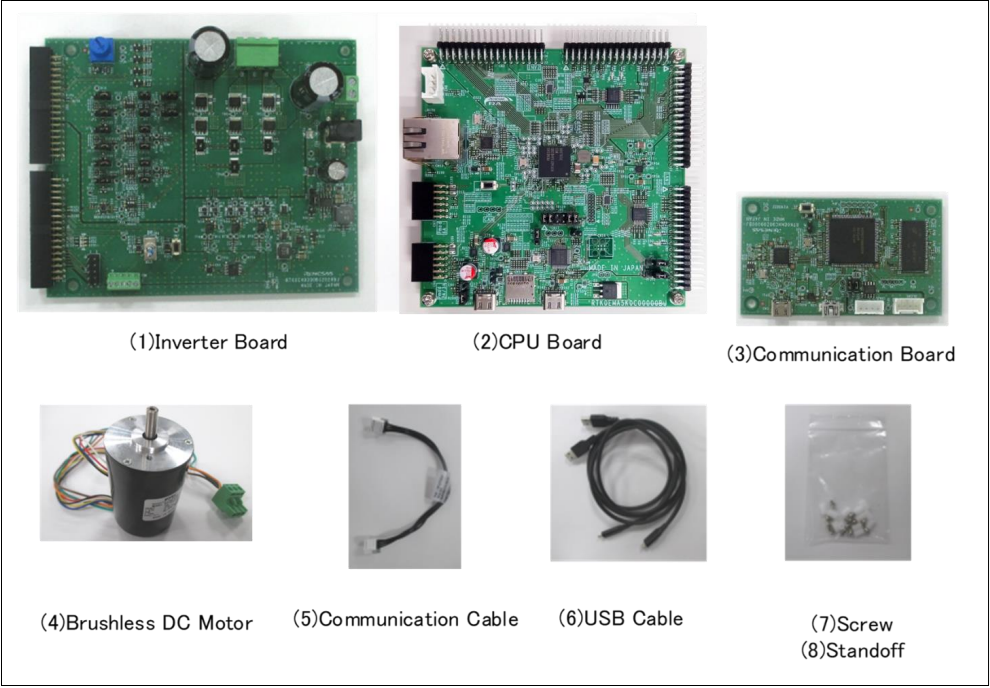

測試軟件適配瑞薩官方開發套件MCK-RA8T1。該套件的相關資料可在瑞薩官網下載,鏈接:MCK-RA8T1 User's Manual。套件由CPU板、驅動板、通信板、樣例電機及相關配件組成。您可復制鏈接到瀏覽器獲得相關信息。
MCK-RA8T1 User's Manual
https://www.renesas.com/en/document/mat/mck-ra8t1-users-manual?r=25463106

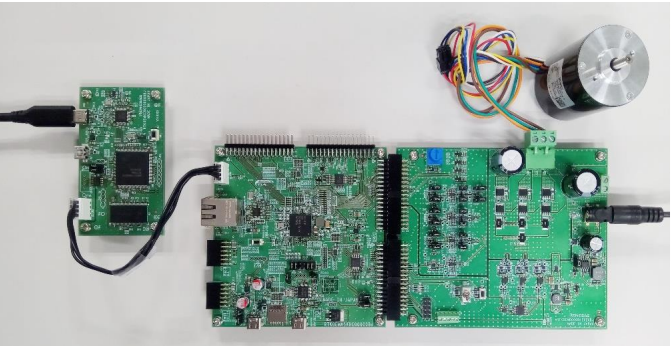

可按如下圖示,參考用戶手冊搭建系統,調試馬達工程。系統電源推薦DC24V,請另行準備。
瑞薩RA-T系列芯片馬達類工程TCM加速化設置 (下)http://www.asorrir.com/d/6711852.html
-
