在工業自動化范疇，各式各樣的設備一般采用不一樣的通信協議，這給系統集成造成了明顯的困難。尤其是在要把遵循DeviceNet協議的設備和基于PROFIENT協議的系統加以互連時，這一困難格外凸顯。AB模塊作為一款性能超凡的DeviceNet分布式輸入/輸出模塊，其和PROFIENT系統的通信達成，依靠PROFIENT - DEVICENET網關當作核心辦法。

上期和大家分享了本期給大家分享DeviceNet物理接線以及如何搜尋出從屬設備的具體參數。從PROFIENT轉DEVICENET網關到AB模塊的接線，再到如何使用第三方軟件對AB模塊的詳細參數的解析做了詳細的說明。今天這期給給大家分享PROFIENT轉DEVICENET網關與PROFIENT組態的配屬。話不多說，直接進入主題。

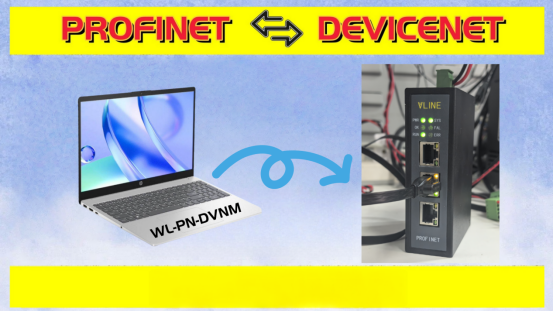

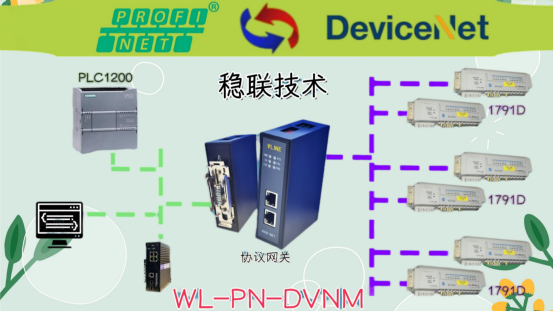

PROFIENT轉DEVICENET網關的profient網關網口要和組態PC還有PLC連接。

PROFIENT轉DEVICENET網關的有三個網口，第一個和第二個可以同時直連網關和PLC也可以通過交換機進行連接。第三個是上期提到過的配置網口也是Devicenet解析網口。

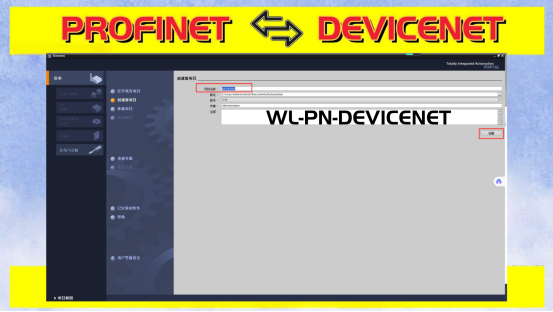

開啟TIAPortal軟件，順手創建項目。

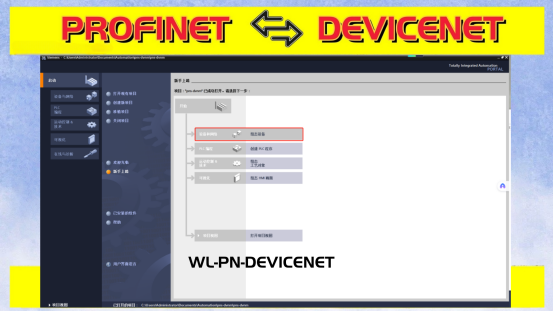

選取圖中組態設備

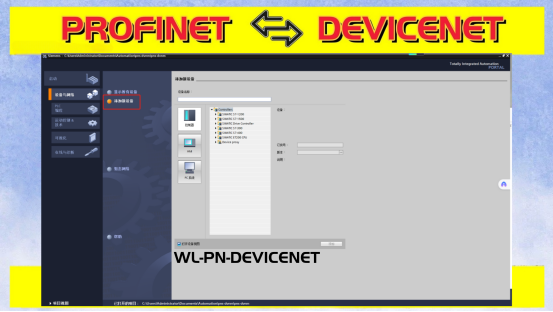

準備添加新設備（新設備所指的是西門子PLC）PROFIENT轉DEVICENET網關

添加所用PLC型號以及使用版本

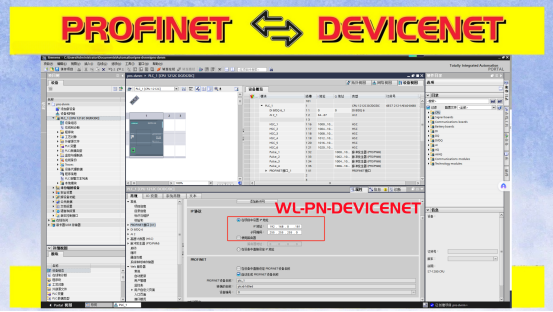

PLC組配好后，先修改IP地址以及PLC稱謂

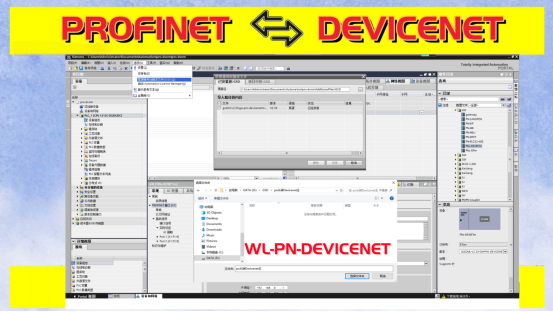

借助“選項-管理通用站描述文件”功能模塊，將PROFIENT轉DEVICENET網關的XML文件導入系統設備庫。選擇gsd所在文件夾

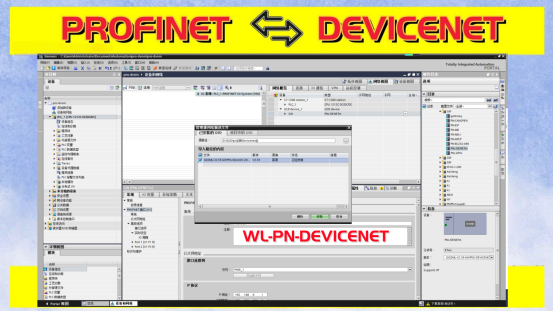

選對gsd文件夾后導入路徑內容會提示未安裝，安裝好后會提示已安裝

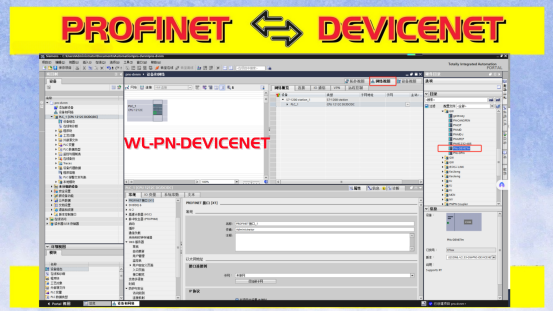

在網絡視圖中--設備目錄查找PNs-DEVICENETm

拖拽到網絡視圖中

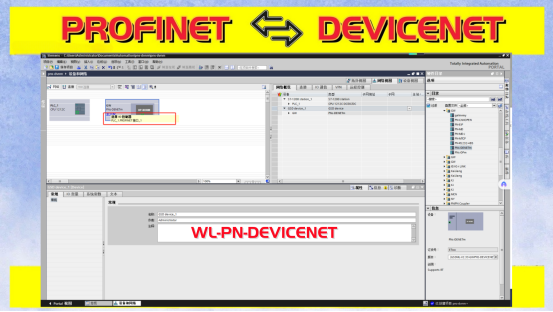

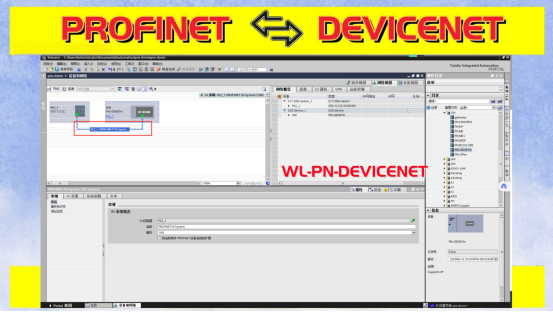

PROFIENT轉DEVICENET網關與PLC進行連接

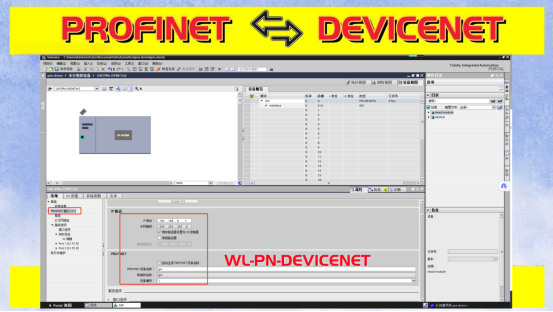

布設PROFIENT轉DEVICENET網關IP地址和設備名稱

布設input，output輸入輸出字節量，修改I/Q地址。

布設好配置參數后就可以，下載了。

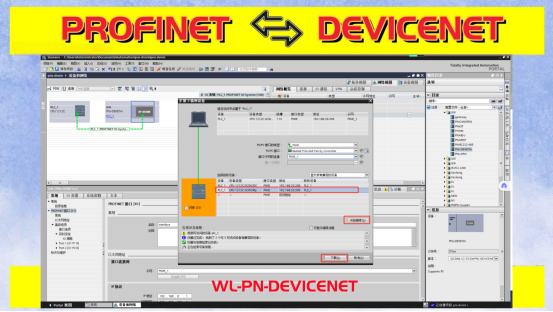

最后，需要重新給PROFIENT轉DEVICENET網關分配設備名稱和地址。在線后PLC和網關聯通。

結合上期的步驟本期對PLC進行參數布設，需要注意的是輸入輸出的字節數要和配置軟件的PN端字節數要一致。如果組態沒有和網關聯通，大概率未重新分配設備名稱和IP地址，或者是組態的設備名稱沒有取消勾選自動生成。還有什么需要注意的大家可以多多評論。
