Analog Devices EVAL-KW4502Z演示板用于評估三種類型通用運算放大器的低頻噪聲：(1) 低功耗運算放大器；(2) 低噪聲雙極運算放大器；(3) 低噪聲零漂移運算放大器。EVAL-KW4502Z采用ADA4510-2放大器，這是一款雙通道、40V、高精度、低輸入偏置電流、低失調電壓、低失調電壓漂移、低噪聲、軌到軌輸入和輸出運算放大器，它可用在信號鏈的任何一點，包括感測、調理和輸出驅動點。更重要的是，它能夠依靠ADALM2000主動學習模塊提供的低電壓電源（例如+/-5V）正常運行。

數據手冊：*附件：Analog Devices Inc. EVAL-KW4502Z演示板數據手冊.pdf

Analog Devices EVAL-KW4502Z配備有 LT1782 、 ADA4077 和 ADA4522 芯片，三者分別采用薄型小外形晶體管封裝（TSOT）、標準小外形封裝 （SOIC） 以及微型小外形封裝 （MSOP）。

特性

• 支持低頻噪聲（0.1Hz至10Hz）的快速測量
• 允許用戶評估低功耗、低噪聲、零漂移放大器
• 支持5引線TSOT、8引線SOIC和8引線MSOP封裝
• 輕松接入 [ADALM2000]主動學習模塊

套件內容

• EVAL-KW4502Z 評估板
• 2引腳迷你跳線短路帽

必要設備

• ADALM2000主動學習模塊
• USB-A轉Micro-USB電纜
• 計算機

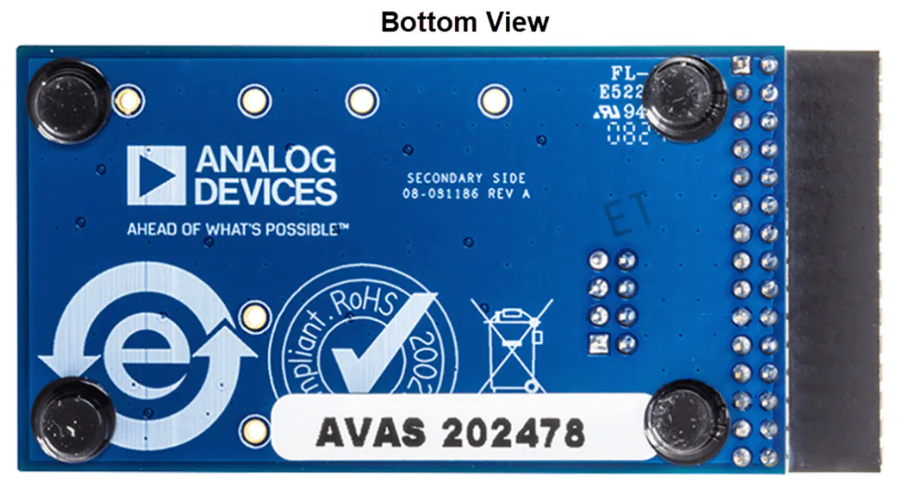

板布局
