TPSM8S6B24S 是一款高度集成、易于使用的非隔離式 DC/DC 降壓電源模塊，增加了制造商特定的 PMBus 命令。添加 EXTENDED_WRITE_PROTECT 和 PASSKEY 以比標準 Write Protect 命令更高的分辨率限制寫入功能，從而提高了防止惡意訪問 PMBus 的安全性。

TPSM8S6B24S 是一個 25A 電源模塊，可提供高達 100A 的電流，具有 4 ×可堆疊性。該器件可選擇使用外部 5V 電源對內部 5V LDO 進行過驅，以實現低至 2.95V 的較低輸入電壓范圍并提高轉換器的效率。
*附件：tpsm8s6b24s.pdf

TPSM8S6B24S 功率模塊采用專有的固定頻率電流模式控制，具有輸入前饋和可選的內部補償元件，可在較寬的輸出電容范圍內實現最小尺寸和穩定性。

PMBus 接口支持 1MHz 時鐘，為轉換器配置以及監控關鍵參數（包括輸出電壓、輸出電流和內部芯片溫度）提供方便、標準化的數字接口。根據系統要求，可以將對故障條件的響應設置為 restart、latch off 或 ignore。堆疊器件之間的反向通道通信支持所有 TPSM8S6B24S 轉換器，為單個輸出軌供電，以共享單個地址，從而簡化系統軟件和固件設計。包括輸出電壓、開關頻率、軟啟動時間和過流故障限制在內的關鍵參數也可以通過 BOM 選擇進行配置，無需 PMBus 通信，以支持程序自由上電。

特性

• 集成的擴展安全功能
• 4.25V 至 16V，PVIN 連接到具有內部 LDO 的 AVIN
• 2.95V 至 16V，帶 PVIN 和 AVIN 分離軌，或在 VDD5 上帶外部偏置
• 集成 MOSFET、電感器和基本無源器件
• 具有可選內部補償的平均電流模式控制
• 0.5V 至 5.5V 輸出電壓范圍，通過針式表帶
• 0.25V 至 5.5V PMBus VOUT_COMMAND范圍
• 廣泛的 PMBus 命令集，具有 VOUT、IOUT 和芯片溫度遙測功能
• 具有內部 FB 分頻器的差分遙感，可實現 < 1% 的 VOUT 誤差
• –40°C 至 +125°C TJ
• 通過 PMBus 實現 AVS 和裕量調節功能
• 用于 pinstrap 編程的多功能選擇 （MSEL） 引腳 PMBus 默認值
• 9 個可選開關頻率，從 275kHz 到 1.1MHz
• 頻率同步輸入、同步輸出
• 支持預偏置輸出
• 16mm × 11mm × 4.3mm、45 引腳 MOY 封裝

參數

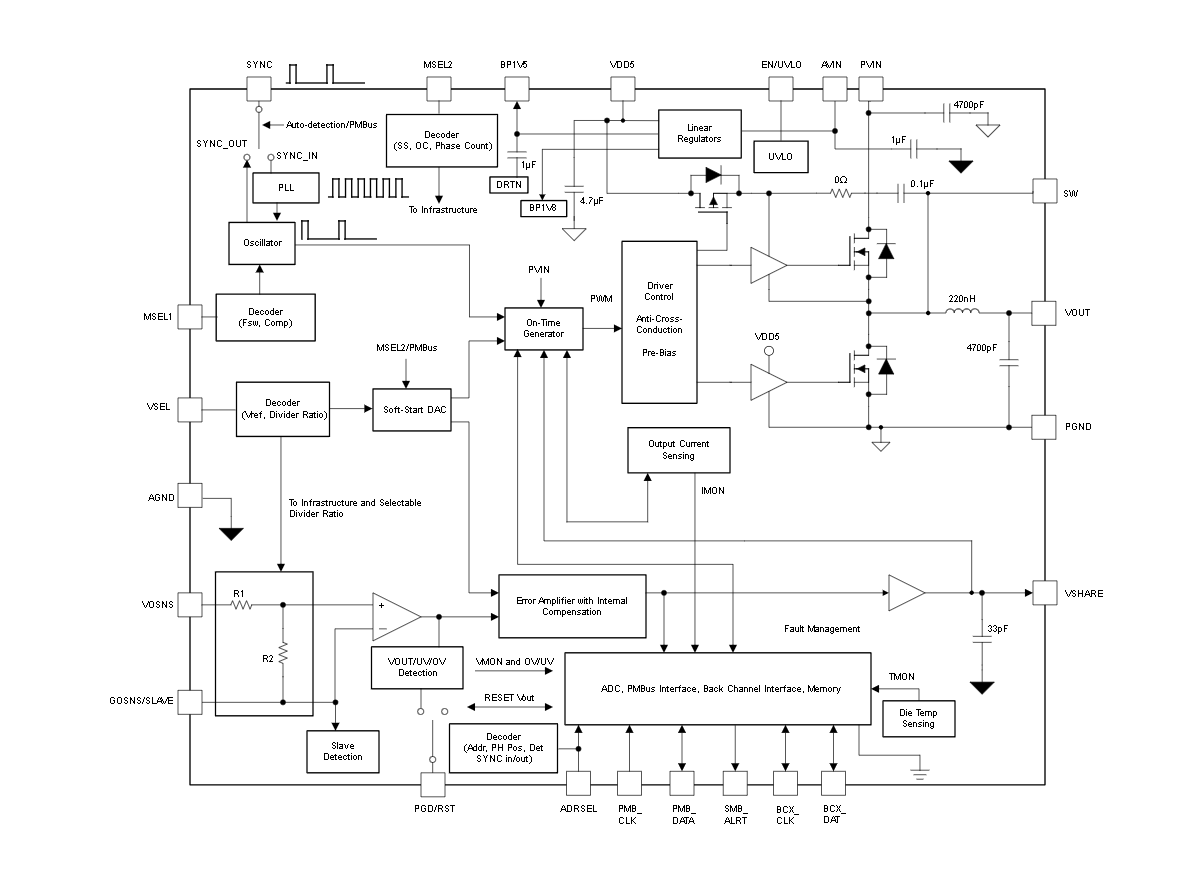

方框圖

概述

TPSM8S6B24S是一款高度集成的、易于使用的非隔離DC/DC降壓電源模塊，具有單個25A的輸出能力，并支持最高4個模塊的堆疊以提供高達100A的輸出能力。該模塊集成了PMBus接口，具有擴展的寫保護功能和PASSKEY，增強了安全性。此外，它還具有平均電流模式控制、寬輸入電壓范圍、多種保護功能等特點。

主要特性

基本參數

• ?輸入電壓范圍?：2.95V至16V（PVIN和AVIN分離軌道），或4.25V至16V（PVIN和AVIN綁定至AVIN）
• ?輸出電壓范圍?：0.5V至5.5V（可調）
• ?最大輸出電流?：單個模塊25A，堆疊后最高可達100A
• ?開關頻率?：9種可選頻率，從275kHz至1.1MHz
• ?封裝?：16mm x 11mm x 4.3mm，45引腳MOY封裝

功能特點

• ?集成MOSFETs、電感器和基本無源元件?
• ?平均電流模式控制，具有可選的內部補償?
• ?寬輸出電壓設置范圍，通過外部電阻分壓器調節?
• ?差分遠程感測，提高輸出電壓精度?
• ?PMBus接口，支持數字配置和監控?
• ?擴展的寫保護功能和PASSKEY，增強安全性?
• ?多種保護功能?：過壓保護、欠壓保護、過流保護、短路保護、過熱保護等
• ?支持預偏置輸出啟動?
• ?頻率同步功能?

應用領域

• 數據中心交換機、機架服務器
• 有源天線系統、遠程無線電和基帶單元
• 自動測試設備、CT、PET和MRI
• ASIC、SoC、FPGA、DSP核心和I/O電壓

功能描述

控制與調節

• ?平均電流模式控制?：提供穩定的輸出電壓和電流調節
• ?差分遠程感測?：通過VOSNS和GOSNS引腳實現高精度輸出電壓感測
• ?PMBus接口?：支持廣泛的配置選項和實時監控，包括輸出電壓、輸出電流和內部結溫

保護機制

• ? 過壓保護（OVP）和欠壓保護（UVP） ?：防止輸出電壓超出安全范圍
• ? 過流保護（OCP） ?：在檢測到過流情況時，通過打嗝模式限制電流，防止損壞
• ?短路保護?：在短路情況下，自動進入打嗝模式
• ? 過熱保護（OTP） ?：內部熱傳感器監測結溫，超過設定值時自動關斷

可配置性

• ?輸出電壓設置?：通過VSEL引腳和外部電阻分壓器調節
• ?軟啟動時間?：通過TON_RISE命令設置
• ?過流保護閾值?：通過IOUT_OC_WARN_LIMIT和IOUT_OC_FAULT_LIMIT命令設置
• ?堆疊配置?：支持最多4個模塊的堆疊，通過MSEL2引腳和ADRSEL引腳配置

應用指南

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻等的選擇建議
• 支持使用TI的WEBENCH Power Designer進行自定義設計

布局與熱設計

• 強調布局對性能的重要性，提供布局指南以減少寄生電感和EMI
• 推薦使用多層PCB設計，并在關鍵組件下方放置GND平面以提高熱性能

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南
• 支持使用TI的Fusion Digital Power Designer進行圖形化配置和監控
• TI E2E支持論壇提供快速、經驗證的設計幫助和解決方案

TPSM8S6B24S以其高度集成、易于使用、高性能和安全性增強等特點，成為數據中心、通信設備和自動測試設備等領域的理想電源解決方案。
