LM708x0-Q1 是低 IQ、寬 VIN 同步降壓轉換器系列，專為 4.5V 至 80V 的輸入電壓范圍而設計，可在 3.3V、5V、12V 的固定輸出電壓或可調輸出下提供高達 8A 的輸出電流。

LM708x0-Q1 采用峰值電流模式控制架構，可實現輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。一對 LM708x0-Q1 轉換器可以設置為交錯模式（并聯輸出），具有精確的均流功能，適用于需要高達 16A 輸出電流的應用。
*附件：lm70880-q1.pdf

LM708x0-Q1 具有獨特的雙隨機擴頻 （DRSS） 功能，該功能結合了低頻三角和高頻逐周期隨機調制，可改善寬頻帶范圍內的 EMI 性能。

LM708x0-Q1 的其他功能包括：用戶可選擇的二極管仿真，可在輕負載條件下降低電流消耗，開漏電源正常標志，用于故障報告和輸出監控，精密使能輸入，單調啟動至預偏置負載，集成 VCC 偏置電源穩壓器，內部 2.8ms 軟啟動時間，以及具有自動恢復功能的熱關斷保護。

LM708x0-Q1 轉換器采用 6mm × 6mm 熱優化型 29 引腳 QFN 封裝。三個芯片貼裝焊盤（VIN、SW 和 PGND）提高了熱性能和板級可靠性 （BLR）。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 同步 DC/DC 轉換器，具有多功能降壓控制器和堅固的功率 MOSFET
  • 寬輸入電壓范圍：4.5V 至 80V
  • 停機模式電流：2.3μA
  • 空載 IQ 調節 48V 至 5V：8.2μA
  • 1% 精度、固定 3.3V、5V、12V 或 0.8V 至 55V 可調輸出
  • 雙相作，可實現高達 16A 的輸出電流
• 專為滿足低 EMI 要求而設計
  • 有助于符合 CISPR 25 5 類標準
  • 引腳可選的 ±8% 雙隨機擴頻可降低峰值發射
  • 開關頻率：200kHz 至 2.2MHz
  • 引腳可配置的 AUTO 或 FPWM作
• 固有的保護功能，實現穩健的設計
  • 內部打嗝模式過流保護
  • 使能、電源正常和熱關斷
  • 內部或外部回路補償
• 6mm × 6mm 熱優化、符合 RoHS 標準、QFN-29 封裝，無鉛電鍍

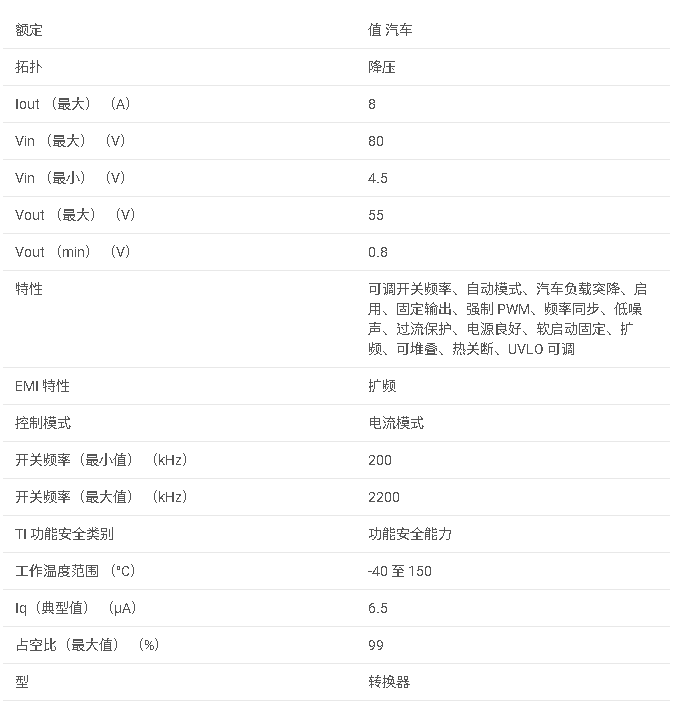

參數

方框圖

概述

LM70880-Q1是一款專為汽車應用設計的80V、8A高效同步降壓DC/DC轉換器。它通過了AEC-Q100認證，適用于需要高功率密度和低電磁干擾（EMI）要求的汽車電子系統。

主要特性

性能參數

• ?輸入電壓范圍?：4.5V至80V
• ?輸出電流?：8A
• ?輸出電壓?：固定3.3V、5V、12V或可調（0.8V至55V）
• ?開關頻率?：200kHz至2.2MHz
• ?效率?：高達96%
• ?待機電流?：2.3μA（關機模式）

功能特點

• ?AEC-Q100認證?：適用于汽車級應用
• ?功能安全支持?：提供文檔以輔助功能安全系統設計
• ?低EMI設計?：支持CISPR 25 Class 5，內置±8%雙隨機擴頻（DRSS）功能
• ?雙相位操作?：支持兩個LM70880-Q1以交錯模式并聯輸出，實現高達16A的輸出電流
• ?內置保護?：包括過流保護、欠壓鎖定、熱關斷等
• ?熱優化封裝?：6mm x 6mm QFN-29封裝，RoHS合規

封裝與尺寸

• ?封裝類型?：QFN-29
• ?尺寸?：6mm x 6mm

應用領域

• 汽車電子系統
• 高級駕駛輔助系統（ADAS）
• 信息娛樂系統和儀表盤

功能描述

控制架構

• ?峰值電流模式控制?：易于環路補償，提供快速瞬態響應和優秀的負載及線路調節能力
• ? 雙隨機擴頻（DRSS） ?：結合低頻三角和高頻周期隨機調制，有效降低寬頻帶范圍內的EMI

保護功能

• ?過流保護?：內置打嗝模式過流保護，防止器件損壞
• ? 欠壓鎖定（UVLO） ?：輸入電壓過低時自動關斷輸出，保護電路
• ?熱關斷?：內部結溫過高時自動關斷，防止過熱損壞

同步整流

• 采用同步整流技術，提高轉換效率，降低功耗

可配置性

• 支持多種輸出電壓配置，包括固定3.3V、5V、12V和可調電壓（0.8V至55V）
• 可通過外部電阻配置開關頻率、DRSS功能及工作模式

應用指南

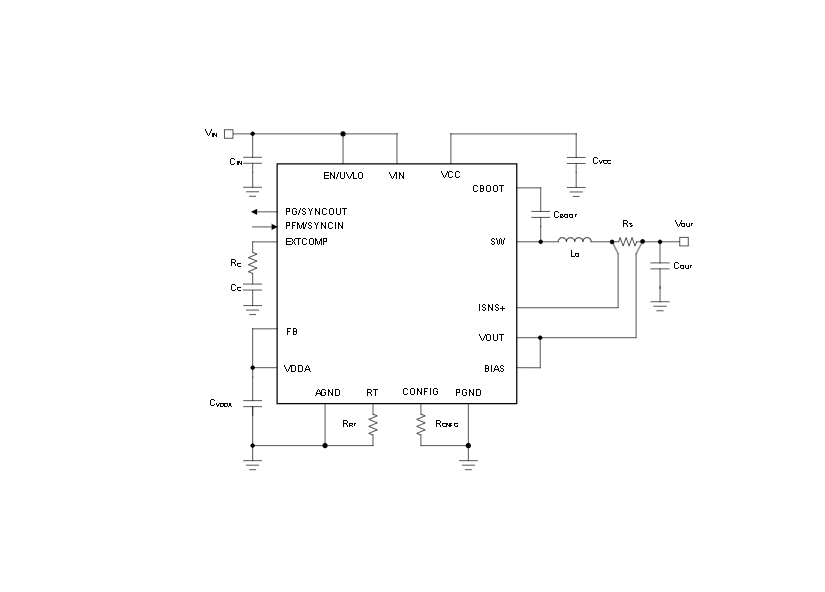

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻等的選擇指南
• 支持使用低ESR陶瓷電容器和電解電容器組合，以優化瞬態響應和紋波性能

布局建議

• 輸入電容應靠近VIN引腳放置，以最小化輸入電壓波動
• 電感應靠近SW引腳放置，并盡量減小SW節點的面積和寄生電感
• 輸出電容應直接連接到VOUT引腳，并盡量減小到GND的路徑長度
• 關鍵信號線（如FB、ISNS+）應使用短而寬的走線，并遠離高噪聲源

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南
• 支持使用TI的WEBENCH? Power Designer進行自定義設計，簡化設計流程
• TI E2E?支持論壇提供快速、經驗證的設計幫助和解決方案

LM70880-Q1以其高性能、高效率和全面的保護功能，成為汽車電子系統中高效降壓轉換器的理想選擇。
