Profinet轉DeviceNet網關:實現焊機與PLC的通訊實例

楠楠 ? 來源:jf_69310483 ? 作者:jf_69310483 ? 2025-05-30 09:40 ? 次閱讀

工業自動化焊接領域,實現焊接機器人與Profinet網絡的無縫集成,對于提高生產效率和焊接質量具有關鍵性影響。作為連接兩者通信的關鍵橋梁,Profinet轉DeviceNet網關的配置流程的精確性和效率顯得尤為關鍵。本文將重點闡述網關配置過程中的PLC組態配置以及配置軟件配置環節(不包括焊接機器人自身的配置)。

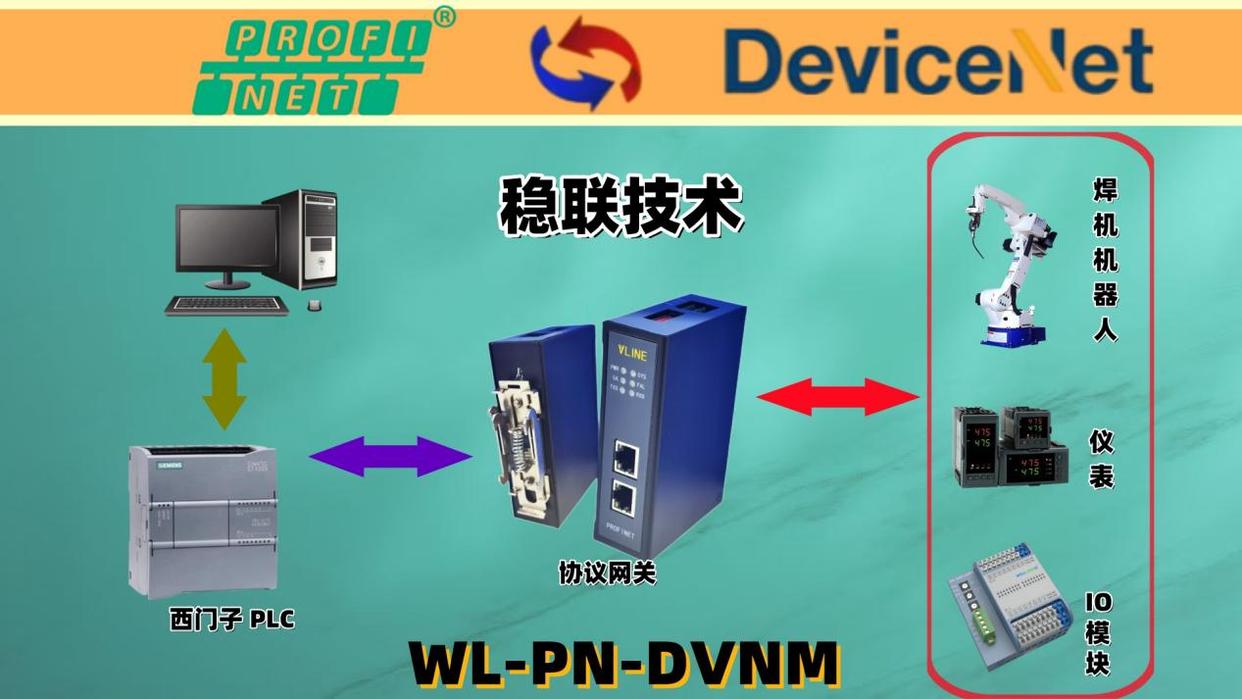

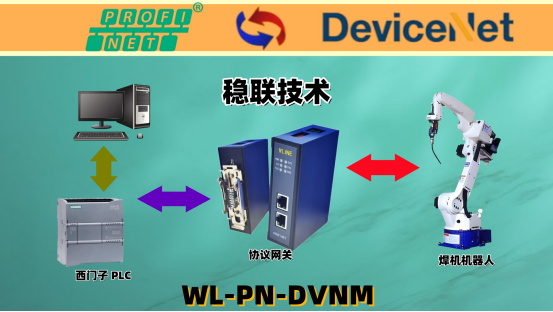

在探討DeviceNet轉Profinet網關的網絡集成時,首先需明確DeviceNet網絡與Profinet網絡的拓撲結構。在DeviceNet網絡中,焊機機器人的節點地址必須具備唯一性,以避免網絡地址沖突。此外,為確保網關設備能夠無縫集成至Profinet網絡,并構建一個穩定的數據傳輸框架,必須精確設定網關的IP地址、子網掩碼等關鍵網絡參數。

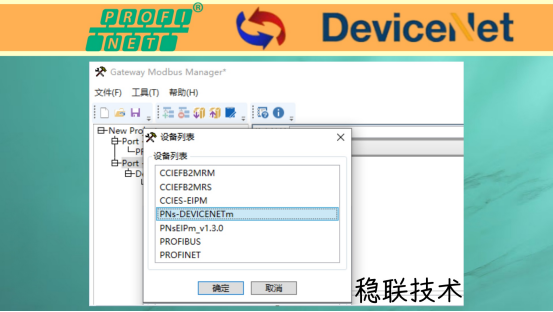

開啟DeviceNet轉Profinet網關網關配置軟件,運行由網關制造商提供的配置軟件,進入軟件主界面。

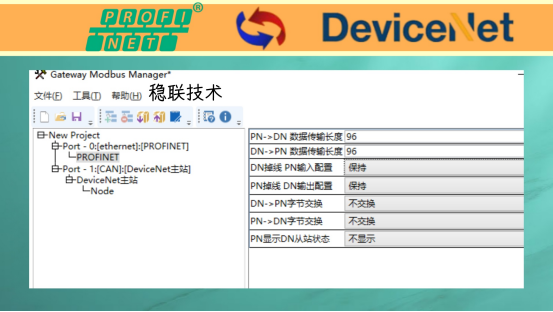

設置網絡參數,在配置軟件的網絡設置部分,數據傳輸長度確保與PLC組態中的設置完全一致,實現網絡參數的無縫對接。

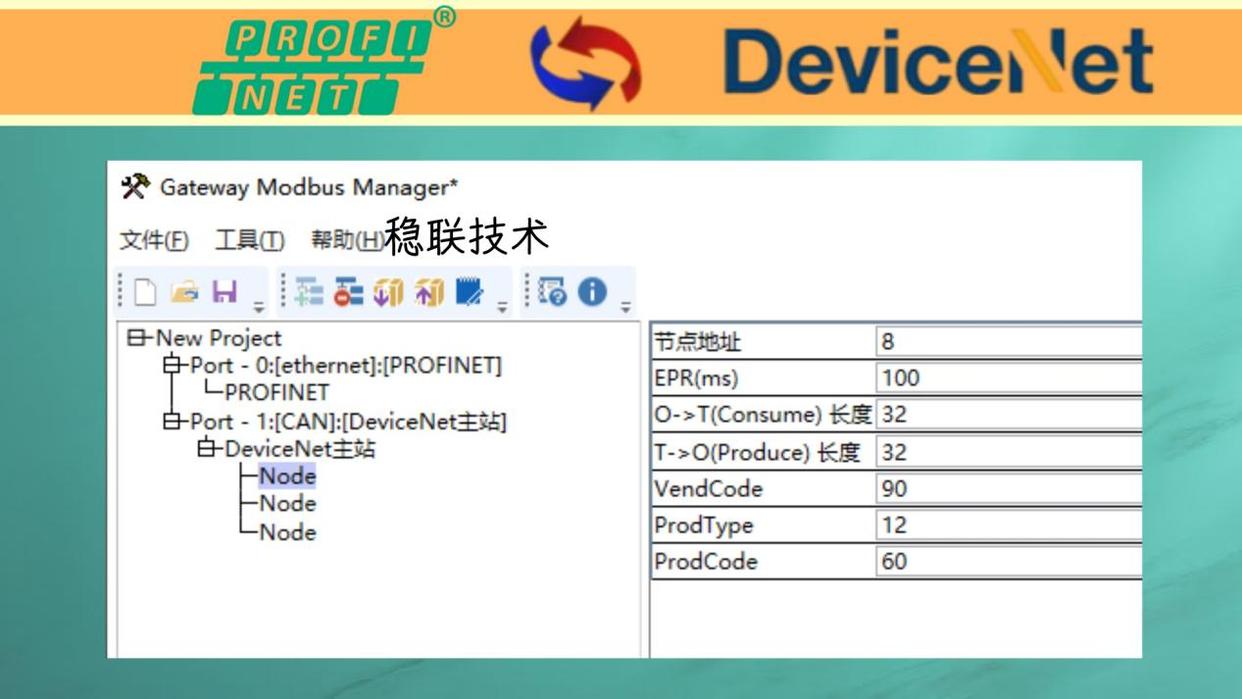

同時,設置DeviceNet側的節點地址,O-T/T-O長度。使其與PLC組態及硬件連接中的設置相匹配,保證網關在兩個網絡中的地址信息準確無誤,為數據跨網絡傳輸提供保障。

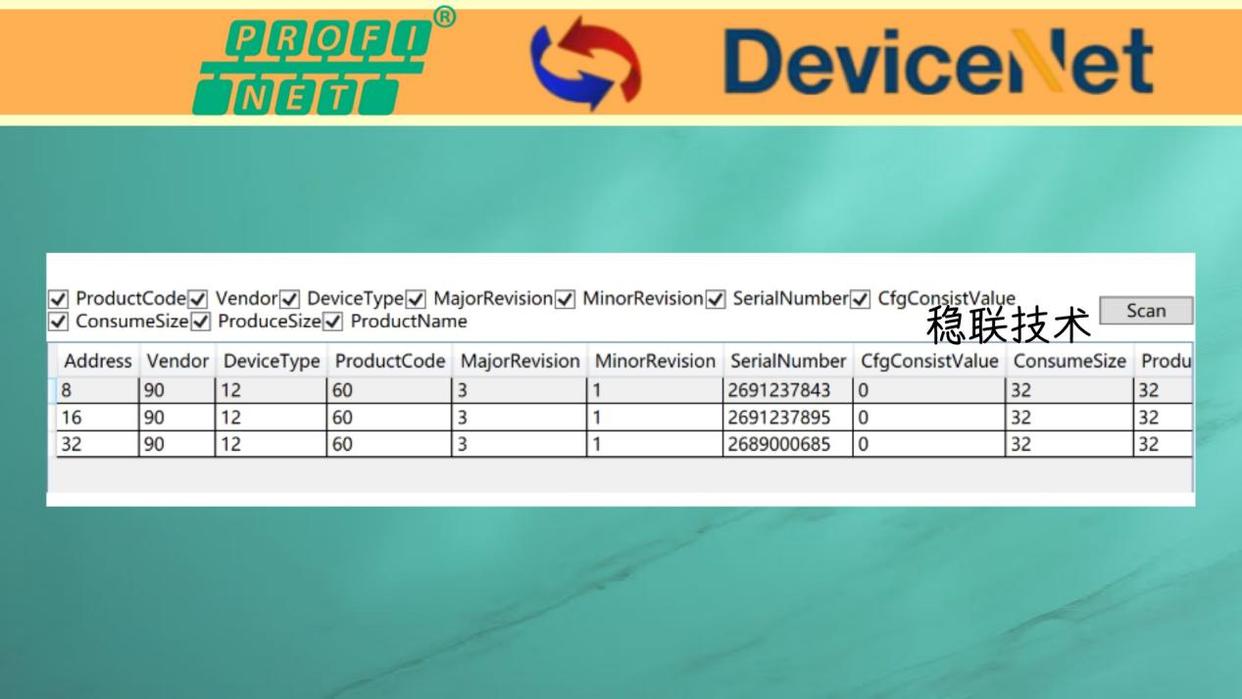

在配置軟件中,詳細配置網關與焊機機器人之間的數據映射關系,確保與PLC組態中的數據映射保持一致,避免數據傳輸混亂。此外,根據實際焊接工藝對數據實時性的要求,合理調整通信數據的VendCode,ProdType,ProdCode等參數。例如,在對焊接質量要求極高、需要實時調整參數的精密焊接場景中,可適當縮短更新周期,以實現更及時的數據交互;而在一些對實時性要求相對較低的常規焊接場景中,可適當延長更新周期,降低網絡負載。完成配置后,將配置數據下載到網關中,使設置生效.通過PLC組態配置和配置軟件配置步驟,能夠?qū)崿F(xiàn)PProfinet轉DeviceNet網關與焊機機器人的穩定通信。


PLC組態配置

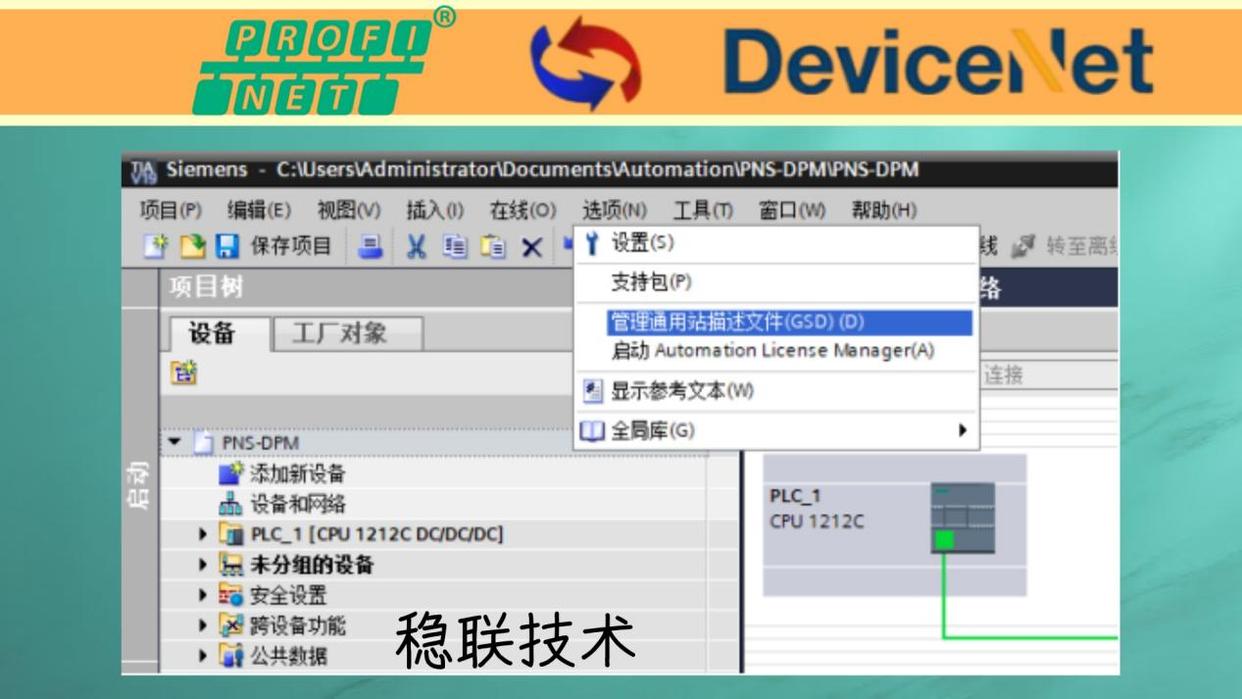

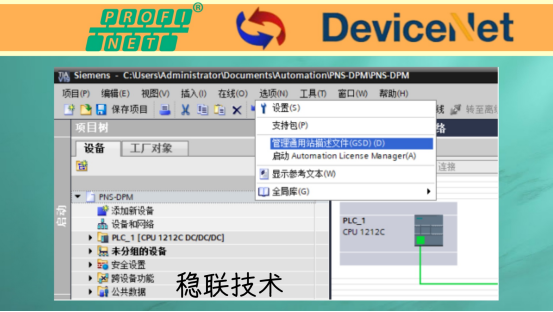

導進網關設備描述文件,以廣泛應用的西門子TIAPortal為例,開啟PLC編程軟件。在硬件目錄中,通過“添加新設備”功能導進Profinet轉DeviceNet網關的設備描述文件(GSD文件)。

該文件詳細記錄了網關的設備信息、通信參數及功能特性,能夠幫助PLC迅速、準確地識別網關。

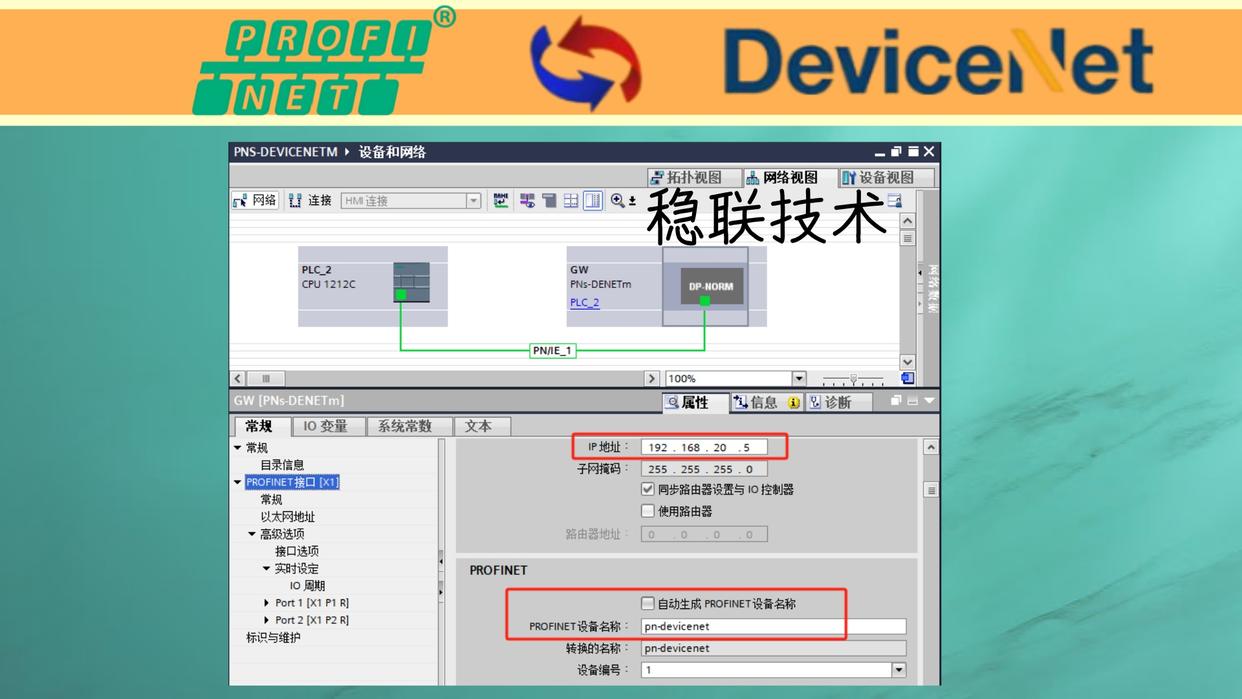

在硬件組態界面中,選中已添加的網關設備。設置其在Profinet網絡中的IP地址、子網掩碼、設備名稱等參數,確保與前期規劃的網絡參數完全一致。

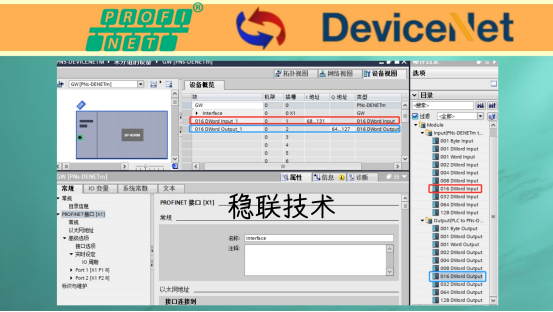

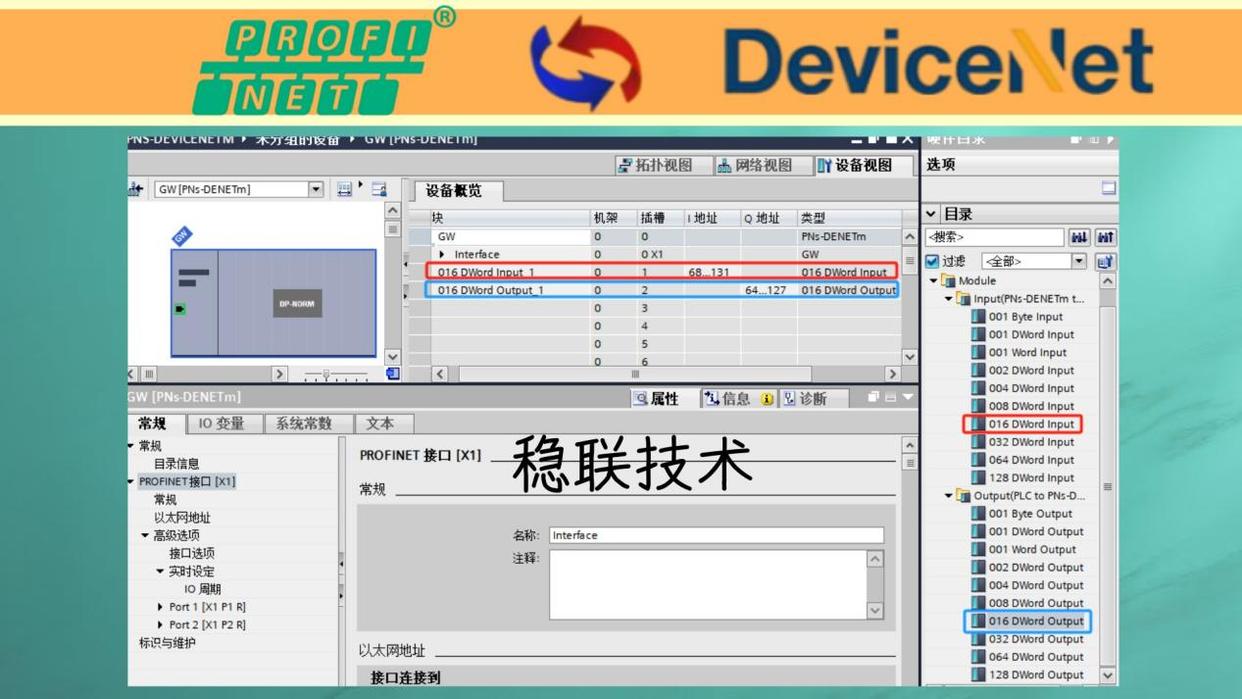

同時,根據實際連接的焊機機器人數量以及DeviceNet網絡架構,合理配置網關的DeviceNet側參數,如節點地址范圍等。在PLC變量表中,創建用于與焊機機器人進行數據交互的變量。根據焊機機器人的運行狀態數據(如焊接電流、電壓、焊接狀態等)和控制指令(如啟動、停止、參數調整等),將PLC變量與網關的輸入輸出數據區域進行精準映射。
